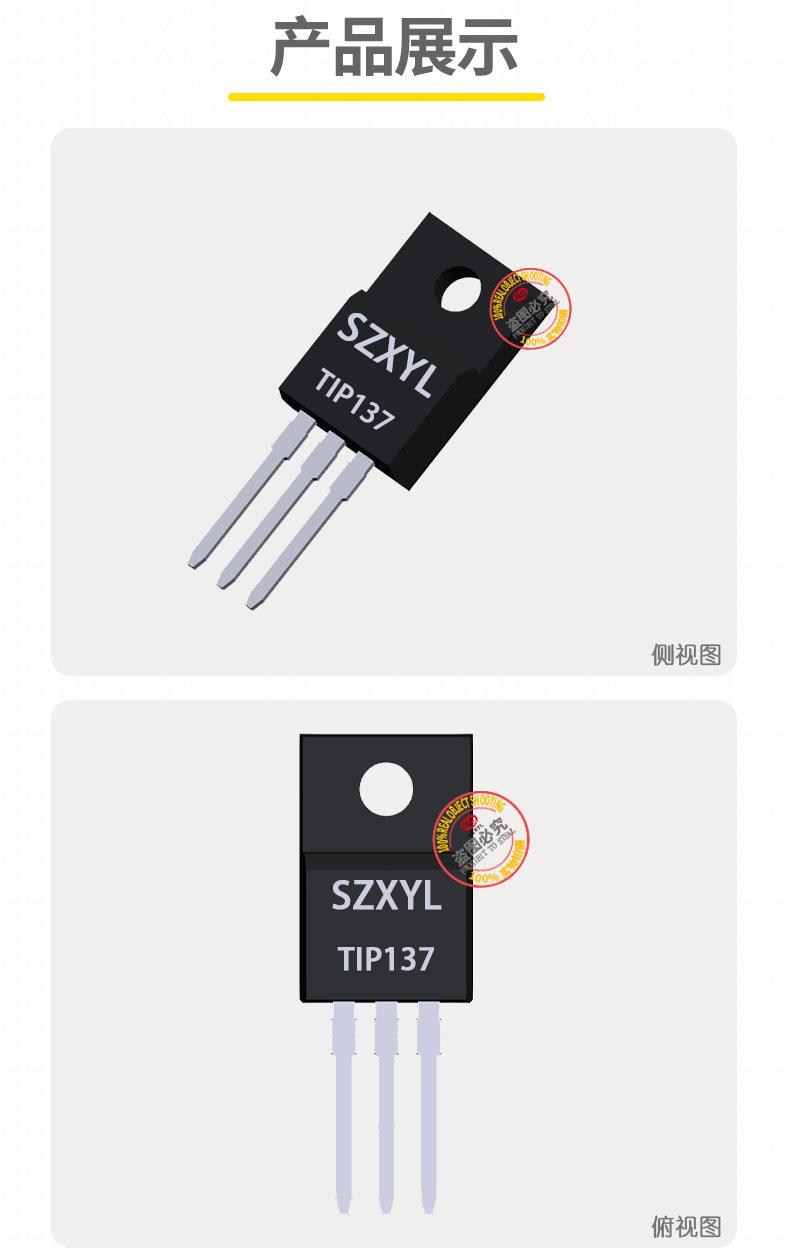

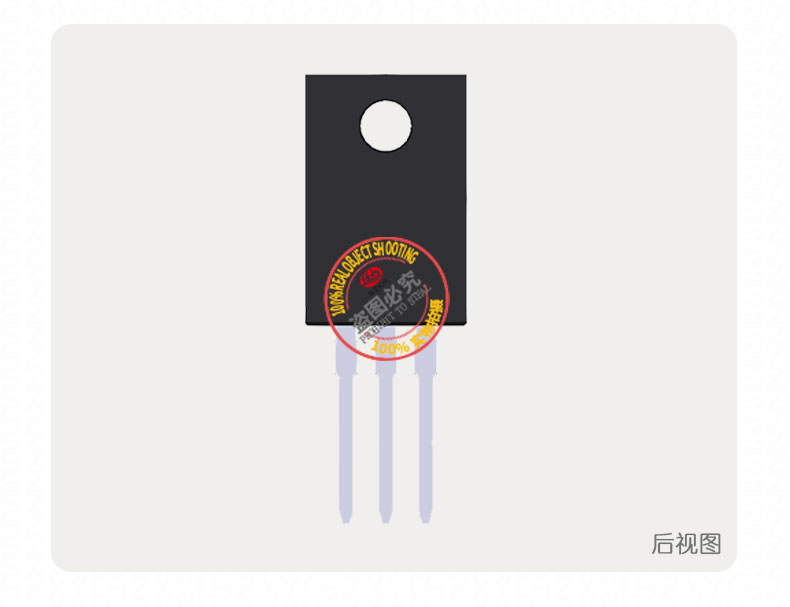

TIP137 是一款高性能 PNP 达林顿功率晶体管，采用 TO-220F 封装，专为高电压、大电流应用设计。

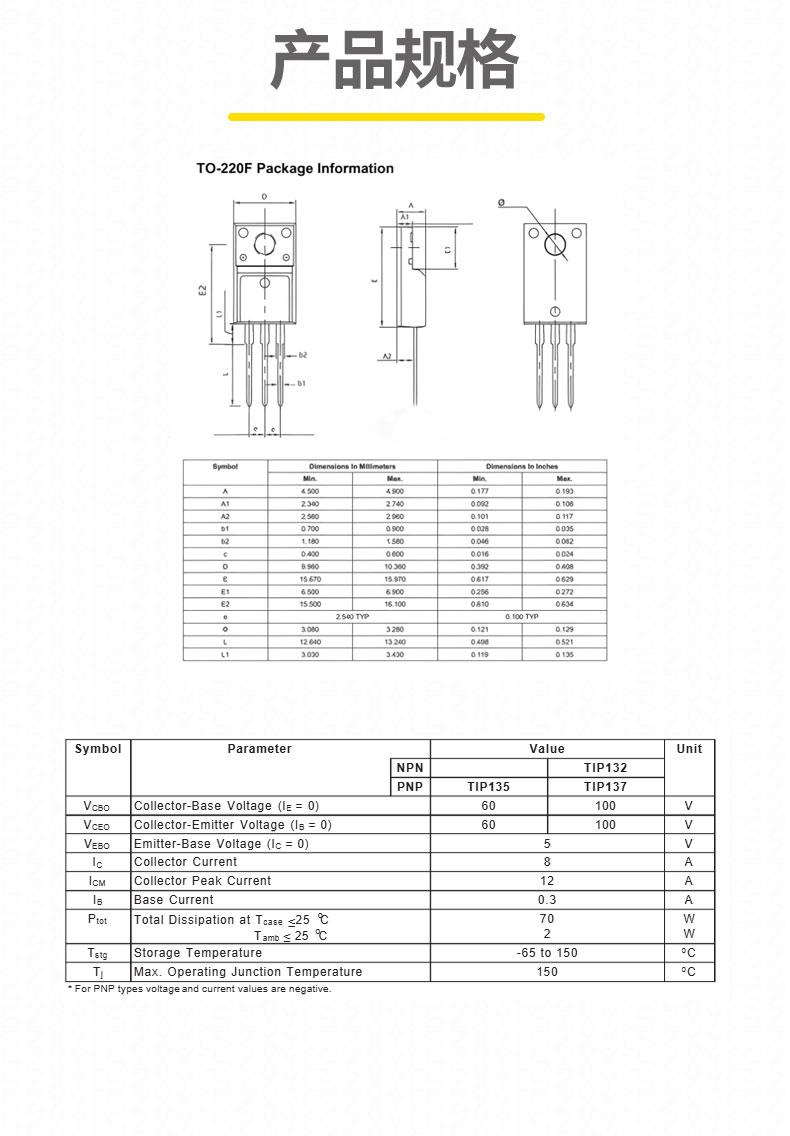

TIP137he心参数

• 电压与电流能力：集电极 - 发射极电压（VCEO）达 - 100V，可承受高电压环境；集电极电流（IC）zui大 - 8A，满足大功率电路需求。
• 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 70W；无散热片时降至 2W，需根据实际散热条件选择。
• 直流电流增益（hFE）：在 IC=1A、VCE=4V 条件下，hFE 典型值为 1000~15000，达林顿结构显著提升电流放大能力。
• 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 2V（@IC=4A），4V（@IC=6A），有效降低导通损耗。
• 工作温度：-65℃至 %2B 150℃宽温范围，适应严苛工业环境。

TIP137产品特性

1. 达林顿结构优势
   双晶体管级联设计实现超高电流增益，仅需微小基极电流即可驱动大负载，特别适合需要高灵敏度控制的电路。
2. 高效散热设计
   TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 30%，可直接安装至散热器以降低结温。
3. 高可靠性
   采用基岛技术优化线性度，减少信号失真，适用于音频放大器等对精度要求高的场景；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
4. 快速开关能力
   特征频率（fT）达 3MHz，支持高效开关应用，如开关电源和电机控制。
5. 互补型号支持
   与 NPN 型 TIP132 形成互补对管，方便设计推挽电路或对称放大结构；同时兼容 TIP135 等 PNP 型号扩展应用。
6. 环保与兼容性
   符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。

TIP137典型应用

• 功率放大：在音响功放电路中与 TIP132 组成推挽结构，提供稳定的高电流输出驱动扬声器，尤其适合低失真音频放大。
• 电机控制：驱动直流电机、步进电机及伺服电机，实现速度与方向调节，适用于工业机器人、汽车雨刷和车窗控制。
• 开关电源：作为主开关元件，在 AC/DC 转换器中实现高效能量转换，支持宽电压输入范围。
• LED 调光：通过脉宽调制（PWM）技术jing确控制 LED 亮度，适用于舞台灯光、汽车照明等场景。
• 可调电源：构建高精度可调稳压电路，输出电压范围覆盖 0~100V，满足实验室电源和工业设备需求。

TIP137注意事项

1. 散热要求
   必须搭配足够散热片，避免长期满负荷工作导致过热。建议通过热设计确保结温不超过 150℃。
2. 静电防护
   处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。
3. 引脚连接
   引脚顺序通常为基极（B）、集电极（C）、发射极（E）

TIP137 TO-220F 凭借其达林顿结构的高增益特性、大电流处理能力及稳定的性能表现，成为音频放大、电机驱动、电源管理等领域的理想选择。在设计中合理匹配散热方案和电路参数，可充分发挥其高效、可靠的特性。
