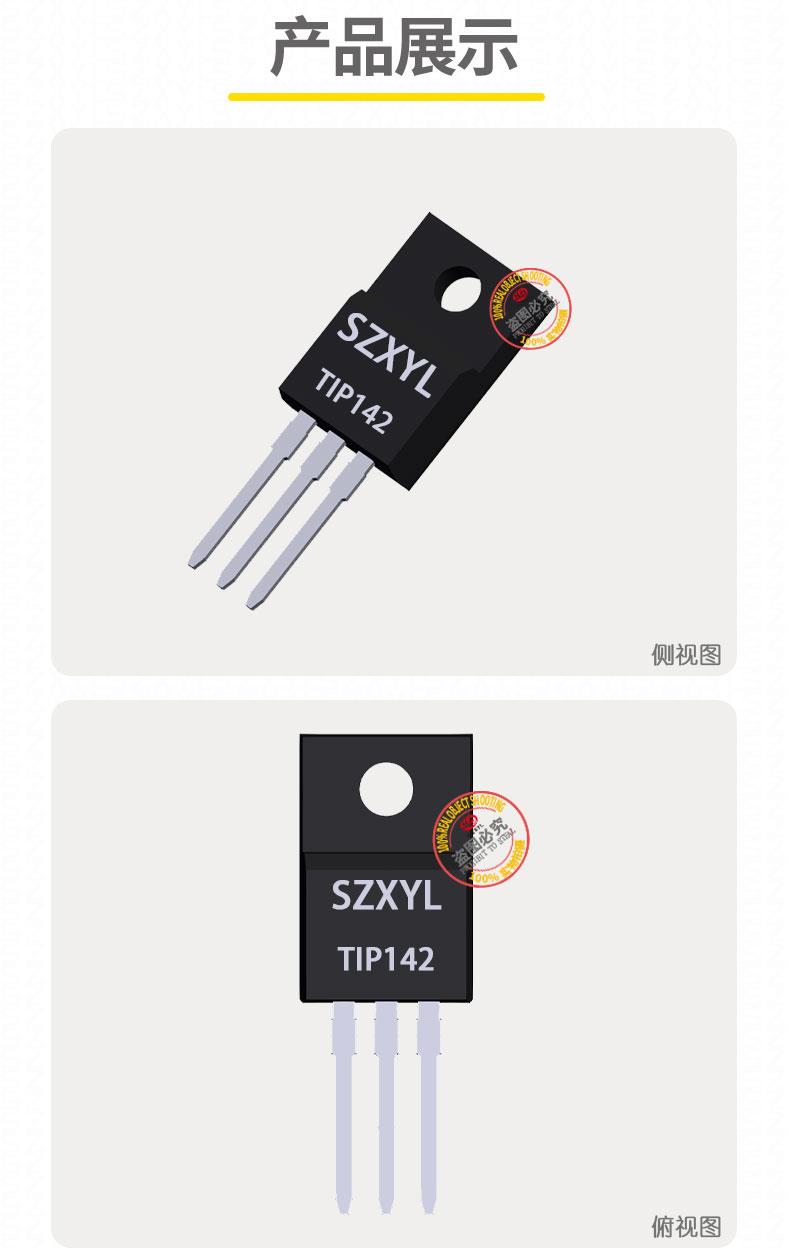

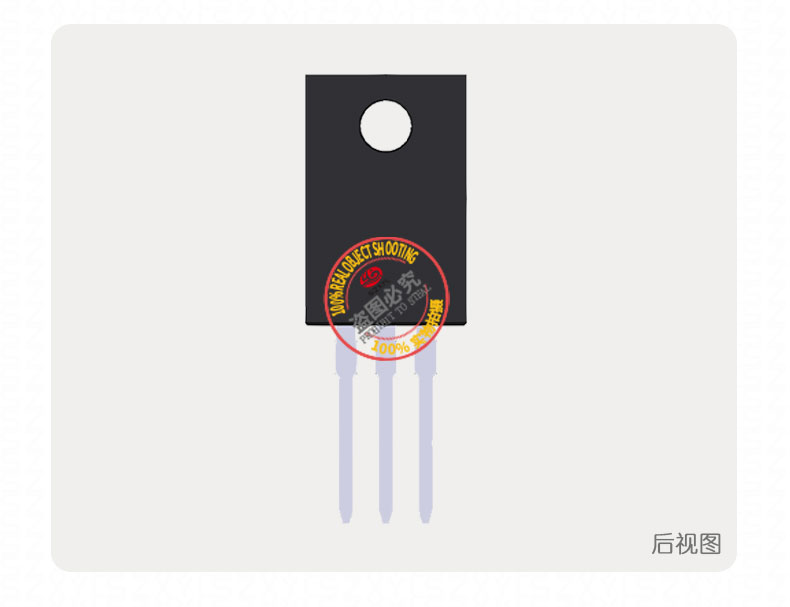

TIP142 是一款高性能 NPN 达林顿功率晶体管,采用 TO-220F 封装,专为高电压、大电流应用设计。

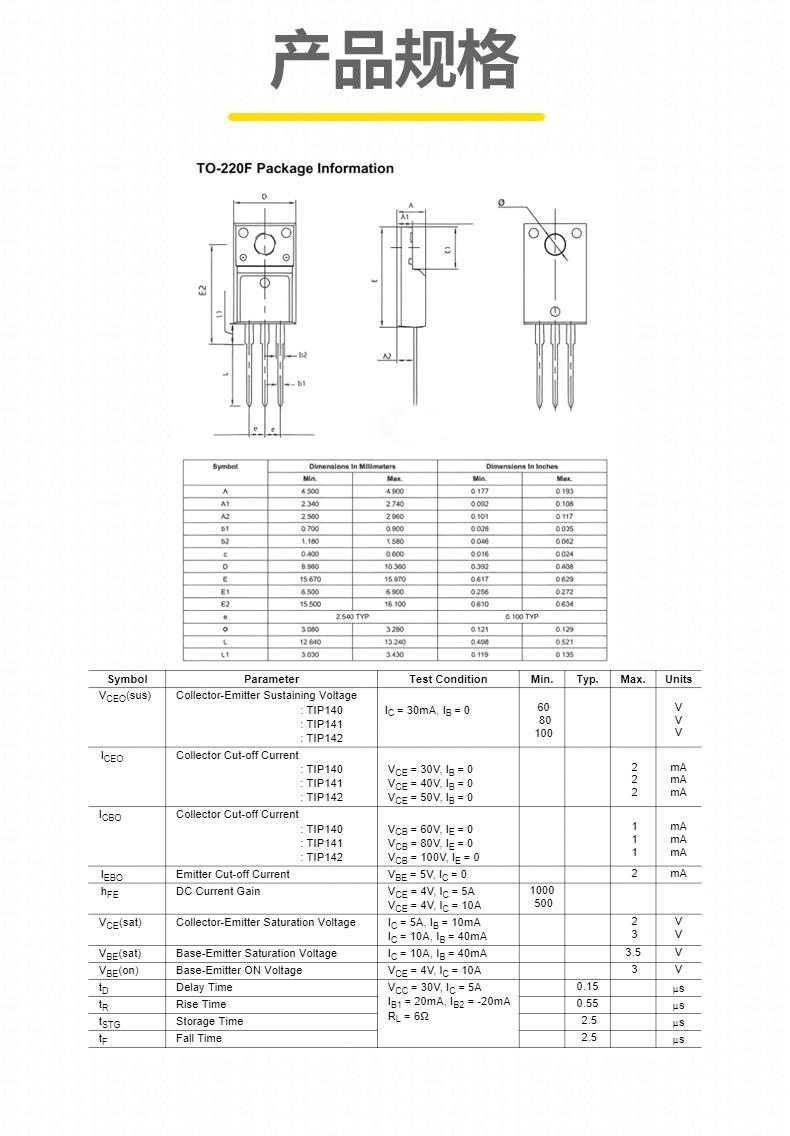

- 电压与电流能力:集电极 - 发射极电压(VCEO)达 %2B 100V,可承受高电压环境;集电极电流(IC)zui大 %2B 10A,满足大功率电路需求。
- 功率耗散:在 25℃环境温度下,安装标准散热片时功率耗散(PD)为 125W;无散热片时降至 2W,需根据实际散热条件选择。
- 直流电流增益(hFE):在 IC=5A、VCE=4V 条件下,hFE 典型值为 1000~15000,达林顿结构显著提升电流放大能力,仅需微小基极电流即可驱动大负载。
- 饱和压降:集电极 - 发射极饱和电压(VCE (sat))为 2V(@IC=5A),3V(@IC=10A),有效降低导通损耗。
- 工作温度:-65℃至 %2B 150℃宽温范围,适应严苛工业环境。
- 达林顿结构优势
双晶体管级联设计实现超高电流增益(hFE 达 1000 倍以上),内置基极 - 发射极分流电阻(R1=8kΩ,R2=0.12kΩ)优化稳定性,防止误触发。 - 高效散热设计
TO-220F 封装集成全包裹式金属散热片,通过塑料外壳实现电气隔离,散热效率比普通 TO-220 提升 30%,可直接安装至散热器以降低结温。其金属散热片厚度达 2.54mm,无需额外绝缘垫即可安装。 - 高可靠性
采用基岛技术优化线性度,减少信号失真;环氧树脂外壳符合 UL94V-0 阻燃标准,确保长期使用安全。 - 快速开关能力
特征频率(fT)达 3MHz,支持高效开关应用,如开关电源和电机控制。 - 互补型号支持
与 PNP 型 TIP147 形成互补对管,方便设计推挽电路或对称放大结构;同时兼容 TIP137 等 PNP 型号扩展应用。 - 环保与兼容性
符合 RoHS 标准,无铅化工艺,兼容现代绿色电子制造需求。
- 功率放大:在音响功放电路中与 TIP147 组成推挽结构,提供稳定的高电流输出驱动扬声器,尤其适合低失真音频放大。
- 电机控制:驱动直流电机、步进电机及伺服电机,实现速度与方向调节,适用于工业机器人、汽车启动电路和车窗控制。内置续流二极管可有效抑制反电动势,保护电路安全。
- 开关电源:作为主开关元件,在 AC/DC 转换器中实现高效能量转换,支持宽电压输入范围。
- LED 调光:通过脉宽调制(PWM)技术jing确控制 LED 亮度,适用于舞台灯光、汽车照明等场景。
- 可调电源:构建高精度可调稳压电路,输出电压范围覆盖 0~100V,满足实验室电源和工业设备需求。
- 散热要求
必须搭配足够散热片(如铝制散热器面积≥50cm?),避免长期满负荷工作导致过热。建议通过热设计确保结温不超过 150℃。例如,在环境温度 60℃时,需选择热阻≤50℃/W 的散热器。 - 静电防护
处理时需佩戴防静电手环,避免静电放电损坏器件;焊接温度控制在 260℃以下,时间不超过 5 秒。 - 引脚连接
引脚顺序通常为基极(B)、集电极(C)、发射极(E)
TIP142 TO-220F 凭借其达林顿结构的高增益特性、大电流处理能力及稳定的性能表现,成为音频放大、电机驱动、电源管理等领域的理想选择。
