2SD1415A 是一款高性能 NPN 达林顿功率晶体管，采用 TO-220F 封装，专为高电压、大电流应用设计。
- 电压与电流能力：集电极 - 发射极电压达 %2B 100V，可承受高电压环境；集电极电流（IC）zui大 %2B 7A，满足中大功率电路需求。
- 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 30W；无散热片时需大幅降低负载以避免过热。
- 直流电流增益（hFE）：在 IC=3A、VCE=3V 条件下，hFE 典型值为 2000~6000，达林顿结构显著提升电流放大能力，仅需微小基极电流即可驱动大负载。
- 饱和压降：集电极 - 发射极饱和电压，有效降低导通损耗。
- 工作温度：-65℃至 %2B 150℃宽温范围，适应严苛工业环境。
- 达林顿结构优势
双晶体管级联设计实现超高电流增益，内置基极 - 发射极分流电阻优化稳定性，防止误触发。内置续流二极管可有效抑制反电动势，保护电路安全，尤其适用于电机驱动和感性负载场景。 - 低饱和压降设计
在 IC=3A 时 VCE (sat) 仅 1.5V，比传统功率晶体管降低 30% 以上，特别适合对效率要求高的音频放大和开关电源应用。 - 互补型号支持
与 PNP 型 2SB1020A 形成互补对管，方便设计推挽电路或对称放大结构 - 高效散热设计
TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 30%，金属散热片厚度达 2.54mm，可直接安装至散热器以降低结温。 - 高可靠性
采用外延平面工艺优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。 - 环保与兼容性
符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。
- 音频功率放大：与 2SB1020A 组成推挽电路，在汽车音响或家用功放中提供低失真、高电流输出，支持 8Ω 负载下的高效放大。
- 电机驱动：驱动直流电机、步进电机及伺服电机，实现速度与方向调节，内置续流二极管可有效抑制反电动势，保护电路安全，适用于工业机器人、汽车启动电路和车窗控制。
- 开关电源：作为主开关元件，在 AC/DC 转换器中实现高效能量转换，支持宽电压输入范围，尤其适合中小功率电源模块。
- 继电器控制：作为高侧开关控制继电器线圈，利用其低饱和压降特性降低功耗，广泛应用于家电和工业控制电路。
- 脉冲电机驱动：凭借快速开关能力，可实现高精度脉冲控制，适用于工业自动化设备和消费电子（如打印机、风扇）。
- 散热要求
必须搭配足够散热片，建议热阻≤(150℃- 环境温度)/30W。 - 静电防护
处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。 - 引脚连接

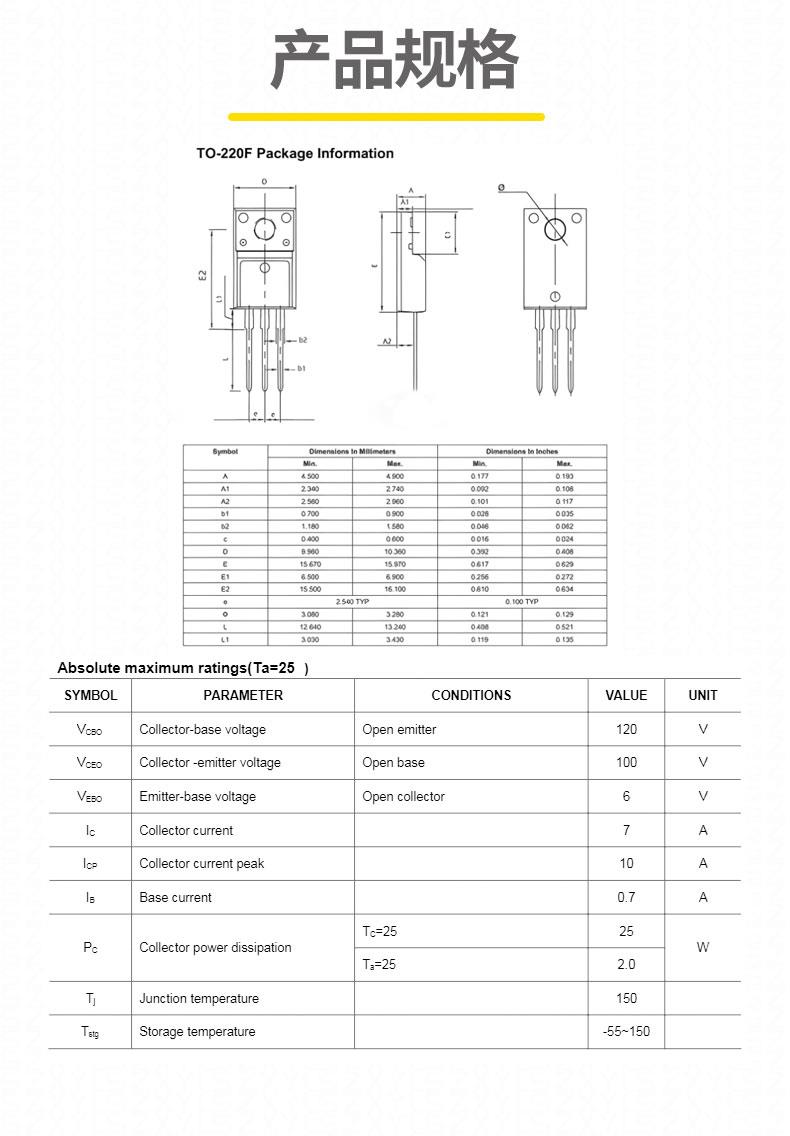

引脚顺序通常为基极（B）、集电极（C）、发射极（E）
2SD1415A TO-220F 凭借其达林顿结构的高增益特性、低饱和压降、稳定的电流处理能力及可靠的性能表现，成为音频放大、电机驱动、开关电源等领域的理想选择.
