2SB861 he心参数

• 电压与电流能力：集电极 - 发射极电压（VCEO）达 - 150V（zui小值），可稳定处理中小功率高压电路；集电极电流（IC）zui大 - 2A（典型值），满足率驱动需求。
• 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 30W；无散热片时功率耗散需限制在 1.8W 以内以避免过热。
• 直流电流增益（hFE）：在 VCE=-4V、IC=-50mA 条件下，hFE zui小值为 60（典型值覆盖 60-200）；在 VCE=-10V、IC=-500mA 时 hFE 仍保持 60 以上，支持灵活匹配增益需求。
• 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 - 0.3V，比传统功率晶体管降低约 50%，有效降低导通损耗。
• 工作温度：-55℃至 %2B 150℃宽温范围，适应严苛工业环境。
• 特征频率（fT）：典型值 15MHz，适合中低频高压开关及音频放大应用。

2SB861 产品特性

1. 超高电压设计
   VCEO 达 - 150V（zui小值），特别适合高压开关和放大应用，如工业电源中的 150V 次级控制及汽车电子的高压电路，可稳定处理 150V 以下的直流电压。
2. 宽电流增益范围
   hFE 覆盖 60-200
3. 超低饱和压降
   VCE (sat) 仅 - 0.3V（典型值），在大电流导通时可显著降低功耗，例如在 12V/2A 电源电路中，相比同类产品可减少约 0.6W 的功耗。

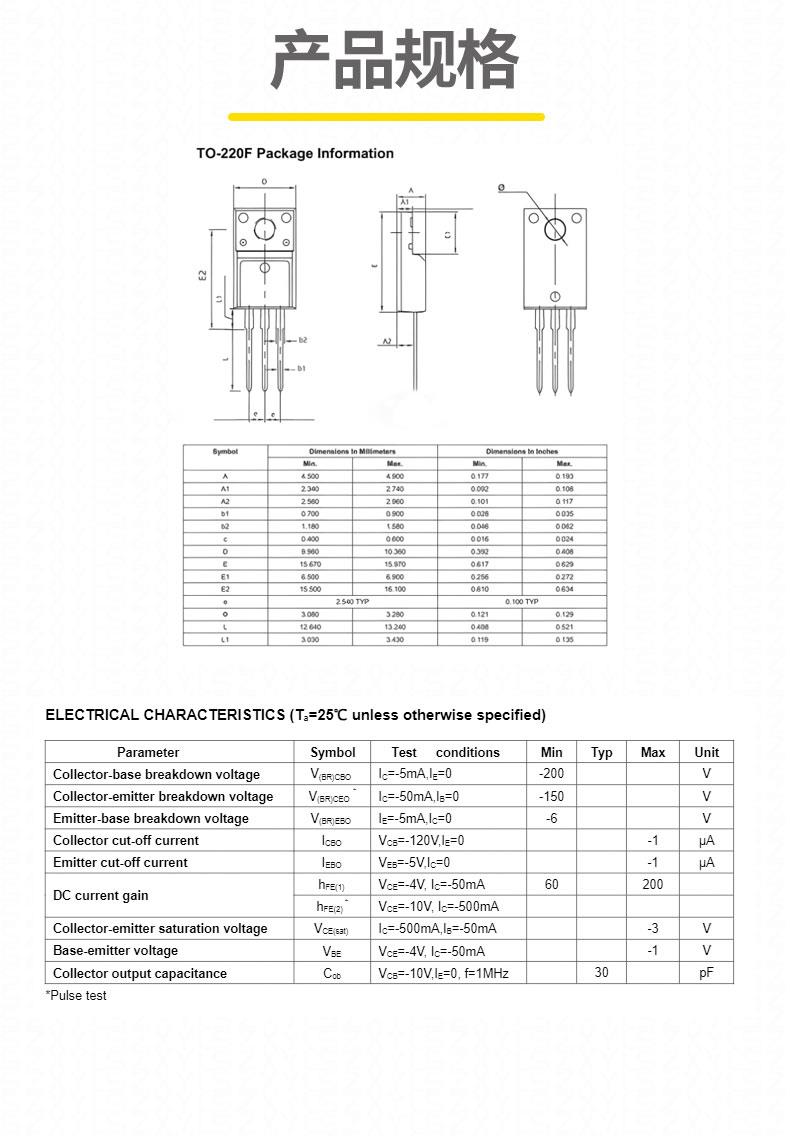

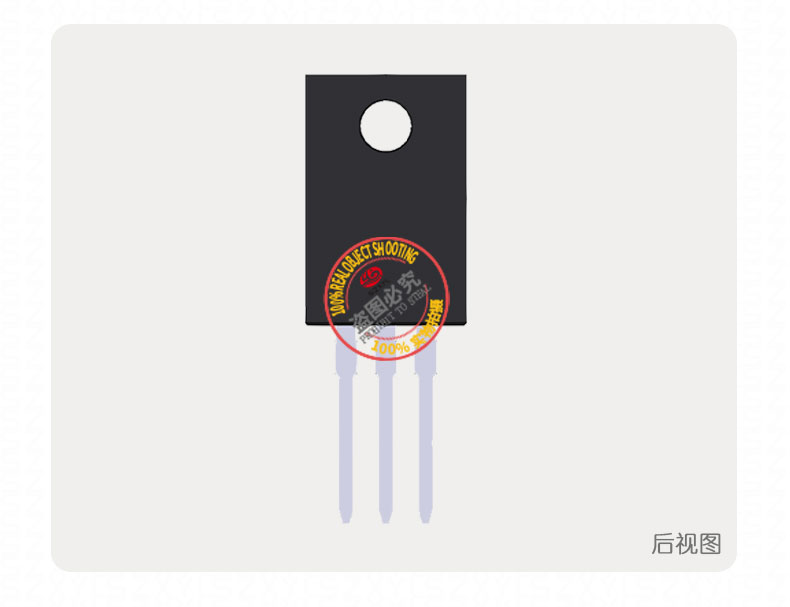

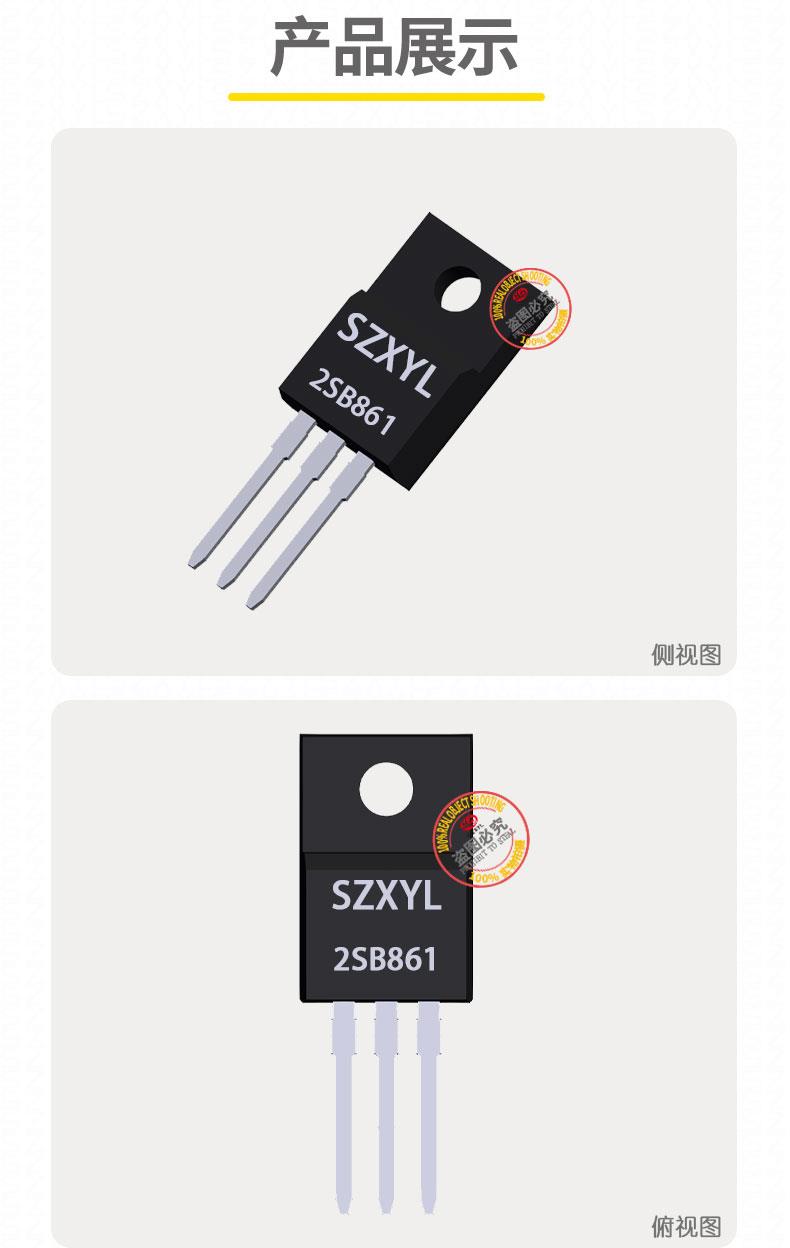

4. 高效散热封装
   TO-220F 全塑封装集成金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 20%。金属散热片厚度达 2.54mm，可直接安装至散热器以降低结温，无需额外绝缘垫。
5. 高可靠性
   采用外延平面工艺优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
6. 环保与兼容性
   符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。

2SB861 典型应用

• 音频功率放大：与互补 NPN 晶体管组成推挽电路，在 15W 至 50W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，例如高保真音响或zhuan业功放的末级驱动。
• 高压开关电路：作为 150V 高压变压器次级开关元件，配合反馈电阻实现稳定的高压输出，典型应用于工业电源和医疗设备。
• 稳压电源：作为调整管与其他型号并联使用，在 48V/10A 通信电源中实现高精度电压调节，支持宽输入电压范围（如 %2B 36V 至 %2B 72V）。
• 继电器控制：作为高侧开关控制继电器线圈，利用其低饱和压降特性降低功耗，广泛应用于家电和工业控制电路。
• 工业电机驱动：驱动直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 150V 以下供电系统，广泛应用于工业自动化设备。
•
