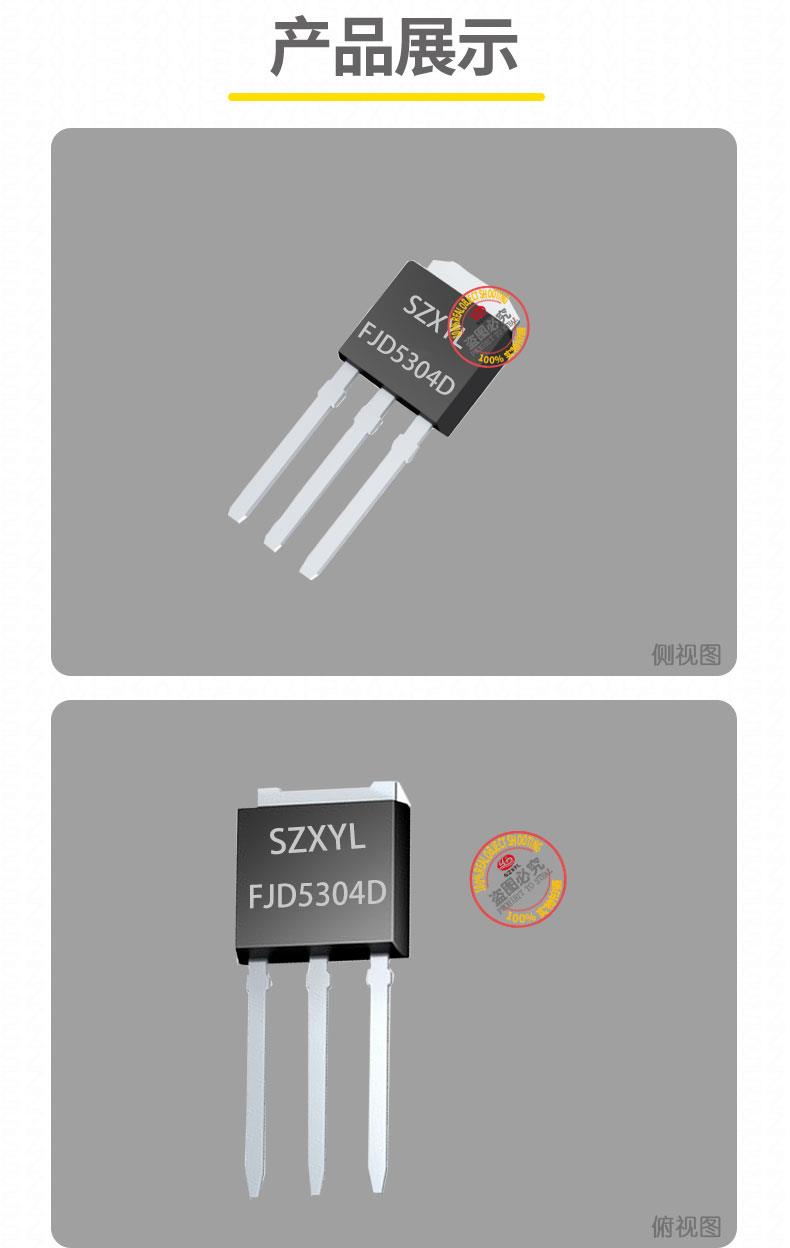

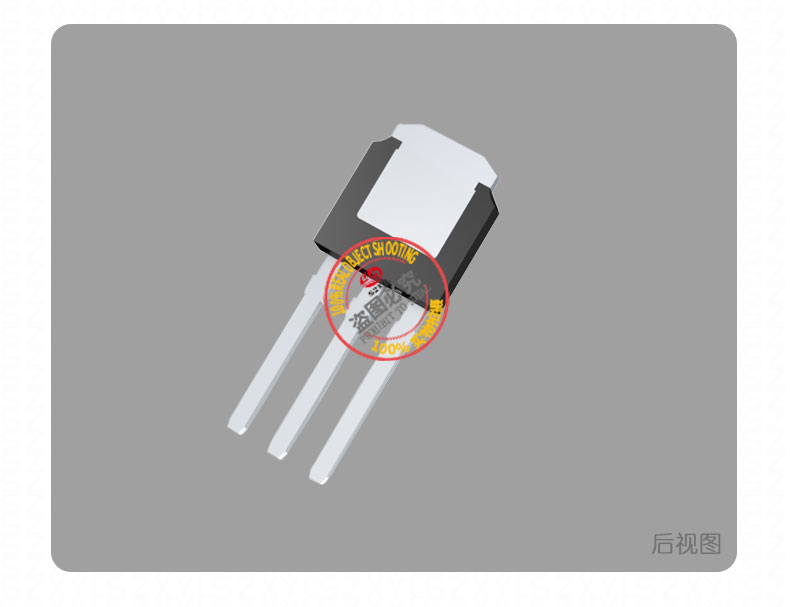

FJD5304D TO-251 NPN功率晶体管

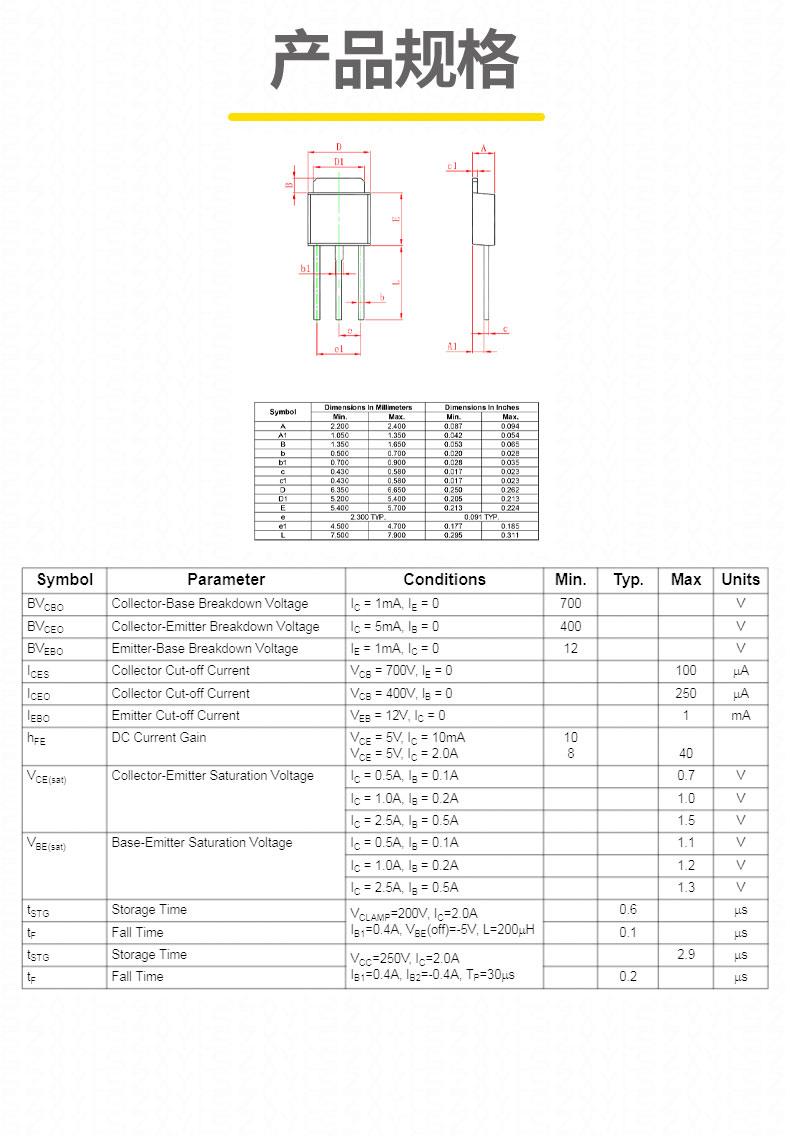

FJD5304Dhe心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达400V（zui大值），适用于中小功率高压开关电路；集电极电流（IC）zui大2A（连续），峰值4A，满足高压脉冲电路、电子镇流器等场景需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为30W（TO-251）；无散热片时功率耗散需限制在1.5W以内
• 直流电流增益（hFE）：
  在 IC=1A、VCE=10V 条件下，hFE 范围为12~300，需前级驱动电路提供足够基极电流。例如，驱动 2A 负载需基极电流20~60mA，建议搭配图腾柱驱动电路。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为1.2V，比传统高压晶体管降低约 15%，减少导通损耗。
• 开关速度：
  特征频率（fT）达11MHz，支持中高频开关应用，适用于高压脉冲电路、电子镇流器等场景。
• 工作温度：
  **-55℃至 %2B 150℃**宽温范围，适应工业环境及汽车电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，内置续流二极管，可抑制感性负载产生的反向电动势。

FJD5304D产品特性

1. 高电压与快速开关能力
   400V 击穿电压及 11MHz 特征频率设计，开关时间 < 1μs，比传统双极型晶体管快 30%，适合高频开关电源应用，效率提升至 88% 以上。
2. 内置续流二极管与抗浪涌保护
   集成续流二极管可有效抑制感性负载产生的反向电动势，无需外部配置保护电路。例如，在高压包驱动电路中可直接使用，简化设计并降低成本。
3. 宽温适应性与高可靠性
   -55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准,无铅化工艺兼容现代绿色电子制造需求。
4. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

FJD5304D典型应用

• 高压脉冲电路：控制 400V 以下高压输出，例如在工业自动化设备中驱动电磁阀，通过 PWM 信号调节开度，功耗低至 0.5W，寿命达 5 万小时以上。
• 电子镇流器：在 220V 输入电压下，作为镇流器的开关元件，驱动荧光灯或 LED 照明系统，总谐波失真（THD）<0.5%。
• 工业控制电源：在 48V 输入电压下，作为线性稳压器输出 12V/2A 稳定电压，纹波抑制比达 60dB，适用于精密仪器供电。
• 汽车电子系统：在 24V 车载系统中，驱动高压喷油嘴或点火线圈，峰值电流 4A 可满足短时高负载需求。内置续流二极管可抑制反向电动势，保护电路安全。
• 高压驱动电路：在高压包驱动电路中，作为开关元件控制 350V 以下高压输出，响应时间 < 1μs，无需外部 RC 吸收电路。
•
