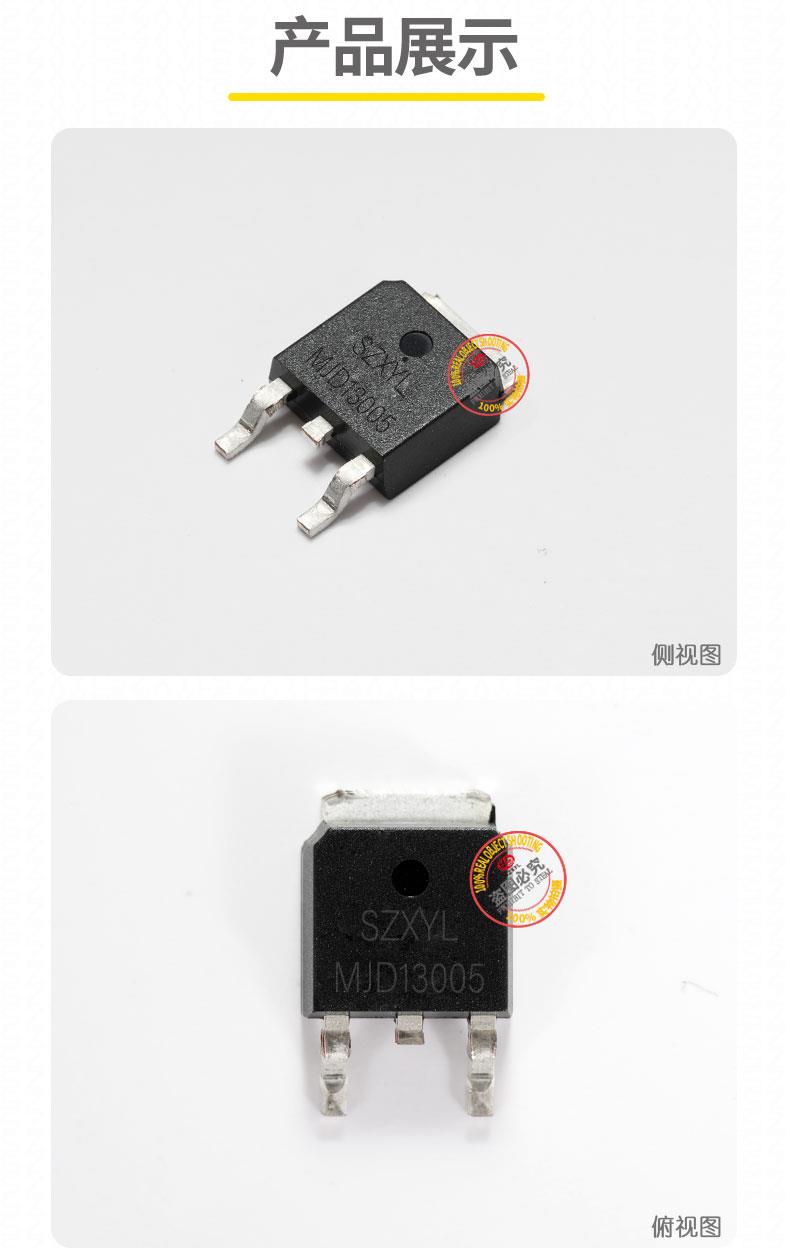

MJD13005 是NPN 型高反压开关三极管，采用 TO-252表面贴装封装，专为高压、高频开关应用设计。
高电压与大电流能力
400V 的 VCEO 和 4A 连续电流支持 24V 至 220V 工业电源系统，可直接驱动高压继电器、电磁阀或小型电机。
快速开关与低导通损耗
特征频率（fT）4MHz 和开关时间适合高频开关应用，如电子镇流器和逆变器。
宽温度范围与工业级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
灵活封装与引脚配置

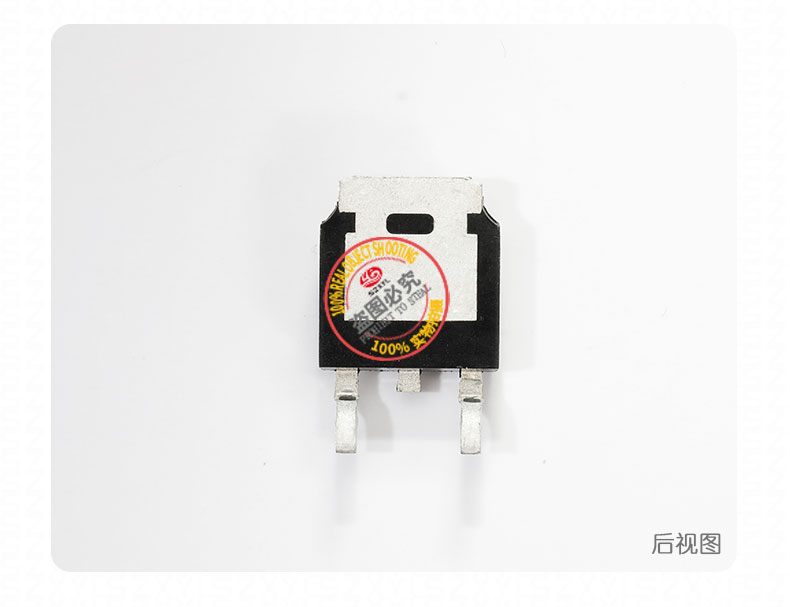

提供 TO-252（DPAK）封装，引脚排列为 B-C-E，兼容表面贴装和通孔安装。金属引脚设计增强散热性能，当 Tc=25℃时，zui大结温 150℃，需搭配至少 150mm? 的铜箔散热区域或铝制散热片以实现 50W 功率耗散。

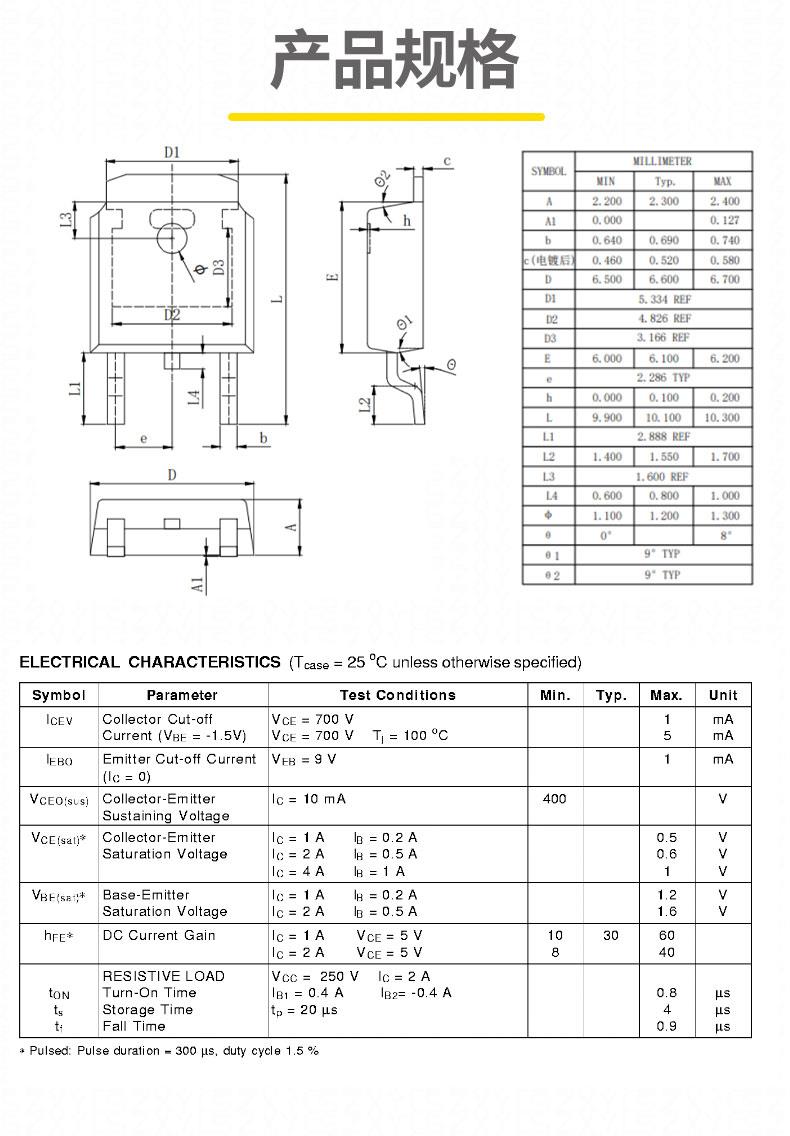

极限参数：
- 集电极 - 发射极电压（VCEO）：400V
- 集电极电流（Ic）：4A（连续），脉冲电流 8A
- 功率耗散（Pd）：50W/1.75W，需搭配散热片实现高功率运行
- 直流电流增益（hFE）：zui小值 8
动态特性：
- 饱和压降（Vce (sat)）：≤1.0V
- 特征频率（fT）：4MHz
- 开关时间（tf）：0.6μs
温度范围：
- 工作温度：-55℃至 %2B 150℃
- 存储温度：-65℃至 %2B 150℃
开关电源
在反激式开关电源中作为高压侧开关管，支持 12V 至 220V 输入，输出功率可达 100W 以上。例如，在 48V 转 12V 的转换器中，通过 PWM 控制实现高效功率转换，同时内置反向二极管抑制关断尖峰。
工业控制
驱动高压继电器或电磁阀，基极驱动电流仅需 0.4mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
逆变器与镇流器
作为逆变器的he心开关元件，支持 220V 输入，输出正弦波电压，用于应急电源系统。在电子镇流器中，通过高频振荡实现荧光灯的高效启动，开关频率可达 50kHz 以上。
电机驱动
与 PNP 型晶体管组成 H 桥电路，驱动直流电机正反转，支持 12V/24V 电源系统，zui大驱动电流 4A。其快速开关特性可减少电机换向时的能量损耗，提升系统效率。
消费电子
在智能家居设备中驱动大型电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景。
反激式开关电源
作为高压侧开关管，与变压器、二极管和电容组成反激式拓扑，支持 12V 至 220V 输入，输出 12V/5A。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管以抑制反电动势。
电机驱动 H 桥
与 PNP 型晶体管组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 4A。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管（如 1N4007）以抑制反电动势。
MJD13005 TO-252 凭借其 400V 高电压能力、4A 大电流驱动和紧凑封装设计，成为工业电源、逆变器等高压开关场景的理想选择。
