2SD1758产品特点：

1. 超低饱和压降与高效导通
   典型饱和压降仅 0.5V，导通损耗显著降低
2. 高电流容量与快速开关特性
   2A 连续集电极电流支持中等负载驱动，开关时间支持 20kHz 以上的 PWM 调制，适合电机控制与开关电源应用。其 100MHz 特征频率（fT）确保在中频信号处理中保持高增益

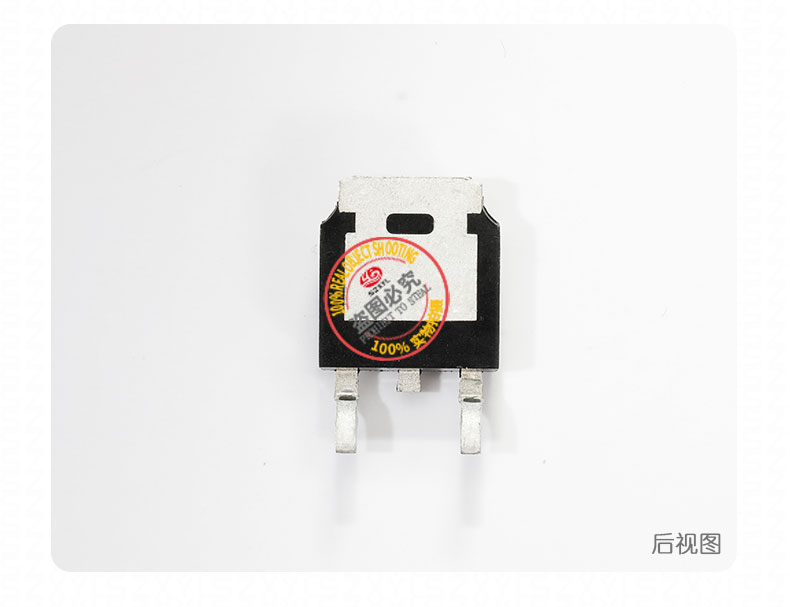

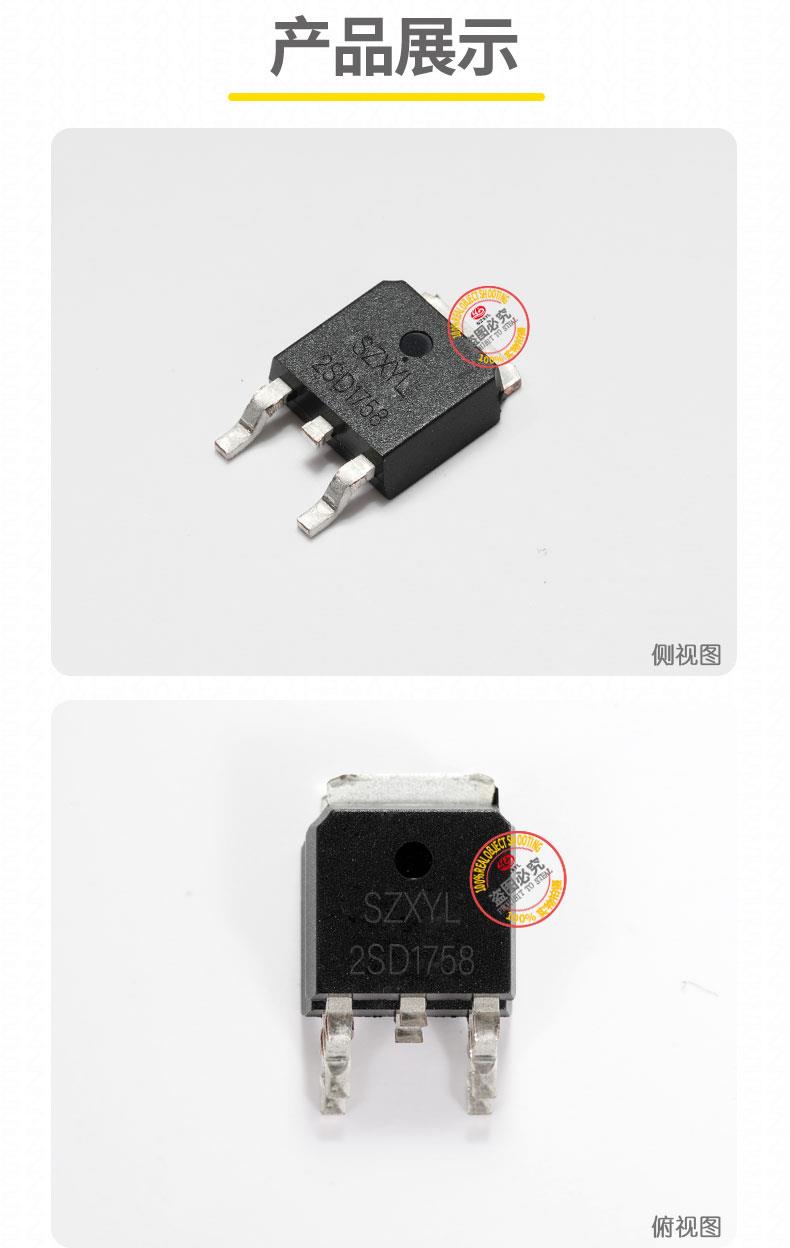

3. 紧凑封装与散热优化
   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 10W 功率耗散（Tc=25℃），适合空间受限的工业模块。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
5. 宽 hFE 范围与低噪声特性
   直流电流增益（hFE）120~390 的宽范围特性，在音频放大器中可实现低失真信号放大（THD≤0.1%）。

2SD1758技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：32V
  • 集电极电流（Ic）：2A（连续），脉冲电流 4A
  • 功率耗散（Pd）：1.2W（Ta=25℃）/10W
  • 直流电流增益（hFE）：120~390
• 动态特性：
  • 饱和压降（Vce (sat)）：0.5V，≤0.8V
  • 特征频率（fT）：100MHz
  • 开关时间（ton/toff）：500ns/2500ns
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

2SD1758应用领域：

1. 电机驱动与工业控制
   在直流电机驱动电路中，其快速开关特性可实现微秒级的启停控制，同时需外部续流二极管（如 1N4007）抑制反电动势。
2. 开关电源与功率转换
   作为反激式开关电源的开关管，支持 12V 至 48V 输入，输出功率可达 50W 以上。其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。基极驱动电阻建议为 1kΩ，并并联 10kΩ 下拉电阻防止误触发。
3. 继电器与电磁阀驱动
   驱动高压继电器时，基极驱动电流仅需 0.2A。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
4. 消费电子与家电


   在空调显示器稳压电路中，与电压比较器 TL431 配合使用，形成恒压源控制结构，实现 ?0.6% 的电压精度。其紧凑封装和低功耗设计适合电池供电设备，如无线耳机或手持对讲机。

5.
