FMMT718产品概述

• 型号：FMMT718
• 类型：PNP 型双极晶体管

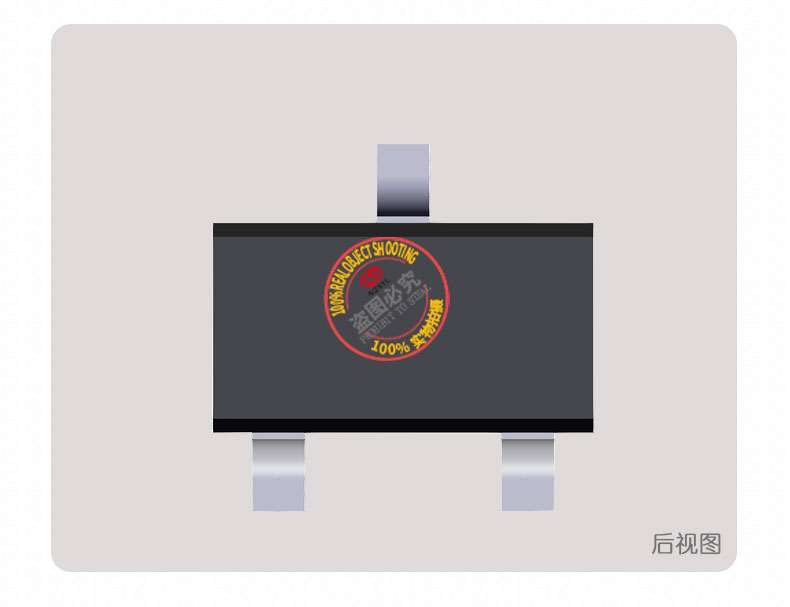

• 封装：SOT-23（尺寸：3.0mm?1.4mm?1.1mm，引脚间距 0.95mm）
• 环保ren证：符合 RoHS 3 标准，满足欧盟有害物质限制要求

FMMT718he心特性

1. 高电压与电流处理能力
   • 集射极击穿电压（VCEO）：-20V，适用于中压电路设计。
   • zui大集电极电流（Ic）：-1.5A（连续），峰值脉冲电流可达 - 10A，可应对瞬时高负载需求。
2. 低饱和电压与高效能
   • 在 Ic=-1A、Ib=-20mA 时，集电极 - 发射极饱和电压（VCE (sat)）仅为 200mV或 220mV，显著降低导通损耗。
   • 功率耗散（Pd）：625mW，支持长时间稳定运行。
3. 高增益与频率响应
   • 直流电流增益（hFE）：zui小值 300（@Ic=-100mA, Vce=-2V），典型值可达 600（@Ic=-10mA, Vce=-2V），提供强大信号放大能力。
   • 特征频率（fT）：180MHz或 150MHz，适用于高频开关应用。
4. 宽工作温度范围
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件。

应用领域

1. 电源管理：
   • DC-DC 转换器中的同步整流驱动，利用低饱和电压特性提升能效。
   • 电池充电器电路，例如配合 DS2770 芯片实现快速充电与涓流充电控制，支持单节锂离子或三节镍氢电池组。
2. 过压保护：
   • 与齐纳二极管组成 Crowbar 电路，在输入电压超过阈值时切断负载，保护后级电路免受损坏。
3. 电机与继电器驱动：
   • H 型桥电路中的高侧开关，适用于小型伺服电机和直流电机驱动。
   • 汽车电子中的继电器激活与低功耗保持，例如通过电荷泵电路将维持功率降低至 25%。
4. 消费电子与工业控制：
   • 手机、平板电脑的电源模块及 LED 照明驱动，优化空间与能效。
   • 工业自动化中的信号放大与缓冲电路，用于传感器接口和 PLC 控制模块。

技术参数

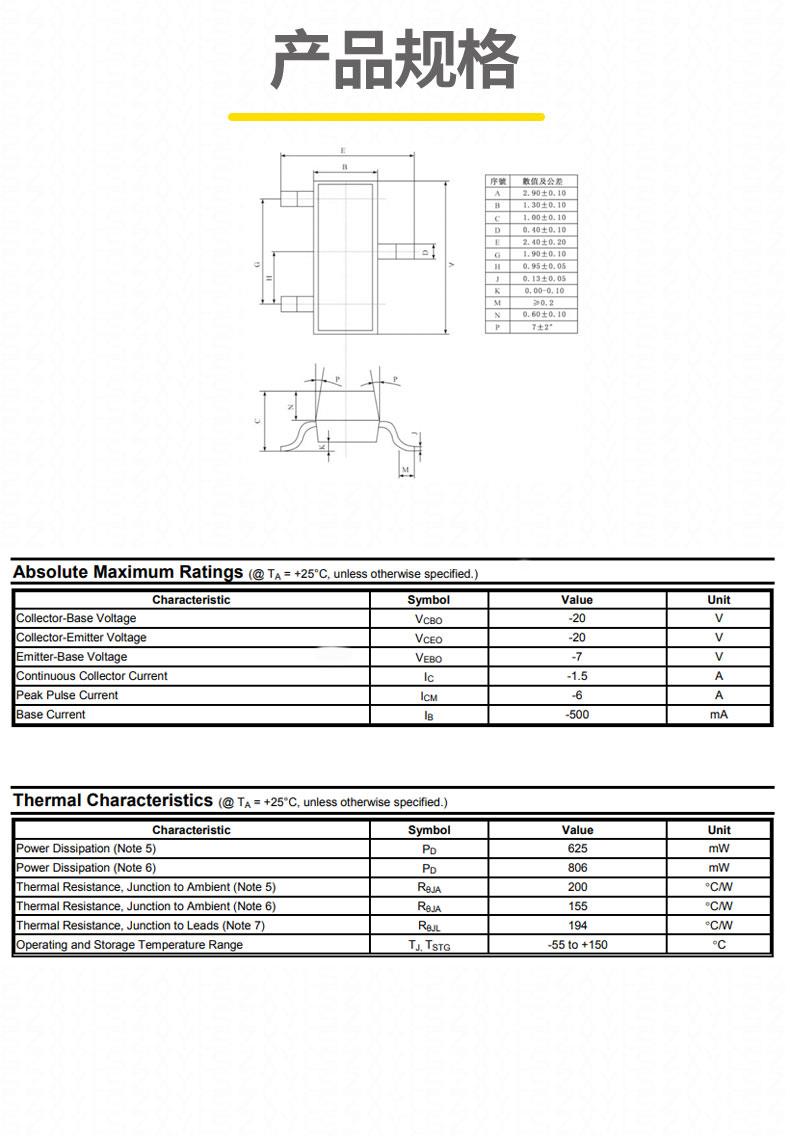

封装与引脚配置

• 封装：SOT-23-3（3 引脚）
• 引脚定义：
  • 1 号引脚：基极（Base）
  • 2 号引脚：发射极（Emitter）
  • 3 号引脚：集电极（Collector）

典型应用电路

1. 电池充电控制器：
   • 配合 DS2770 芯片设计充电电路，利用 FMMT718 的低饱和电压特性实现高效电流控制。例如，在 1A 充电电流下，选择 hFE≥100 的 FMMT718 作为主开关管，确保稳定的充电效率。
2. 过压保护电路：
   • 采用齐纳二极管与 FMMT718 构建 Crowbar 电路，当输入电压超过预设阈值（如 12V）时，晶体管导通触发短路保护，切断负载供电，保护后级电路。

注意事项

1. 极性与电流方向：PNP 晶体管的电流方向与 NPN 相反，设计时需注意电压极性和偏置电路，避免反向击穿。
2. 散热设计：长时间高负载运行时，建议通过 PCB 敷铜或散热片优化散热，防止结温过高影响性能。
3. 静电防护：处理器件时需采取防静电措施，避免静电放电（ESD）损坏敏感元件。
4.
