2SB1182特点：

1. 低饱和压降与高电流处理能力
   -2A 连续集电极电流（Ic）支持大负载驱动，例如在 24V 汽车继电器驱动电路中可直接控制 12V/2A 继电器。
2. 宽 hFE 分档与快速开关特性
   直流电流增益（hFE）分档特性在多级放大电路中可实现低失真信号放大。

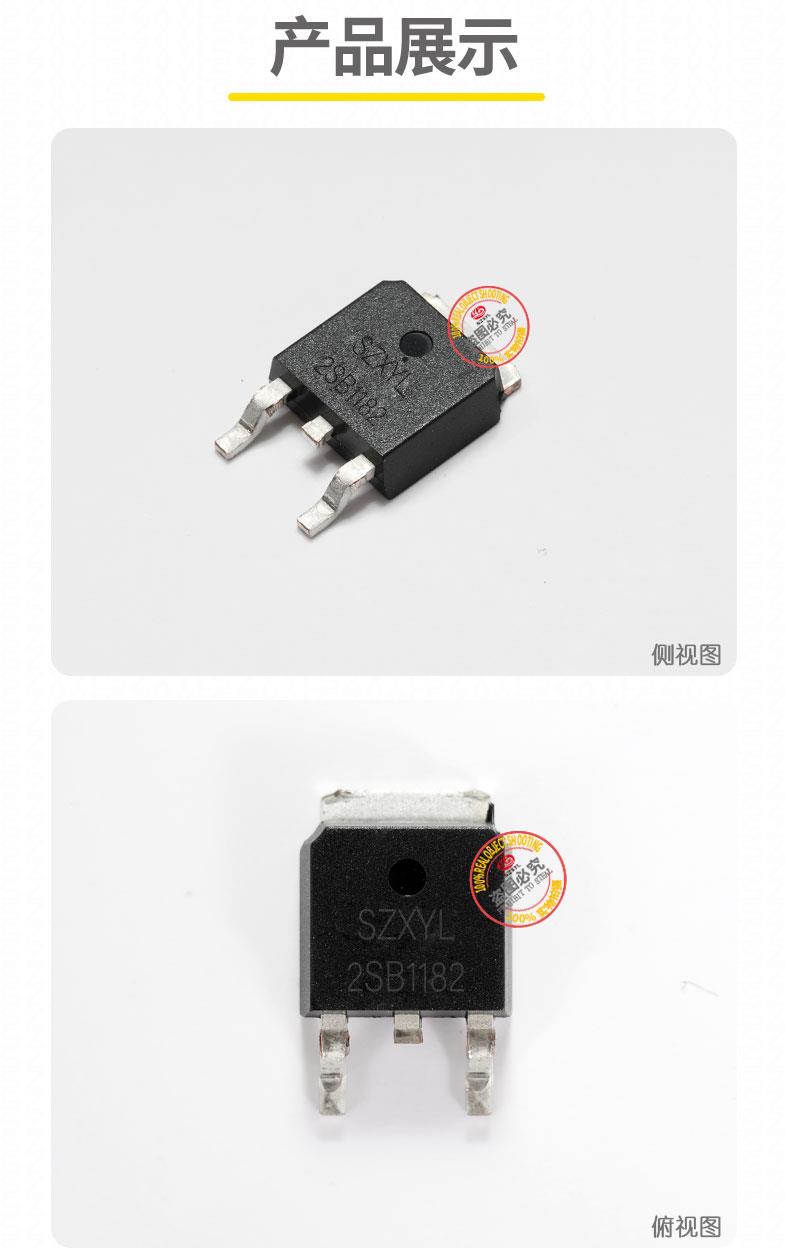

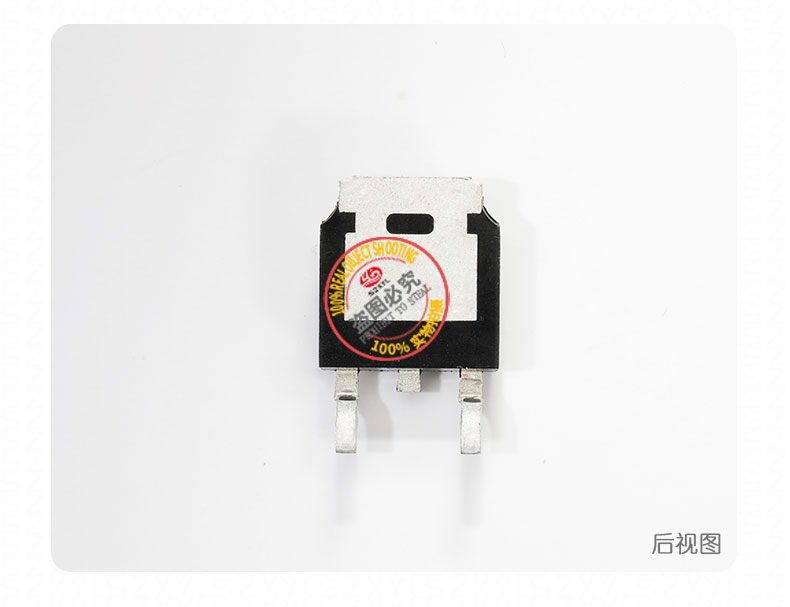

3. 紧凑封装与散热优化
   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。
4. 高可靠性与宽温度范围
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。

2SB1182技术参数：

• 极限参数：
  • 集电极 - 发射极电压：-32V
  • 集电极电流（Ic）：-2A（连续），脉冲电流 - 3A
  • 功率耗散（Pd）：1.5W（Ta=25℃）/10W
  • 直流电流增益（hFE）：82~390
• 动态特性：
  • 饱和压降（Vce (sat)）：-0.5V，≤-0.8V
  • 特征频率（fT）：100MHz
  • 开关时间（ton/toff）：70ns/650ns
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

2SB1182应用领域：

1. 工业电源与电压调节
   作为线性稳压器的调整管，支持输入电压范围 12V 至 40V，输出电流 2A，纹波抑制比可达 60dB 以上。基极驱动电阻建议为 10Ω ，并并联 100μF 电解电容稳定偏置电压。
2. 继电器与电磁阀驱动
   驱动 24V/2A 继电器时，基极驱动电流仅需 200mA。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
3. 汽车电子与电机控制
   在汽车雨刮器电机驱动电路中，支持 40V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 150mA。
4. 消费类设备与照明


   驱动 12V/2A LED 灯串时，通过 PWM 信号调节亮度，效率可达 90% 以上。基极驱动电阻建议为 100Ω，并串联 100pF 高频旁路电容抑制振荡。

5.
