1SMB5926B SMB 是一款采用 SMB（DO-214AA）封装的高性能表面贴装齐纳稳压二极管，专为高精度电压调节与浪涌保护设计。其he心优势在于11V?5% 的稳定齐纳电压、3W 功率容量及5.5Ω 超低动态阻抗，适用于消费电子、汽车电子及工业设备等对电压稳定性要求严苛的场景。以下是其详细产品描述：
1SMB5926B SMB 是一款单路结构的硅齐纳二极管，采用玻璃钝化工艺（GPP）优化反向恢复特性，具备高浪涌耐受能力及宽温域稳定性。其 SMB 表面贴装封装（尺寸 4.32mm x 3.3mm x 2.3mm）专为高密度 PCB 设计优化，引脚间距 2.54mm，支持自动化回流焊，同时满足工业级可靠性要求。
电气性能
- 齐纳电压（Vz）：11V，容差 ?5%，典型值 11V
- 功率容量（Ptot）：3W，支持长期稳定工作
- 动态阻抗（Zzt）：5.5Ω（@测试电流典型值 62mA），确保电压调节精度
- 反向漏电流（IR）：≤1μA（@8.4V，25℃），高温下（如 125℃）可能增至 500μA
- 正向电压（Vf）：1.5V（@200mA），降低导通损耗
- 工作温度范围：-65℃至 %2B 150℃，适应极端环境
技术优势
- 高精度稳压：采用 PIN 结结构与玻璃钝化工艺，确保齐纳电压精度达 ?5%，动态阻抗低至 5.5Ω，有效抑制电压波动。
- 高可靠性：可承受瞬时浪涌电流，符合工业级标准，适合长期高负载运行。
- 宽温域适应性：-65℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
- 低功耗设计：正向压降低至 1.5V，结合高效稳压特性，减少系统整体能耗。

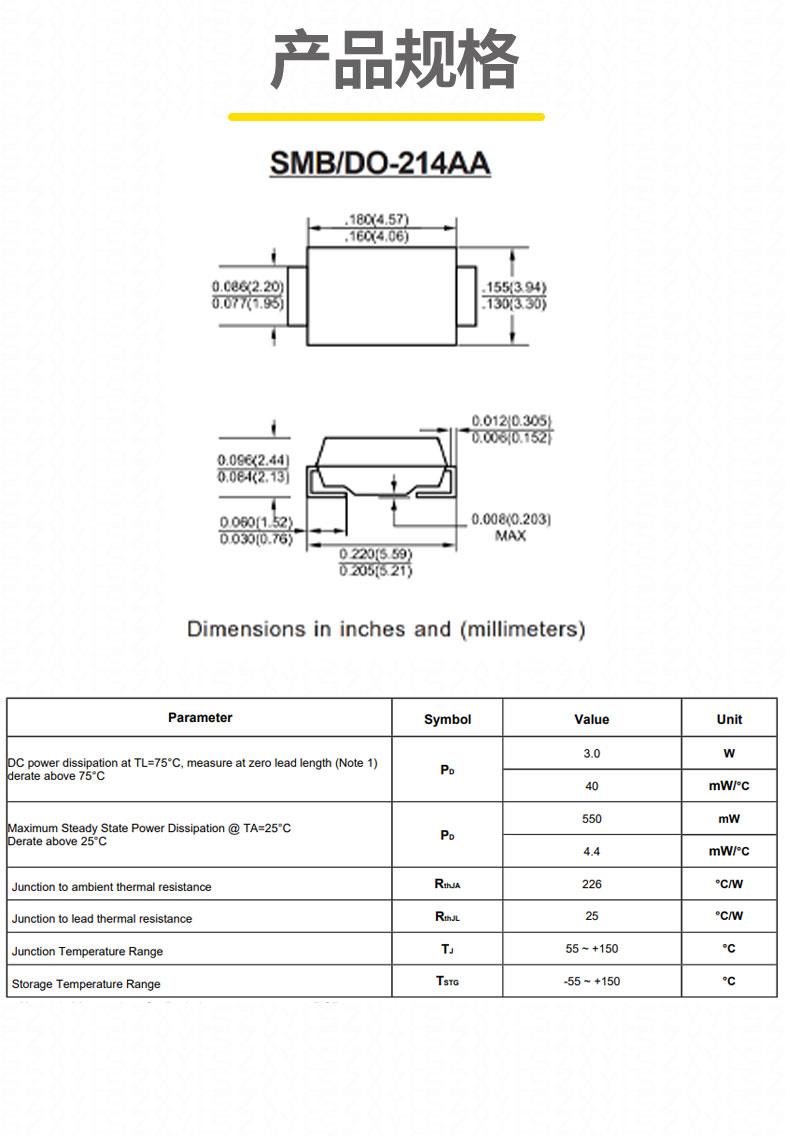

封装与机械特性
- 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
- 尺寸：4.32mm（长）x 3.3mm（宽）x 2.3mm（高），引脚间距 2.54mm，适配微型化设备。
- 材料ren证：封装材料符合 UL 94V-0 阻燃标准。
消费电子
- 智能手机、平板电脑的电池充电管理，确保充电电压稳定。
- 智能家电（如空调、洗衣机）的电源模块，提供精准电压调节。
- LED 照明驱动电路的稳压与保护，延长灯具寿命。
汽车电子
- 车载充电器、汽车音响系统的稳压电路，适应高温、振动等恶劣环境。
- 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
- 车载通信模块的电压基准，确保信号传输稳定性。
工业与能源
- 工业自动化设备的电源模块，支持高精度电压调节。
- 太阳能逆变器的直流侧稳压，提升系统能效。
- 电焊机、感应加热设备的电压稳定，减少输出波动。
通信设备
- 通信基站电源模块的二次侧稳压，减少高频纹波干扰。
- 路由器、交换机的电源管理，确保信号处理稳定性。
