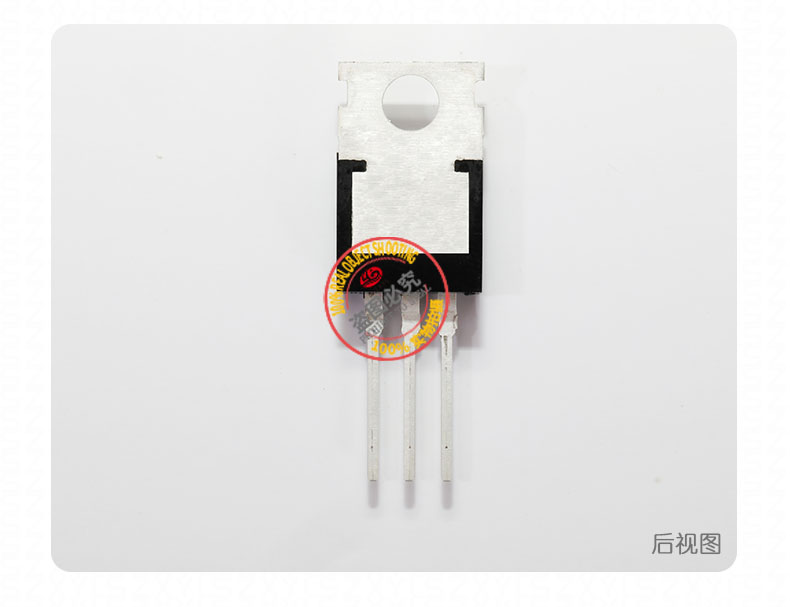

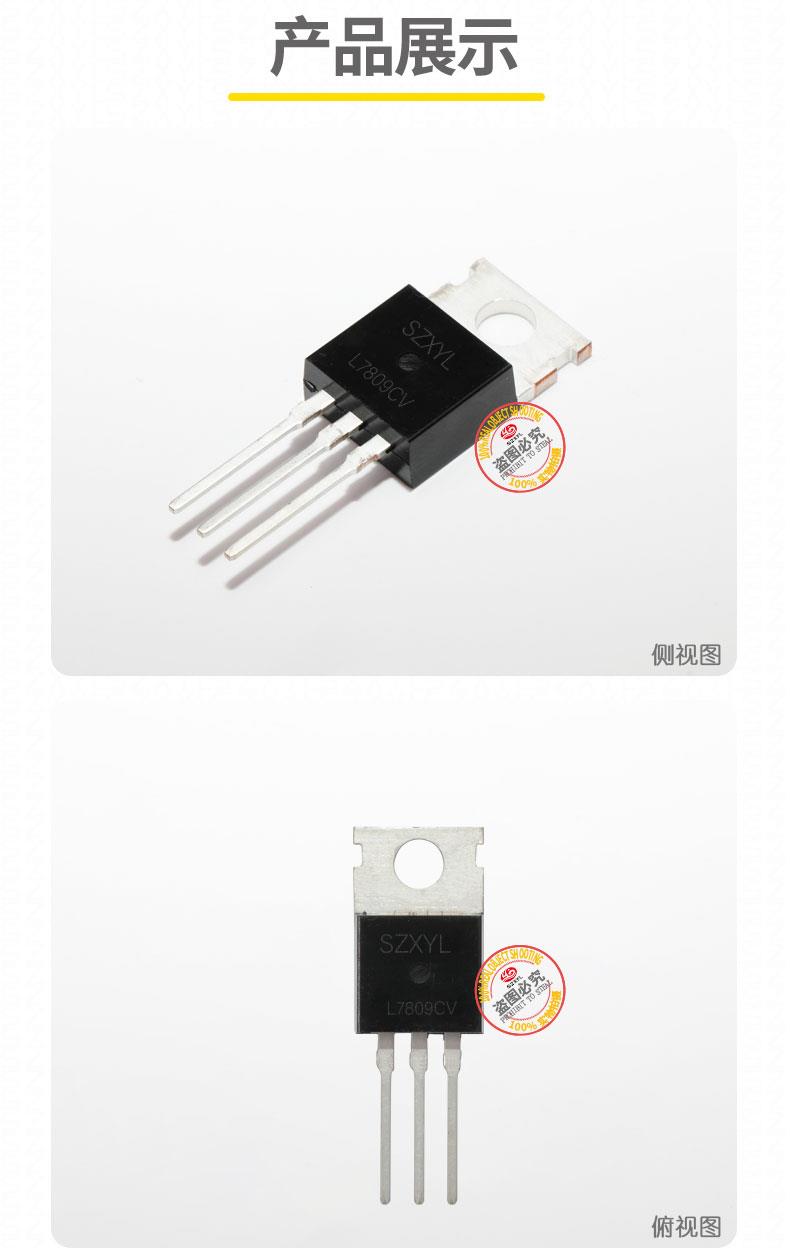

L7809CV TO-220 是一款采用 TO-220 通孔封装的固定正电压线性稳压器，专为中小功率电路设计，可提供稳定的 %2B 9V 输出。其he心优势在于1.5A 输出能力、35V 宽输入耐压及低纹波特性（输出噪声电压≤75μV），适用于工业控制、通信设备、汽车电子等对正电源稳定性要求严苛的场景。以下是其详细产品描述：
L7809CV TO-220 基于线性稳压原理，采用双极型晶体管工艺及三端架构设计，内置过流保护、过热关断及安全工作区补偿功能，可在输入电压波动或负载变化时维持稳定输出。
电气性能
- 输入电压（Vin）：15V 至 35V
- 输出电压（Vout）：固定 %2B 9V，容差 ?2%或 ?4%，全温度范围内精度保持稳定，满足高精度模拟电路需求。
- 输出电流（Iout）：1.5A，可通过外接功率晶体管扩展至 3A 以上（需额外散热），支持中小功率负载。
- 纹波抑制比（PSRR）：55dB（120Hz 时，ST 型号），配合 0.1μF 输入电容可有效抑制高频噪声，输出纹波电压≤75μV。
- 电压调整率：线性调整率 0.3%（典型值），负载调整率 1%（典型值），确保稳定输出。
- 工作温度范围：0℃至 %2B 125℃，工业级版本支持 - 40℃至 %2B 105℃，存储温度 - 65℃至 %2B 150℃，适应严苛环境。
技术优势
- 宽输入电压范围：支持 15V 至 35V 输入（ST），适配工业自动化（PLC 模块）、通信设备（基站射频模块）等多种场景。
- 低功耗设计：静态电流仅 8mA，轻载时仍保持高效运行，适合电池供电设备。
- 多重保护机制：内置限流保护和热关断，防止过载和过热损坏，确保系统可靠性。
- 散热优化：TO-220 封装热阻低至 5℃/W，配合散热片可有效降低温升，支持持续大电流输出。
工业控制
- PLC（可编程逻辑控制器）：为 PLC 输入输出模块提供 %2B 9V 电源，支持恶劣工业环境下的稳定运行。
- 传感器接口：为压力传感器、温度传感器提供高精度基准电压，确保工业自动化中的信号可靠性。
通信设备
- 基站射频模块：为射频功率放大器提供 %2B 9V 偏置电压，支持 - 48V 输入转低压输出，适配通信基站的高可靠性需求。
- 网络交换机：为 PoE（以太网供电）模块提供可调电压，满足不同设备的功率需求。
汽车电子
- 车载 ECU（电子控制单元）：将汽车 12V 电池电压转换为 %2B 9V 输出，为 ECU 内部电路提供稳定电源，支持 - 40℃低温启动（需选择工业级型号）。
- 车载娱乐系统：为音频功率放大器提供正电源，提升信号放大精度，降低失真。
消费电子
- 智能家居设备：为智能音箱、摄像头模组提供稳定 %2B 9V 电源，支持长时间续航和宽温环境工作。
- 便携式仪器：为示波器、信号发生器等测试设备提供电源，适配多种负载需求。
新能源与储能
- 储能逆变器：为电池管理系统（BMS）提供 %2B 9V 电源，支持电池组的电压均衡与过压保护。
- 太阳能充电控制器：为 MPPT 电路提供正电源，提升光伏系统的能量转换效率。
