78M09 he心功能与特性

1. 精准电压输出
   提供9V 固定正电压输出，输出电流可达500mA（需配合足够散热片），适用于中等功率设备供电。内部采用高精度电压基准，确保输出电压容差控制在**?2%以内（典型值），满足对电源稳定性要求较高的场景。部分型号如 CJ78M09 的负载调整率低至20mV**，显著优于行业平均水平。
2. 全面保护机制
   • 热过载保护：内置温度传感器，当芯片温度超过阈值时自动关断，防止过热损坏。
   • 短路保护：输出短路时限制电流，避免电路因过流烧毁。
   • 安全工作区（SOA）保护：保护输出晶体管免受异常工作条件影响。
3. 低功耗与高稳定性
   • 静态电流：典型值为4.6mA 至 6mA，适合电池供电设备。
   • 纹波抑制比（PSRR）：56dB 至 80dB（120Hz 时），其中 CJ78M09 的 PSRR 高达 80dB，可有效滤除输入电压波动，输出纯净直流电。
   • 宽输入电压范围：支持11.5V 至 35V，适应多种电源环境。
4. 紧凑封装与散热设计

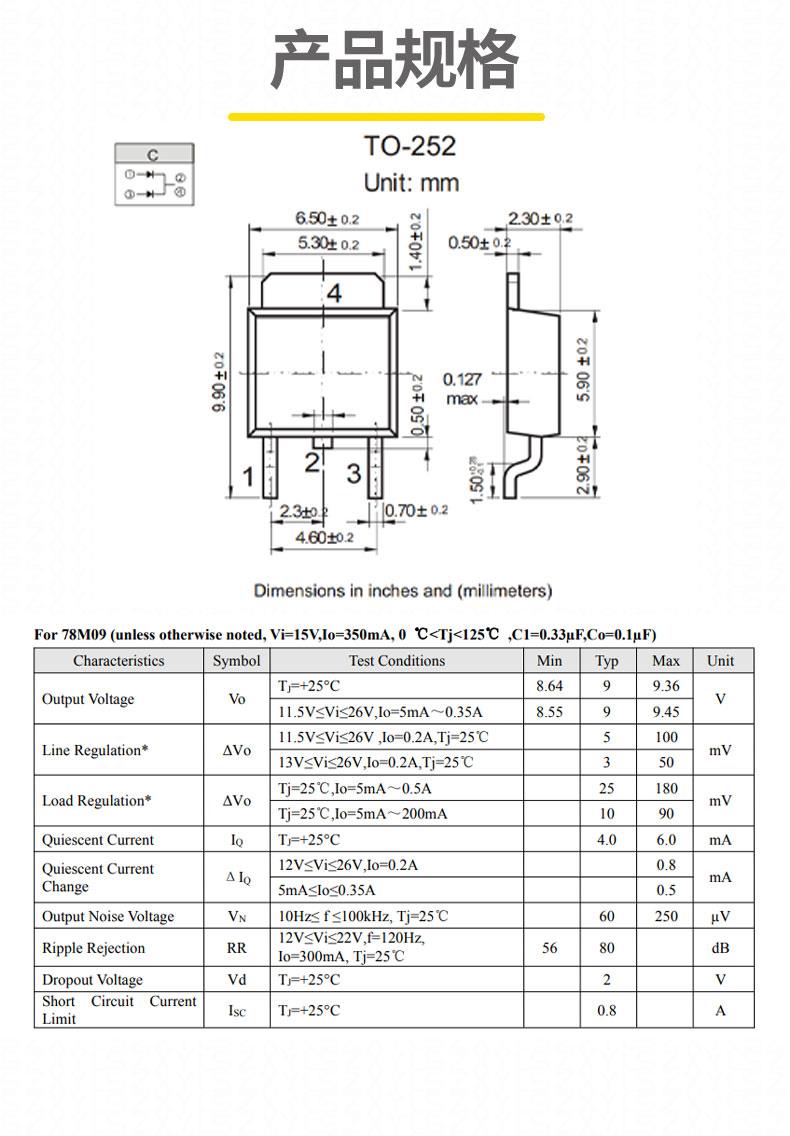

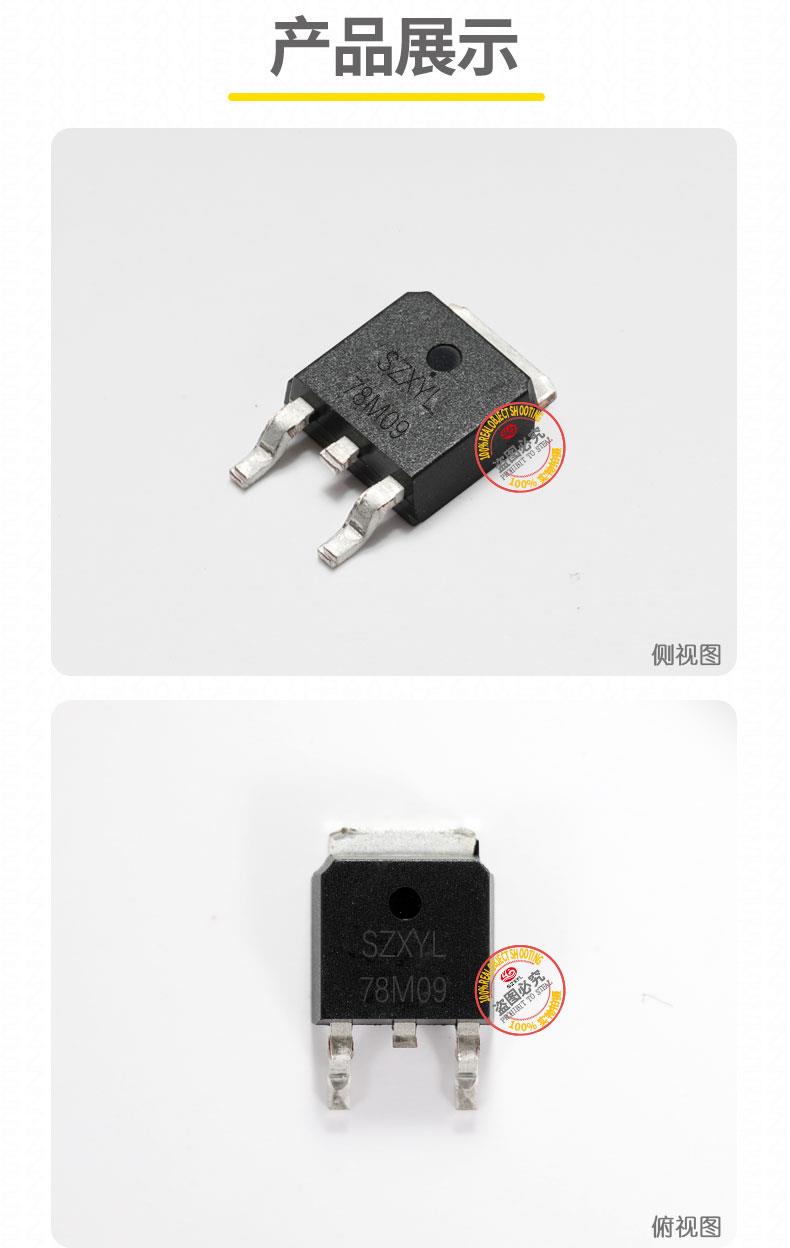

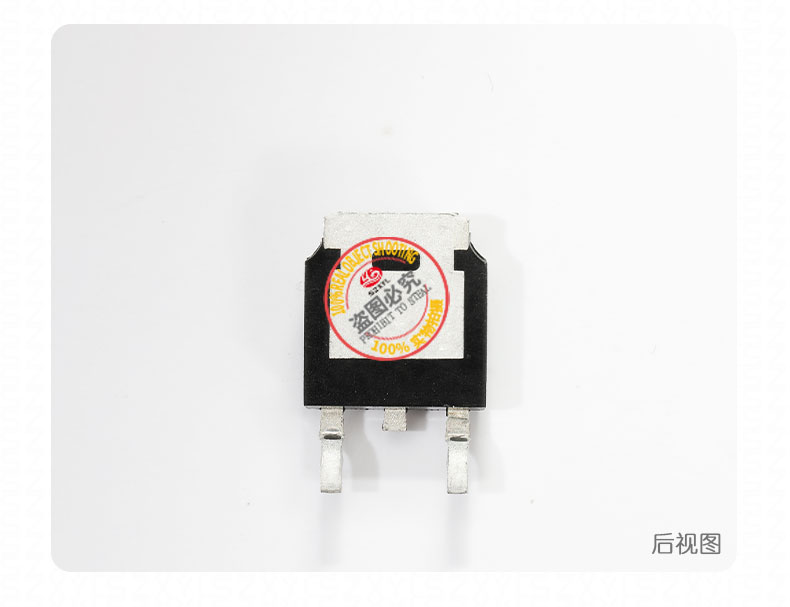

   采用TO-252 表面贴装封装，尺寸约为6.70 x 6.20mm（高度 2.40mm），适合高密度 PCB 布局。引脚配置为：Pin1（接地）、Pin2（输入）、Pin3（输出），金属散热片与输入引脚相连，增强散热效率。

技术参数

• 输入电压范围：11.5V 至 35V或 15V 至 35V。
• 工作温度范围：-40℃至 %2B 125℃或 0℃至 %2B 125℃。
• 存储温度范围：-65℃至 %2B 150℃。
• 负载调整率：≤180mV或≤20mV。
• 线路调整率：≤100mV。
• 压降：典型值为 2V。

典型应用

• 消费电子：智能家居控制器、便携式仪器仪表、迷你音响
• 工业设备：自动化控制系统、传感器供电电路、数控电子负载仪。
• 汽车电子：车载信息娱乐系统、仪表盘背光电源
• 医疗设备：低功耗医疗仪器、实验台电源。
• 适配器与电源模块：小型 AC/DC 适配器、分布式电源系统。

设计建议

1. 散热优化：当输出电流接近 500mA 时，需安装散热片以确保结温不超过 125℃。例如，使用面积≥100mm? 的铜质散热片可提升散热效率。
2. 外围电路：建议在输入和输出端分别并联0.33μF和0.1μF陶瓷电容，以改善瞬态响应并抑制高频噪声。
3. 布局注意：输入滤波电容应尽量靠近芯片引脚，减少寄生电感影响。输出端电容需选择低 ESR 类型以提升纹波抑制效果。
4. 效率考量：线性稳压器效率约为（输出电压 / 输入电压）?100%，例如输入 12V 时效率约 75%，建议根据实际功耗选择输入电压范围。
