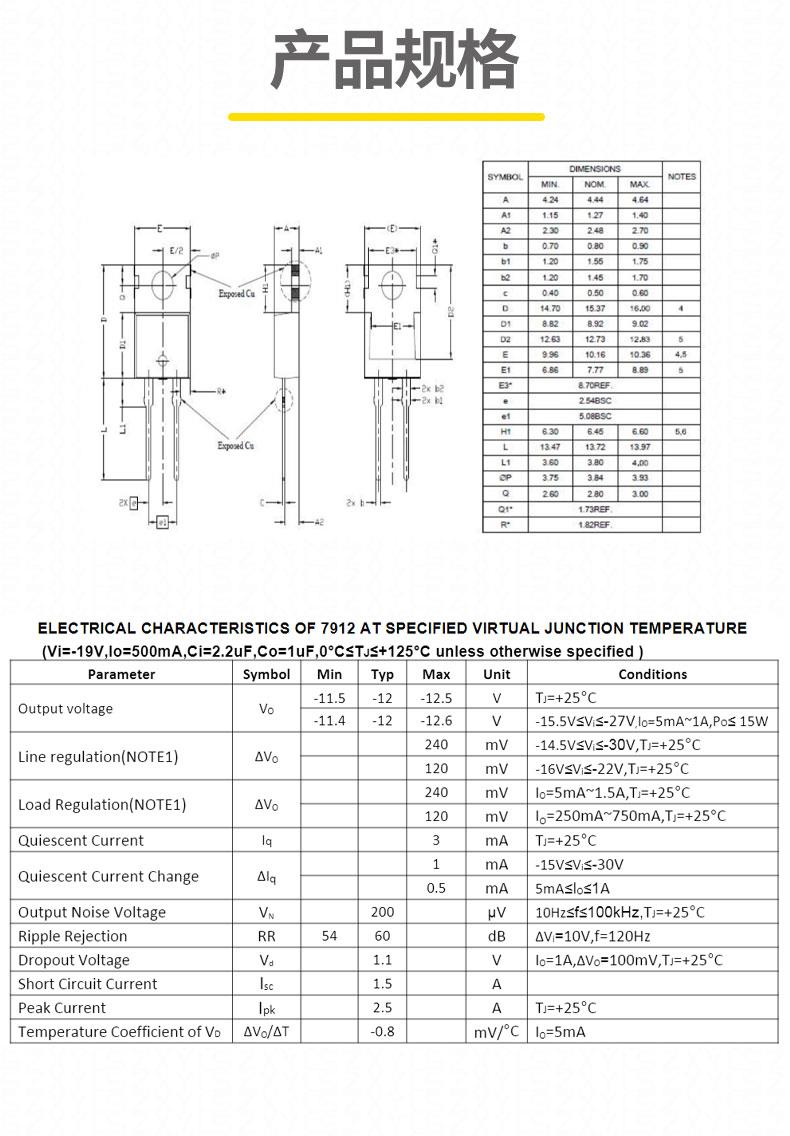

7912 TO-220 的he心功能与技术特性

• 固定输出电压：-12V。
• zui大输出电流：1.5A。
• 输入电压范围：-35V（zui大值）至 -14.5V。

• 纹波抑制比：≥60dB。
• 电压调整率：≤0.16%~0.3%。
• 负载调整率：≤0.16%~0.2%。
• 效率：典型线性稳压器效率约 40%-60%。

• 过流保护：内部限流，防止短路或过载损坏。
• 过热保护：结温超过 150℃ 时自动关断，温度降低后恢复。
• 安全工作区（SOA）保护：防止输出晶体管因电压 / 电流应力超出安全范围而损坏。

7912 TO-220 的封装与散热设计

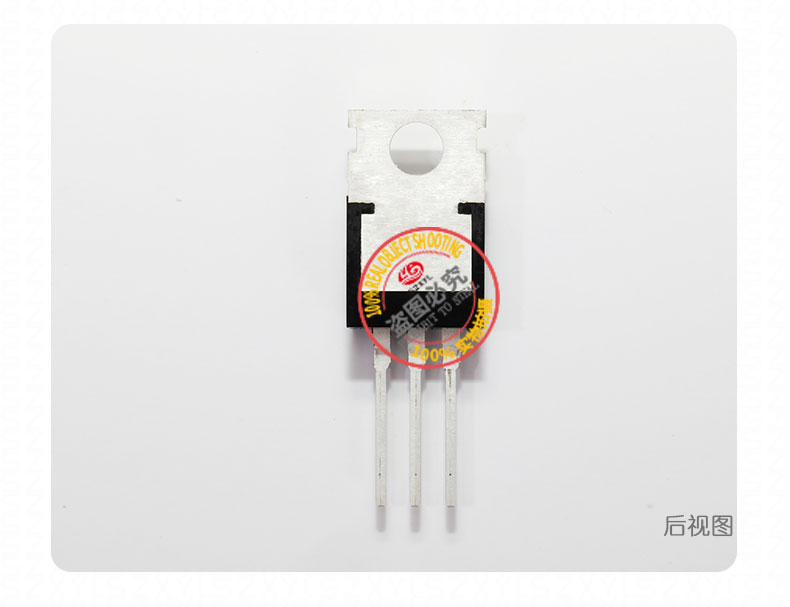

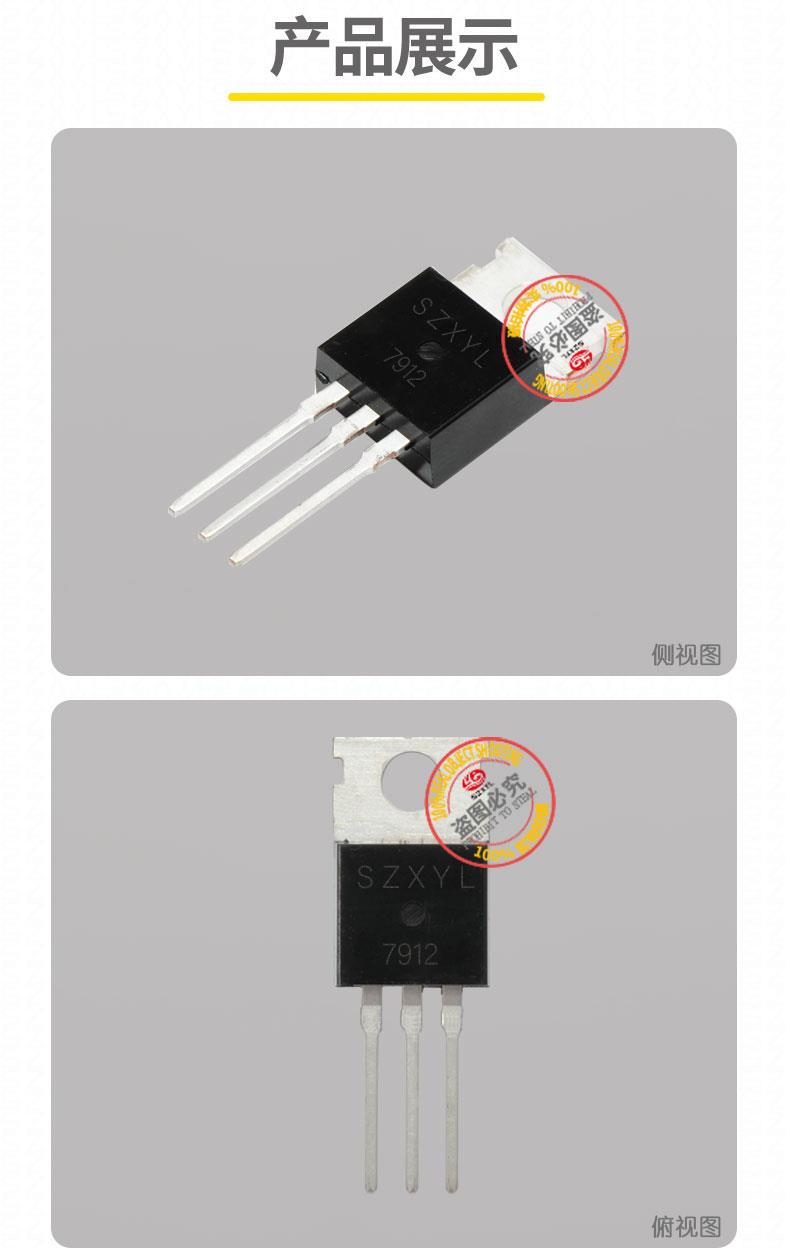

• TO-220 封装特性：
  • 散热结构：金属散热片与芯片内部集电极相连，可通过螺丝固定至外部散热器（如铝制散热片），显著降低结到环境的热阻。
  • 安装方式：标准直插式引脚（3 脚：输入、接地、输出），支持波峰焊或手工焊接，需注意引脚顺序。
• 散热建议：
  • 功耗计算：例如输入 -15V、输出 -12V、1A 电流时，功耗为 3W，需搭配面积 ≥30cm? 的铝制散热片；若输入 -25V、输出 -12V、1A 电流时，功耗达 13W，必须采用强制风冷或更大尺寸散热器。
  • 无散热器限制：在室温 25℃ 且无外部散热片时，TO-220 封装zui大可承受约 2.78W 功耗，需严格控制负载条件。
  • 热传导优化：使用导热硅脂（热阻 ≤0.5℃/W）增强散热片与封装的接触，可降低结温 10%-20%。

7912 TO-220 的应用场景与解决方案

1. 正负对称电源设计：
   • 与 7812 正电压稳压器组合使用，可构建 ?12V 双电源系统，广泛用于 音频放大器（如运算放大器供电）、精密测量设备及 工业控制模块。
   • 示例电路：通过伺服反馈机制优化电压稳定性，适用于实验室电源或医疗设备的 ECG 前置放大器供电。
2. 小功率设备稳压：
   • 消费电子：为传感器、微控制器、蓝牙模块等提供稳定 -12V 供电。
   • 通信设备：基站射频模块、光纤收发器的偏置电压源，或为低功耗 MCU 的负电源轨供电。
   • 工业自动化：PLC 模拟量输入模块、信号调理电路的参考电压源，或为电磁阀驱动电路提供稳定的负偏置。
3. 特殊功能扩展：
   • 电压微调：通过外接电阻或电位器可实现输出电压微调。
   • 瞬态响应优化：搭配电容网络改善负载瞬态响应，适合负载电流快速变化的场景。

   • 总结与优势

     he心价值：


     • 高性价比：作为经典线性稳压器，7912 TO-220 以低成本提供稳定 -12V 输出，适合批量生产项目。
     • 易用性：无需复杂外围电路，3 引脚设计支持即插即用，降低开发门槛；兼容标准 TO-220 封装，可直接替换同类产品。
     • 可靠性：内置多重保护机制，可在恶劣工业环境中长时间稳定运行。


     适用场景优先级：


     1. 低噪声需求：音频设备、医疗传感器的供电系统，要求纹波抑制比 ≥60dB。
     2. 双电源设计：?12V 对称电源系统，用于运算放大器或 ADC 参考电压。
     3. 空间受限项目：TO-220 封装紧凑，适合小型化 PCB 布局，尤其适用于手持设备或物联网终端。
     4.
