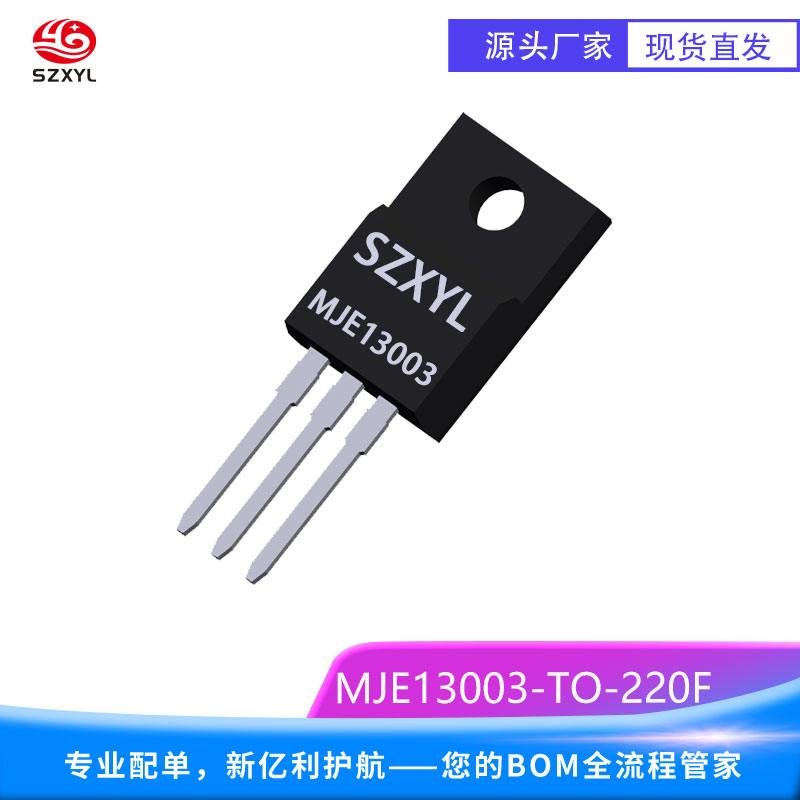

MJE13003

一、MJE13003基本信息

• 型号：MJE13003
• 类型：NPN 型硅功率开关晶体管
• 封装形式：TO-220F

二、MJE13003关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：400V。
   • 集电极 - 基极电压（VCBO）：700V
   • 发射极 - 基极电压（VEBO）：9V
   • 集电极连续电流（IC）：1.5A
   • 功率耗散（PD）：
     • 40W；
     • 1.25W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=0.5A、VCE=2V 时，hFE 范围8~40
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：1.2V。
3. 动态特性
   • 特征频率（fT）：5MHz。
   • 开关时间：
     • 下降时间（tf）：0.5μs。
     • 贮存时间（ts）：2.5μs。

三、封装与物理特性

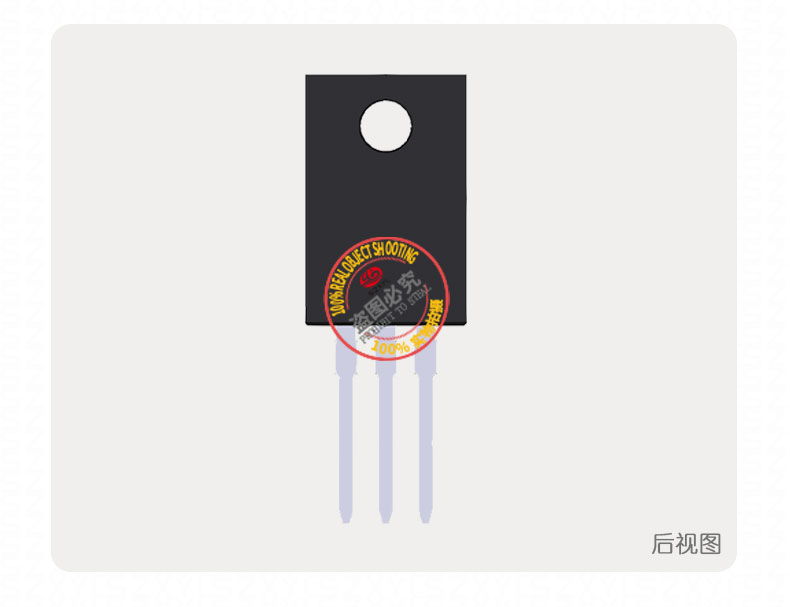

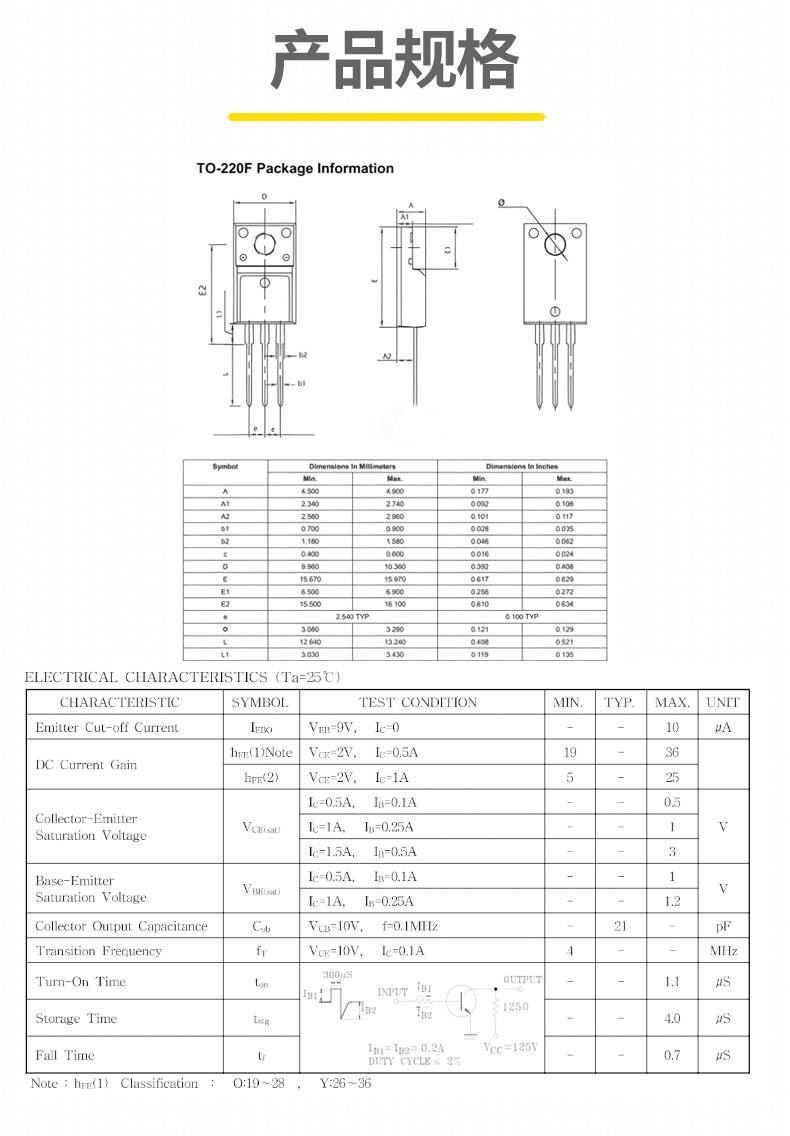

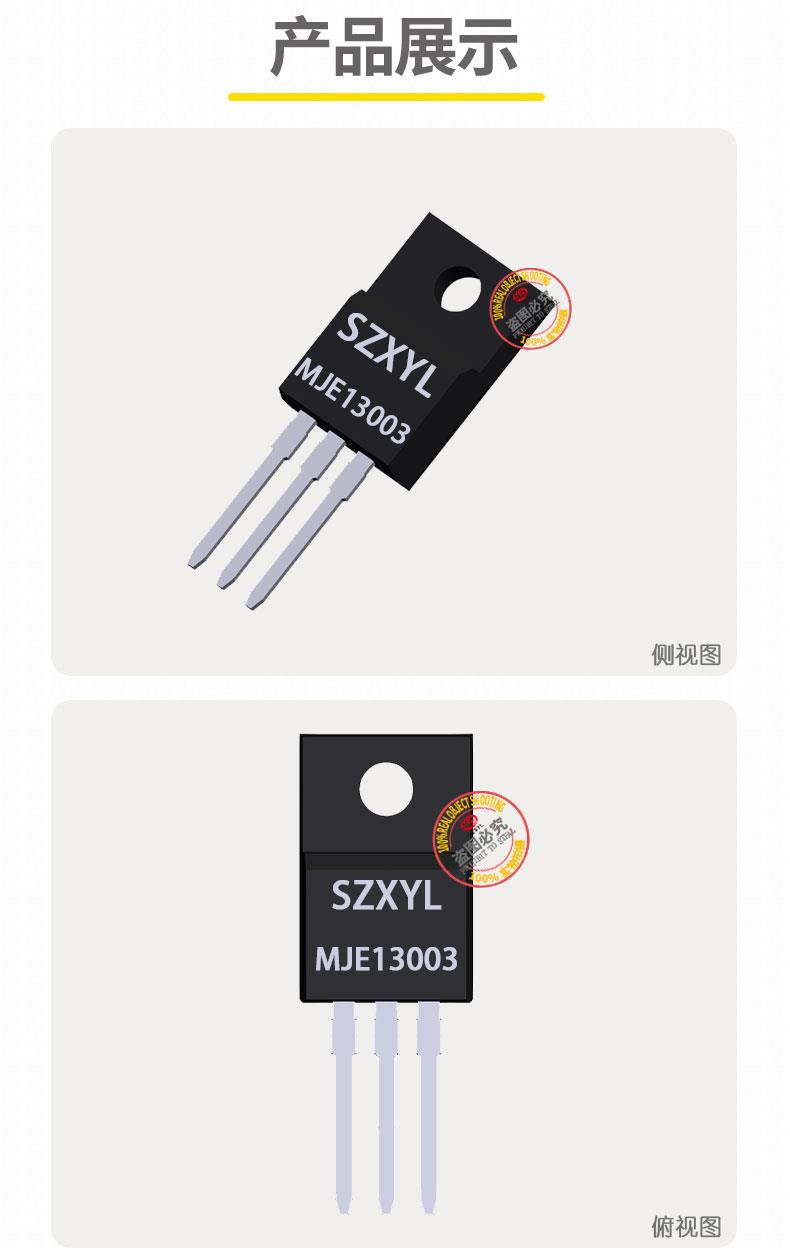

1. TO-220F 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫
   • 散热设计：
     • 典型热阻（RθJC）：2.5℃/W，配合散热器可将热阻（RθJA）降至≤50℃/W（自然对流）。
2. 材料与工艺
   • 采用高压外延平面工艺，优化快速开关特性，无内置反向二极管，需外部续流电路。
   • 塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 开关电源与逆变器
   • 反激式开关电源：处理 400V 输入电压，输出 12V/1A 直流电压，效率可达 85% 以上，配合 510KΩ 启动电阻和 10Ω 电流取样电阻实现稳定工作5。
   • 车载逆变器：将 12V 电池电压转换为 220V 交流电，支持 300W 负载，开关频率可达 50kHz，总谐波失真（THD）≤5%。
2. 电子镇流器与照明驱动
   • 荧光灯电子镇流器：驱动 36W 荧光灯管，处理 400V 电压波动，配合 TDA4863 控制芯片实现快速启动，响应时间≤10ms。
   • LED 照明驱动：通过 PWM 调制实现亮度调节，驱动高压 LED 串（如 48V/1.5A），功率因数（PF）≥0.95。
3. 工业控制与电机驱动
   • 中小型直流电机驱动：处理 400V 电压波动，驱动传送带、风机等负载（如 200W 电机），需外部续流二极管抑制反电动势，响应时间≤10ms。
   • 步进电机控制：利用低饱和电压（VCE (sat)=1.0V）实现低功耗驱动，适合自动化机械臂关节控制，定位精度 ?0.1?。

五、产品特点

1. 高电压与快速开关能力
   • 集电极 - 发射极电压（VCEO=400V）和集电极连续电流（IC=1.5A）适应高压开关场景，特征频率（fT=5MHz）支持高频应用（如 50kHz 开关电源）。
   • 低饱和电压（VCE (sat)=1.0V）和快速开关时间（tf=0.5μs）显著降低导通损耗和开关损耗。
2. 散热与绝缘优势（TO-220F 封装）
   • TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻（RθJC=2.5℃/W）确保在 40W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压（VCBO=700V）提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
