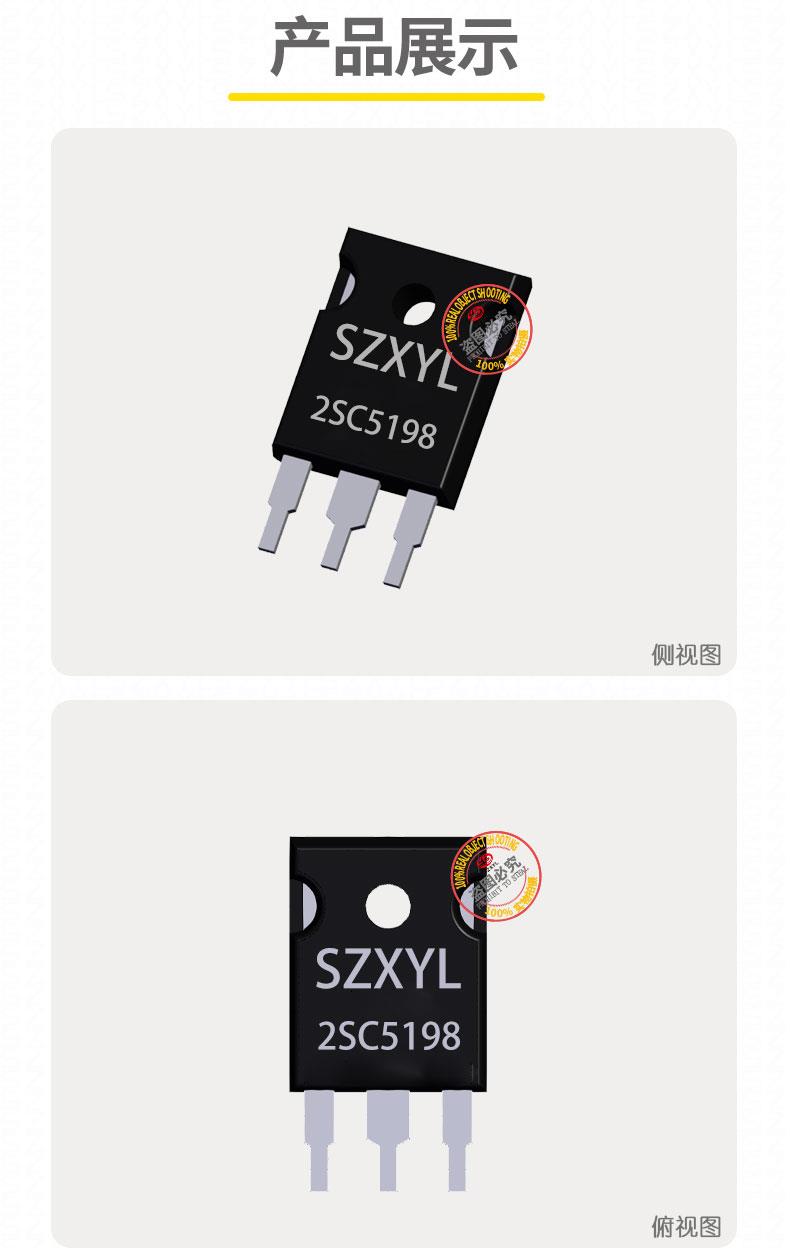

2SC5198 TO-247

一、2SC5198基本信息

• 型号：2SC5198
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-247

二、2SC5198关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：140V。
   • 集电极 - 基极电压（VCBO）：160V。
   • 发射极 - 基极电压（VEBO）：5V。
   • 集电极连续电流（IC）：10A。
   • 功率耗散（PD）：100W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=4A、VCE=4V 时，hFE≥20；
     • 当 IC=10A、VCE=4V 时，hFE≥5。
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.5V；
     • ≤3.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：1.5V。
3. 动态特性
   • 特征频率（fT）：30MHz。
   • 开关时间：
     • 延迟时间（td）：0.2μs；
     • 上升时间（tr）：0.8μs；
     • 存储时间（ts）：3.0μs；
     • 下降时间（tf）：2.0μs。

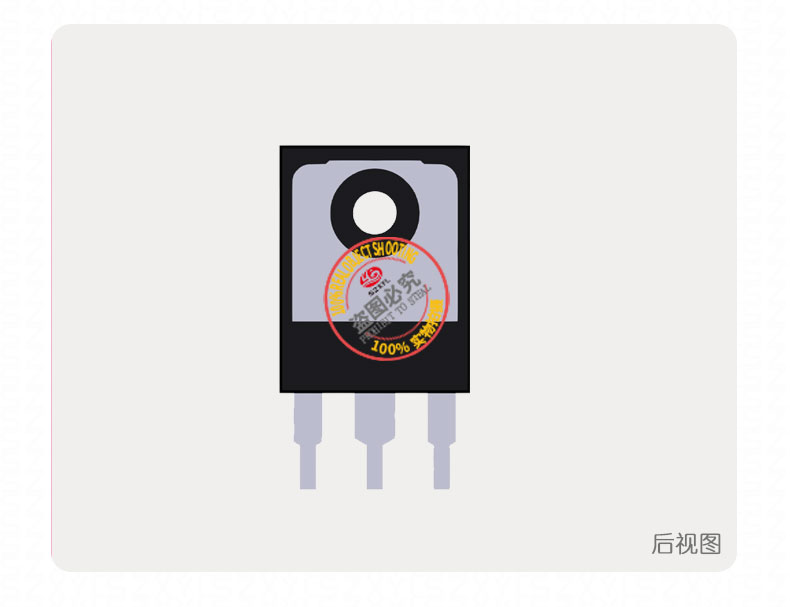

三、封装与物理特性

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。

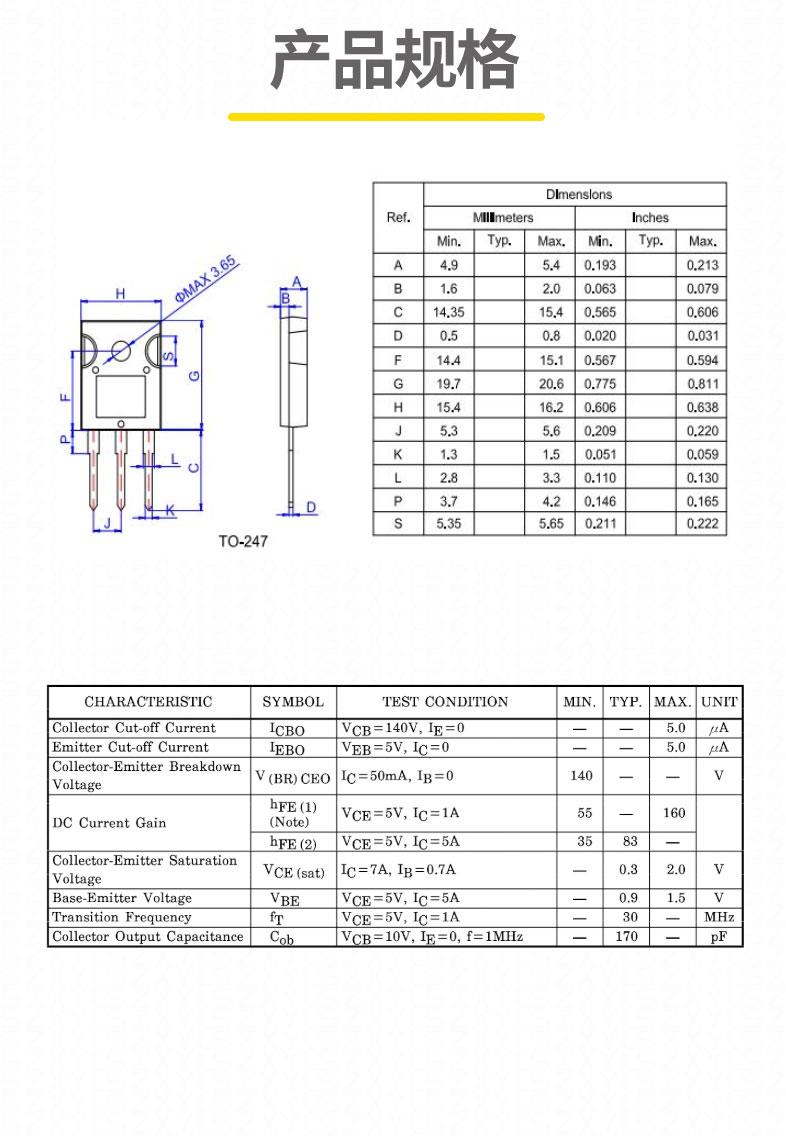

   • 尺寸：
     • 总长度：20.15mm；
     • 宽度：15.75mm；
     • 高度：5.15mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1.2℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W。
2. 材料与工艺
   • 采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 高保真功放电路：与 PNP 型 2SA1941 组成互补对称输出级，处理低失真音频信号放大，支持 10A 大电流驱动扬声器，适用于家用音响、汽车功放等。
   • 驱动级应用：作为末级驱动管，配合前级放大电路实现全桥输出，提升音频信号的功率输出能力。
2. 电机驱动与电源管理
   • 步进电机驱动：通过 PWM 控制实现高精度定位，支持 30A 脉冲电流，适用于工业自动化设备、3D 打印机等。
   • 低压直流电机驱动：处理宽输入电压的电机控制，支持 10A 连续电流，适用于电动工具、智能家居设备。
   • 线性稳压器：利用低饱和电压和高电流能力，实现高精度电压调节，适用于精密仪器电源。
3. 通用放大与开关
   • 继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，需外部并联续流二极管防止反向电压损坏。
   • LED 照明控制：作为线性调节器，稳定 LED 驱动电流，延长光源寿命。

五、产品特点

1. 高电流能力与低饱和损耗
   • 行业ling先的集电极连续电流和脉冲电流，可直接驱动高功率负载。
   • 低饱和电压有效减少导通损耗，适合长时间高负载运行。
2. 散热优势
   • TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的低压设备。
   • 典型热阻确保在高功率下仍能保持稳定性能，延长器件寿命。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压提供冗余设计，适应工业环境中的电压波动。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
