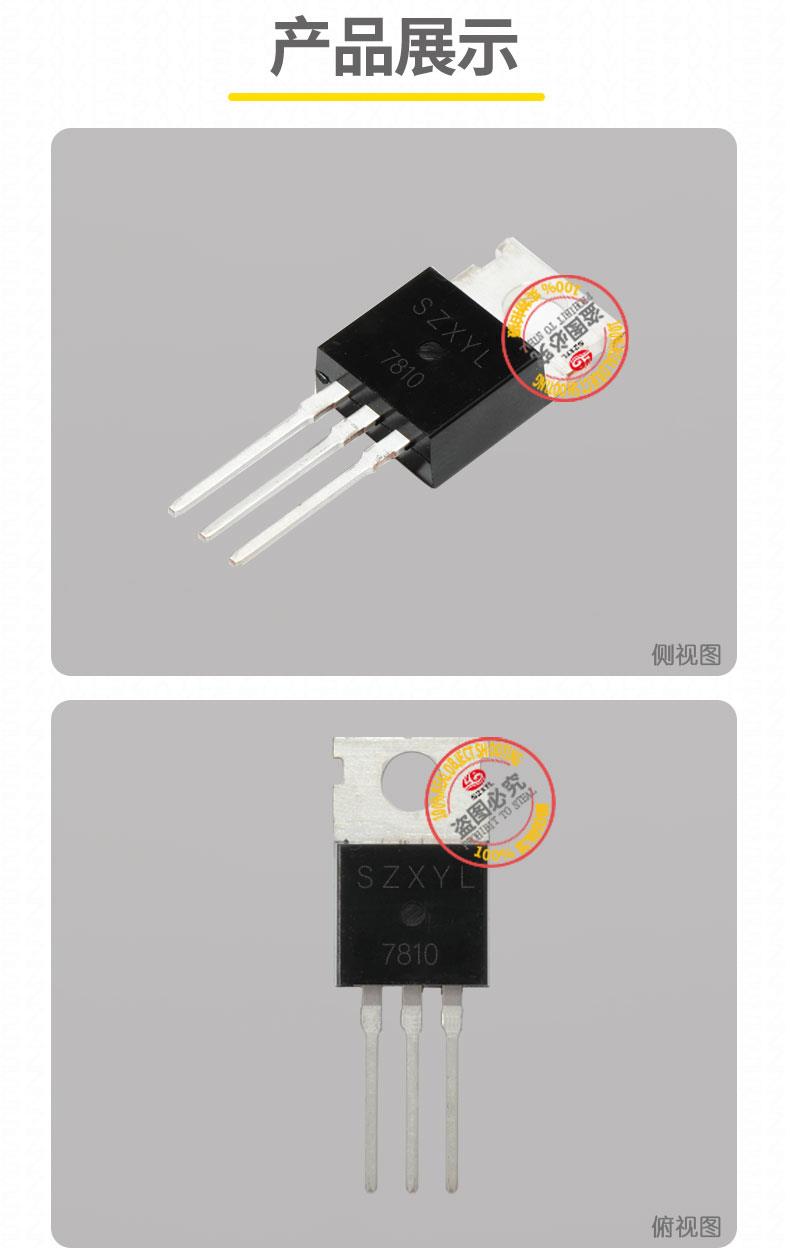

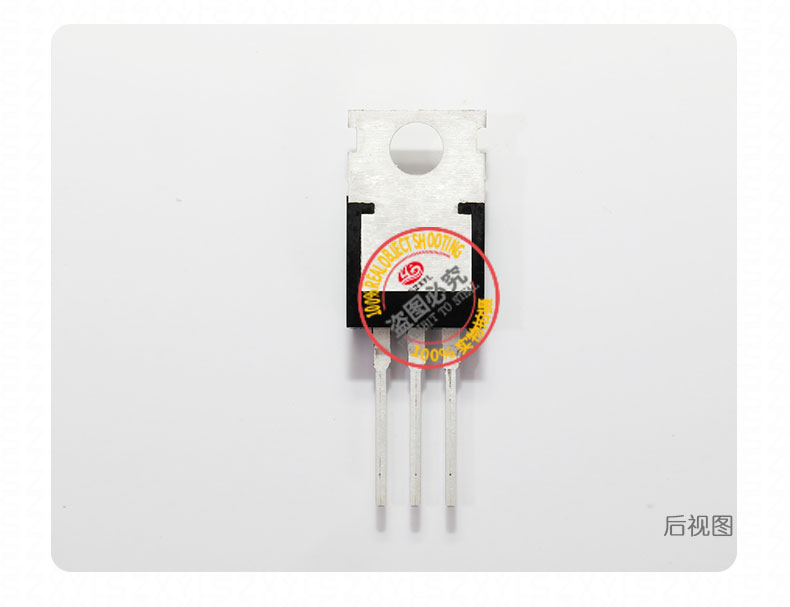

7810 TO - 220

一、产品概述

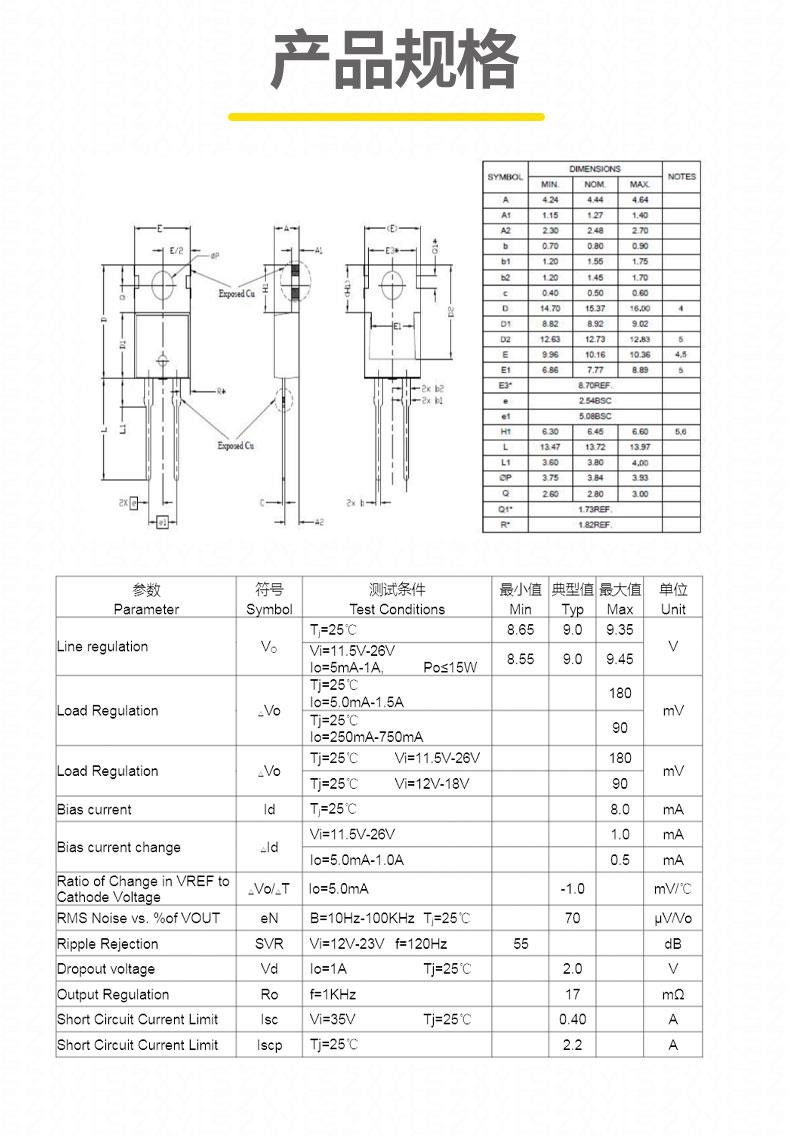

二、he心技术参数

1. 输入电压范围：适配 12 - 35V 的直流输入电压。
2. 输出电压：稳定输出 10V 直流电压。
3. 输出电流：具备强大输出能力，zui大输出电流达 1.5A。
4. 静态电流：无负载时，芯片自身消耗静态电流典型值在 4.3 - 5mA。
5. 电压调整率：7810 TO - 220 电压调整率通常在 0.1 - 0.12%/V。
6. 负载调整率：用于衡量芯片在负载电流变化时保持输出电压稳定的性能，约为 0.3 - 0.5%/A。
7. 纹波抑制比（100Hz 时）：它在 100Hz 频率下，纹波抑制比典型值处于 60 - 62dB。
8. 工作温度范围：拥有广泛工作温度适应性，为 - 40℃ ~ %2B125℃。
9. 存储温度范围：非工作状态下，芯片存储温度范围为 - 65℃ ~ %2B150℃。

三、显著产品特性

1. 卓越的输出稳定性：依托先进线性稳压技术，7810 TO - 220 对输出电压波动实现精准控制。
2. 全面的多重保护机制：
   • 过流保护：芯片内部集成过流保护电路，当输出电流超过约 1.5A 设定阈值，过流保护机制瞬间启动，自动限制输出电流增大。
   • 过热保护：内置灵敏温度监测电路，当芯片结温升至 150℃，过热保护功能迅速生效。
   • 安全工作区保护：针对内部调整管设置安全工作区保护电路，确保各种复杂工作条件下，调整管都工作在安全电气参数范围内。
3. 广泛的输入电压适应性：能适应 12 - 35V 超宽输入电压范围，通用性极强。
4. 出色的低噪声特质：抑制输入电压纹波能力卓越，具备出色低噪声特性。
5. 便捷的使用体验：外围电路设计极为简单，用户仅需在输入和输出端分别连接合适电容，芯片即可正常工作，无需复杂调试过程。

四、多元应用场景

1. 消费电子领域：
   • 小型充电器方面：常用于为额定电压 10V 的小型电子设备充电。
   • 数码产品 USB 供电模块场景：7810 TO - 220 可将 USB 接口输出的 5V 或其他非 10V 电压，经稳压功能转换为稳定 10V 输出。
2. 工业控制范畴：
   • PLC 控制器辅助电源场景：它可为 PLC 控制器部分电路模块提供稳定 10V 电源，保障 PLC 系统稳定运行。
   • 传感器信号采集模块方面：许多工业传感器需 10V 直流电源供电，7810 TO - 220 能为其提供稳定可靠电源。
3. 科教领域场景：
   • 单片机开发板应用
   • 电子实验教学设备方面
4. 通信设备领域：
   • 路由器 / 交换机的 10V 供电部分场景：它 可为路由器 / 交换机内部部分需 10V 工作电压的芯片或电路模块供电，确保设备长时间运行时电源始终稳定可靠。
   • 无线模块电源方面：它 能为无线模块提供稳定电源，确保无线模块工作时信号稳定、数据传输可靠。
5. 医疗电子范畴：
   • 低功率医疗仪器应用：它 可提供稳定 10V 电源，保障这些医疗仪器正常运行。
   • 便携式医疗设备电源管理方面：它作为电源管理关键器件，将电池电压转换为稳定 10V 输出，为设备内部传感器、微处理器等电路供电。
   •
