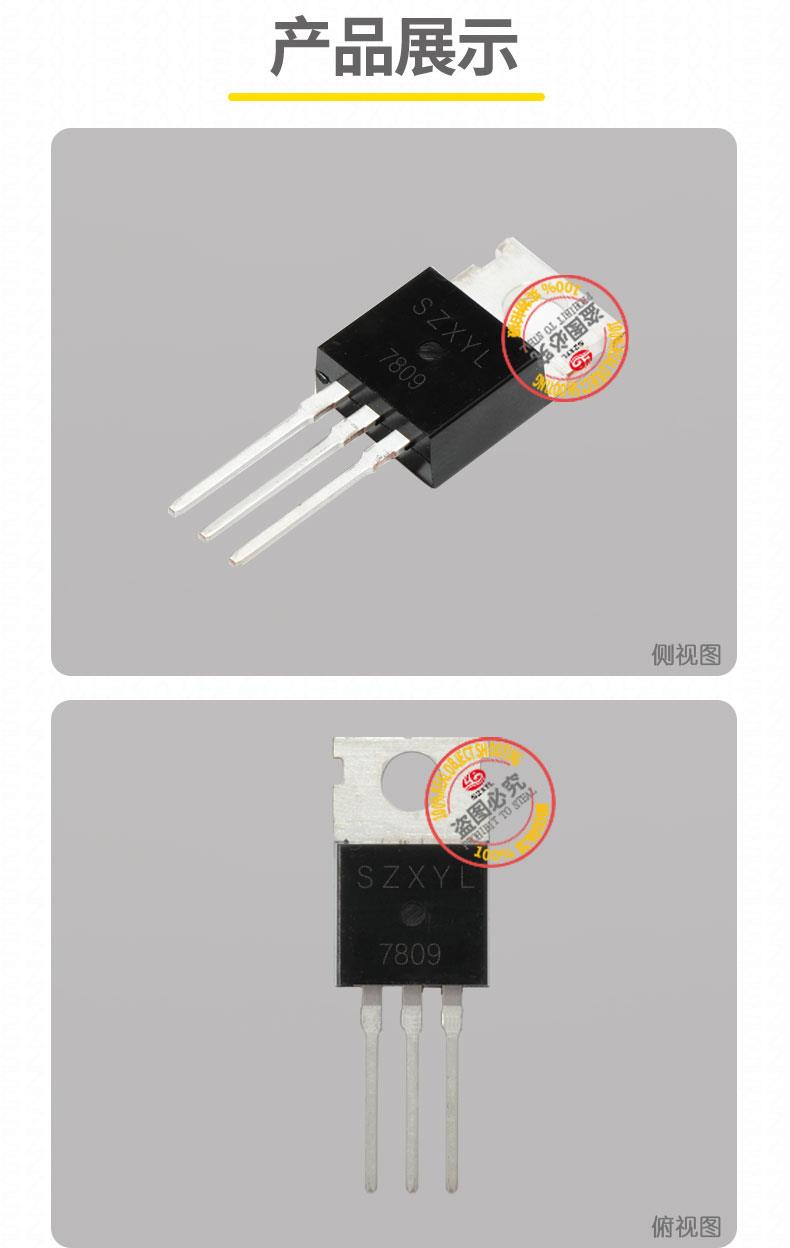

7809 TO-220 直插芯片 线性稳压器

供应7809 TO-220 直插芯片  线性稳压器
供应7809 TO-220 直插芯片  线性稳压器
  • 型号/规格:

    7809

  • 品牌/商标:

    SZXYL

  • 封装:

    TO-220

  • 批号:

    2025

  • 输出电压:

    9V

  • 输出电流:

    1.5A

  • 功率特性:

    小功率

  • 封装形式:

    TO - 220

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-19

7809 TO-220

一、产品概述

7809 TO - 220 是一款经典的三端线性稳压器,采用 TO - 220 封装形式,在电子设备的电源管理领域占据重要地位。

二、he心技术参数

  1. 输入电压范围:可适配 11 - 35V 的直流输入电压。
  2. 输出电压:能提供稳定的 9V 直流输出。
  3. 输出电流:具备强大的输出能力,zui大输出电流可达 1.5A。
  4. 静态电流:在无负载状态下,芯片自身消耗的静态电流典型值处于 4.3 - 5mA 之间。
  5. 电压调整率:7809 TO - 220 的电压调整率通常在 0.1 - 0.12%/V。
  6. 负载调整率:7809 TO - 220 的负载调整率约为 0.3 - 0.5%/A。
  7. 纹波抑制比(100Hz 时):在 100Hz 频率下,7809 TO - 220 的纹波抑制比典型值处于 60 - 62dB。
  8. 工作温度范围:拥有广泛的工作温度适应性,工作温度范围为 - 40℃ ~ %2B125℃。
  9. 存储温度范围:在非工作状态下,芯片的存储温度范围为 - 65℃ ~ %2B150℃。

三、显著产品特性

  1. 超凡的输出稳定性
  2. 全面的多重保护机制
    • 过流保护
    • 过热保护
    • 安全工作区保护
  3. 广泛的输入电压适应性:能够适应 11 - 35V 的超宽输入电压范围,这一特性赋予了它极高的通用性。
  4. 出色的低噪声特质:在抑制输入电压纹波方面表现卓越,具备出色的低噪声特性。
  5. 便捷的使用体验:外围电路设计极其简单,用户仅需在输入和输出端分别连接合适的电容,芯片即可正常工作,无需进行复杂的调试过程。

四、多元应用场景

  1. 消费电子领域
    • 小型充电器方面:常用于为额定电压为 9V 的小型电子设备充电。
    • 数码产品 USB 供电模块场景:一些需要通过 USB 接口获取 9V 电源的数码配件,通过其稳压功能精准转换为稳定的 9V 输出。
  2. 工业控制范畴
    • PLC 控制器辅助电源场景:在工业自动化控制系统中,可编程逻辑控制器(PLC)扮演着he心控制的关键角色。
    • 传感器信号采集模块方面:工业生产中广泛应用各种传感器来采集温度、压力、流量等物理量。
  3. 科教领域场景
    • 单片机开发板应用
    • 电子实验教学设备方面
  4. 通信设备领域
    • 路由器 / 交换机的 9V 供电部分场景:在网络通信设备中,路由器和交换机需要稳定的电源来保证其正常运行和数据的可靠传输。
    • 无线模块电源方面:随着无线通信技术的广泛应用,蓝牙模块、Wi - Fi 模块等无线通信模块在各种设备中大量使用。这些无线模块通常需要稳定的 9V 电源来保证其正常工作。
  5. 医疗电子范畴
    • 低功率医疗仪器应用:7809 TO - 220 可提供稳定的 9V 电源,为这些医疗仪器的正常运行提供保障。
    • 便携式医疗设备电源管理方面:在可穿戴式医疗设备,它 作为电源管理的关键器件,将电池电压转换为稳定的 9V 输出,为设备内部的传感器、微处理器等电路供电。
