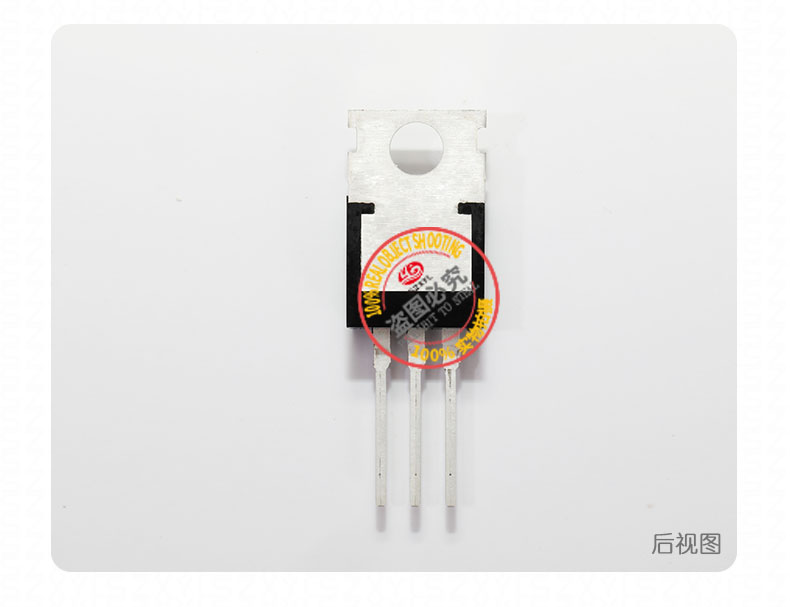

7808 TO-220

一、产品综述

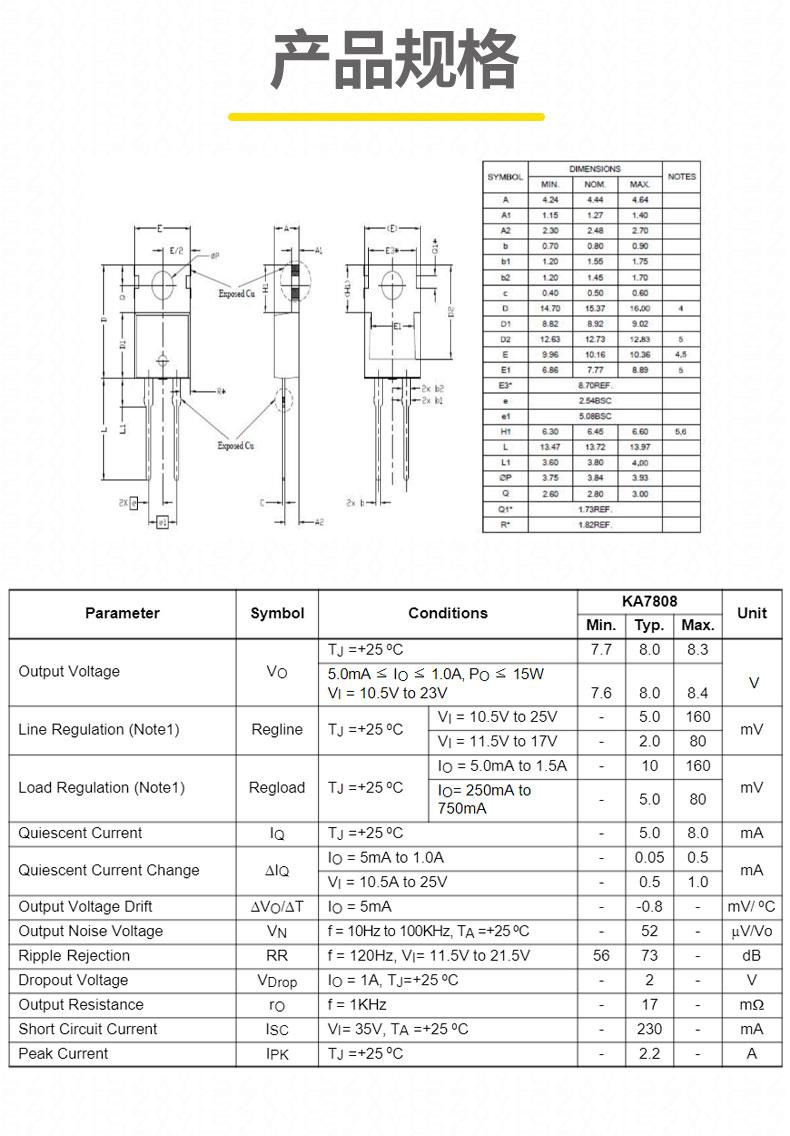

二、关键技术参数

1. 输入电压范围：可适配 7 - 35V 的直流输入电压。
2. 输出电压：稳定输出 8V 直流电压。
3. 输出电流：zui大输出电流达 1.5A，能满足多数中低功率负载供电需求。
4. 静态电流：无负载时，芯片自身消耗的静态电流典型值在 4.3 - 5mA。
5. 电压调整率：衡量芯片在输入电压变化时维持输出电压稳定的能力，7808 TO - 220 的电压调整率一般在 0.1 - 0.12%/V。
6. 负载调整率：体现芯片在负载电流变化时保持输出电压稳定的性能，约为 0.3 - 0.5%/A。
7. 纹波抑制比（100Hz 时）：用于评估芯片抑制输入电压纹波的能力，在 100Hz 频率下，典型值处于 60 - 62dB。
8. 工作温度范围：工作温度范围为 - 40℃ ~ %2B125℃。
9. 存储温度范围：非工作状态下，芯片存储温度范围为 - 65℃ ~ %2B150℃。

三、突出产品特性

1. 卓越的输出稳定性：运用先进线性稳压技术，7808 TO - 220 对输出电压波动控制出色。通过内部精密电压反馈调节机制，实时监测并调整输出电压，确保各种工况下都高度稳定。。
2. 完备的多重保护机制：
   • 过流保护：芯片集成过流保护电路。
   • 过热保护：内置灵敏温度监测电路，当芯片结温升至 150℃，过热保护功能迅速生效，芯片自动关断输出，进入自我保护状态，避免因温度过高造成yong久性损坏。
   • 安全工作区保护：针对内部调整管设置安全工作区保护电路，确保各种复杂工作条件下，调整管都工作在安全电气参数范围内。
3. 宽泛的输入电压适应性：能适应 7 - 35V 的广泛输入电压范围，通用性极高。
4. 出色的低噪声特质：在抑制输入电压纹波方面表现卓越，具有出色低噪声特性。
5. 简易的使用体验：外围电路设计极为简单，只需在输入和输出端分别连接合适电容，芯片即可正常工作，无需复杂调试过程。

四、多元应用场景

1. 消费电子领域：
   • 小型充电器方面：常用于为额定电压 8V 的小型电子设备充电
   • 数码产品 USB 供电模块场景
2. 工业控制范畴：
   • PLC 控制器辅助电源场景：7808 TO - 220 可为 PLC 控制器部分电路模块提供稳定的 8V 电源，保障 PLC 系统稳定运行。
   • 传感器信号采集模块方面：工业生产广泛应用各类传感器采集温度、压力、流量等物理量，许多工业传感器需 8V 直流电源供电， 能为其提供稳定可靠电源
3. 科教领域场景：

• 单片机开发板应用
• 电子实验教学设备方面

2. 通信设备领域：
   • 路由器 / 交换机的 8V 供电部分场景
   • 无线模块电源方面
3. 医疗电子范畴：
   • 低功率医疗仪器应用
   • 便携式医疗设备电源管理方面
