LB122The心特性

1. 高电压与大电流能力
   集电极 - 发射极电压（VCEO）达 400V，可承受 1.5A 连续集电极电流（IC），功率耗散能力 15W（25?C 环境温度，需配合散热片）。其发射极 - 基极电压（VEBO）8V，支持直接驱动高压信号源，内置基极 - 发射极电阻（需外部串联 1kΩ 限流电阻）可有效限制漏电流。
2. 低饱和压降与快速开关特性
   集电极 - 发射极饱和电压（VCE (sat)）仅 0.7V（@0.3A），典型值 0.8V（@0.5A），显著降低导通损耗。直流电流增益（hFE）范围为 15-60（典型值 30），在高电流下仍能保持稳定放大能力（hFE≥15@1A），适用于需要快速响应的 PWM 控制电路。其反向恢复时间（trr）≤400ns，支持高频开关应用（如 30kHz PWM 信号）。
3. 宽温域可靠性


   结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业逆变器、高压电源等严苛环境。其反向恢复时间（trr）≤400ns，支持高频开关应用（如 30kHz PWM 信号）。

4.

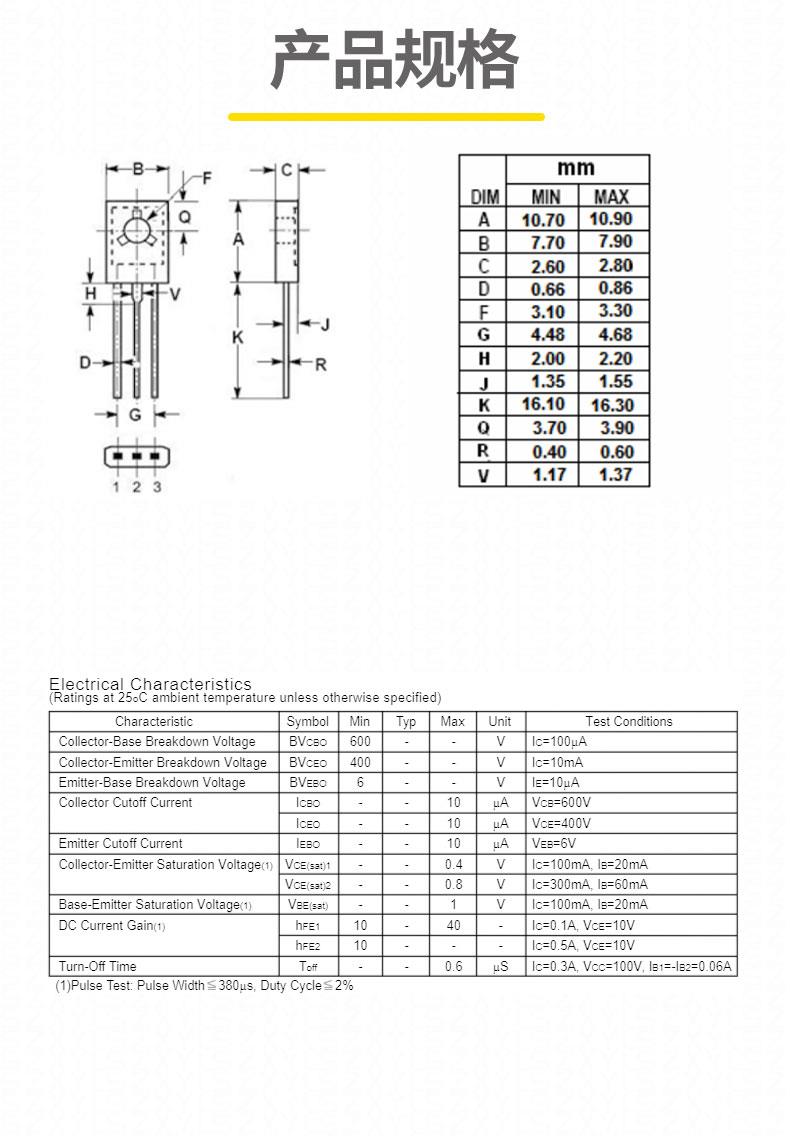

   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	400	V
   集电极电流（连续）	1.5	A
   功率耗散（25?C）	15（带散热片）	W
   直流电流增益（hFE）	15-60（典型值 30）	-
   集电极饱和压降	≤0.7（@0.3A）	V
   反向恢复时间	≤400	ns
   结到管壳热阻	10（ST）/3.5（Central）	?C/W
   结到环境热阻	83.4（自然冷却）	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

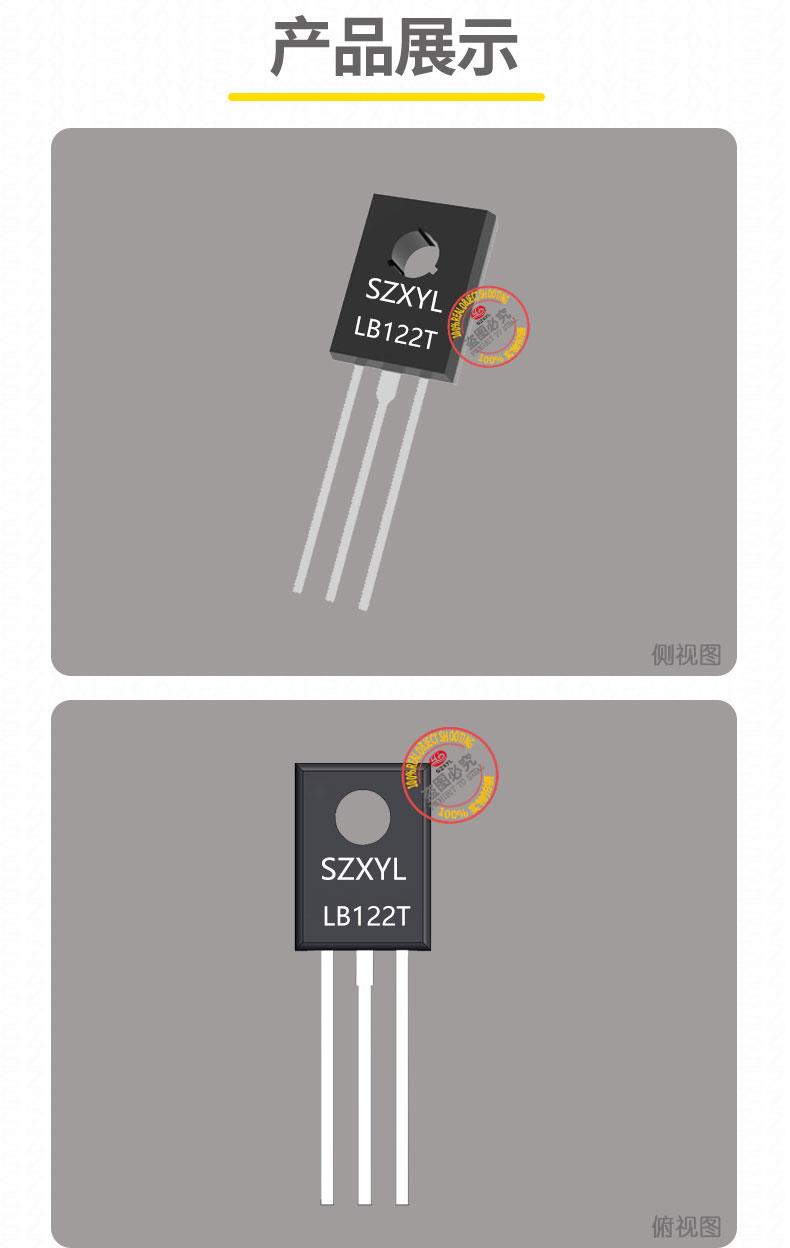

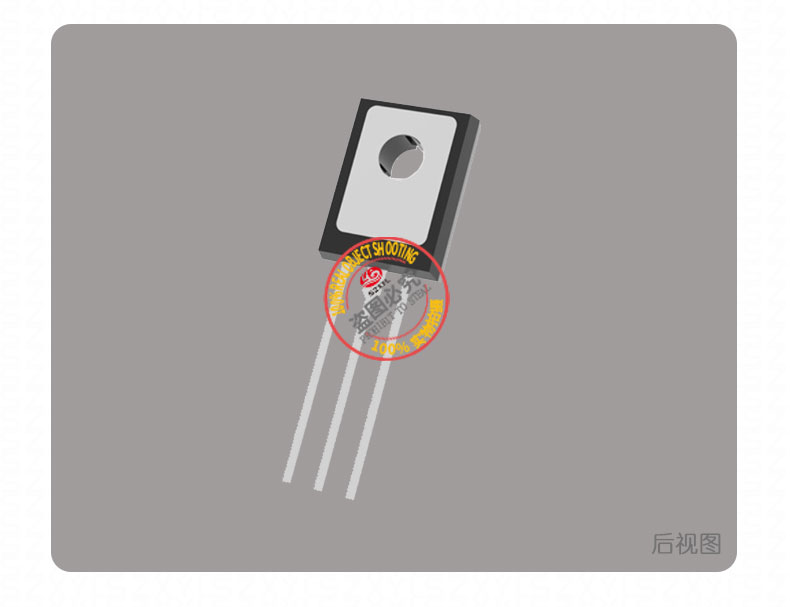

LB122T封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 引脚特性：基极驱动电流典型值 25mA（@0.3A IC），建议串联 1kΩ 限流电阻以保护输入级。

LB122T典型应用

1. 高压逆变器与电机控制
   作为 PWM 逆变器的功率开关管，可驱动 400V 以下的三相电机（如 3kW 工业电机），配合续流二极管（如 1N4007）可保护电路免受反电动势冲击。在电动工具中，其快速开关能力（开关时间≤1μs）可实现精准的速度控制。
2. 高压电源与工业设备
   用于 400V 高压线性稳压器的扩流电路，可将输出电流提升至 1.5A（如 LM317T%2BLB122T 组合），纹波电压低于 50mV。在 X 光机等医疗设备中，其高电压特性可满足高压发生器的需求。
3. 高速开关与继电器驱动
   直接驱动 220V/1.5A 继电器或电磁阀，其 400V 耐压能力可适应工业电网波动。在智能家居系统中，可用于控制高压设备（如电动卷帘门）的正反转。
4. 电焊机与加热控制


   在小型电焊机中，其低饱和压降特性可提升焊接效率（如在 300V/1.5A 焊接模块中，能效提升 10%）。在工业加热设备中，可通过 PWM 信号jing确控制温度。

5.
