KSC2690he心特性

1. 高电压与大电流能力
   集电极 - 发射极电压（VCEO）达 120V，可承受 1.2A 连续集电极电流（IC），功率耗散能力 20W（25?C 环境温度，需配合散热片），自然冷却下功率耗散为 1.2W。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，基极驱动电流典型值 10mA（@1A IC），建议串联 1kΩ 限流电阻以保护输入级。
2. 低饱和压降与高增益
   集电极 - 发射极饱和电压（VCE (sat)）仅 0.7V（@1A），显著降低导通损耗。直流电流增益（hFE）范围为 60-320，根据后缀字母分为不同等级（如 R 级 60-120、O 级 100-200、Y 级 160-320），在高电流下仍能保持稳定放大能力（hFE≥60@1A），适用于需要高增益的驱动电路。其反向恢复时间（trr）≤2μs，支持高频开关应用（如 20kHz PWM 信号）。
3. 宽温域可靠性


   结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。需注意该型号未内置阻尼二极管，设计时需外部并联续流二极管（如 1N4007）以抑制反电动势。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	120	V
   集电极电流（连续）	1.2	A
   功率耗散（25?C）	20（带散热片）	W
   直流电流增益（hFE）	60-320（分级）	-
   集电极饱和压降	≤0.7（@1A）	V
   反向恢复时间	≤2	μs
   结到管壳热阻	62.5	?C/W
   结到环境热阻	83.4	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

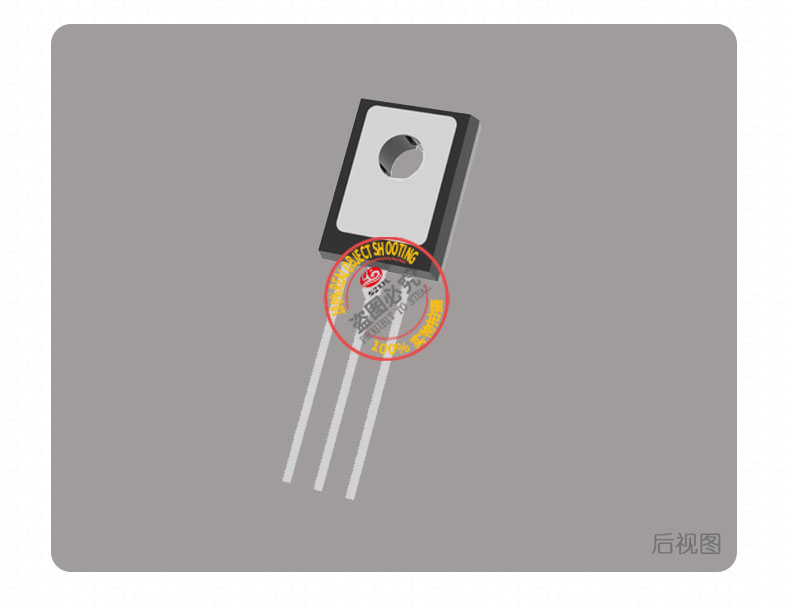

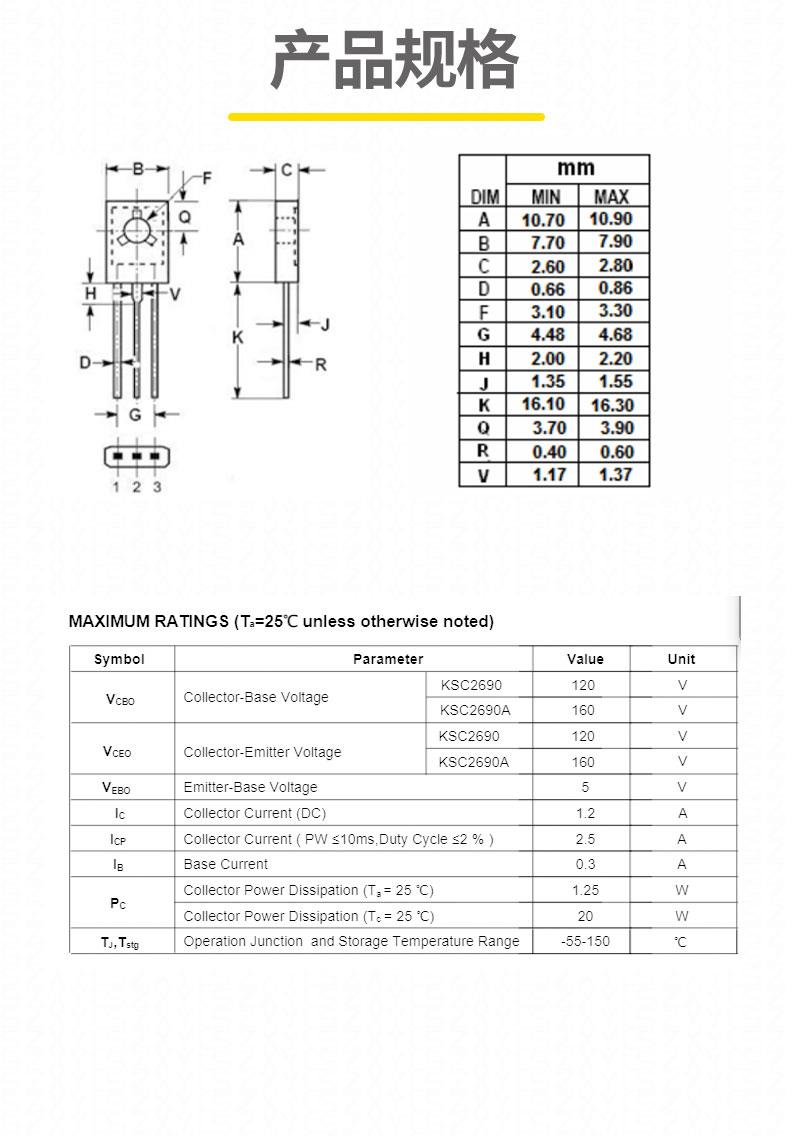

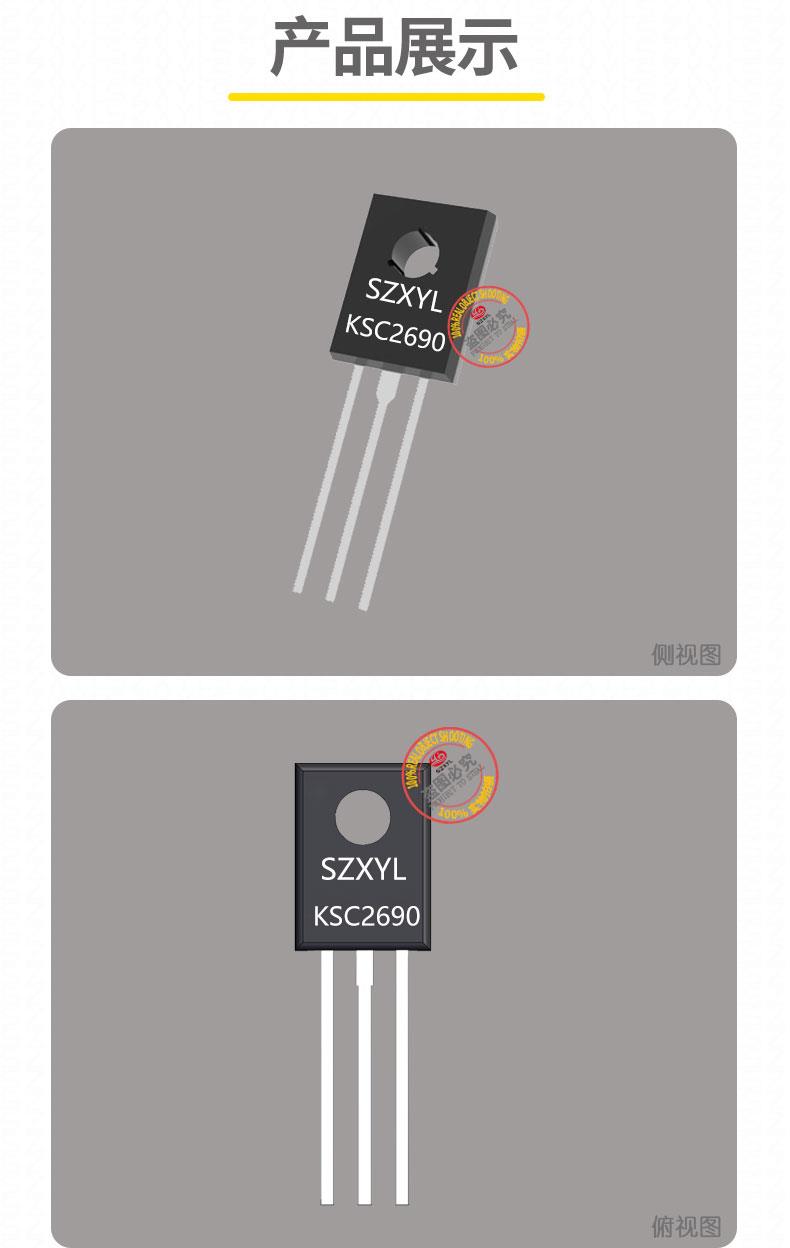

KSC2690封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 62.5?C/W，结到环境热阻（RθJA）83.4?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥100mm?）使用。

KSC2690典型应用

1. 高压线性稳压器
   与 LM317T 等稳压器组合使用，可将输出电流提升至 1.2A，纹波电压低于 100mV，适用于 12-120V 宽输入电压的电源系统。
2. 音频功率放大器
   作为音频功率放大器的推动级，可将输入信号放大至驱动 8Ω 扬声器（如 10W 音频模块），失真度低于 0.1%。常与互补配对管 KSA1220-Y 配合使用，实现高保真音响系统设计。
3. 工业控制与汽车电子
   在工业 PLC 控制模块中，直接驱动 24V/1A 电磁阀等执行器；在汽车雨刮器电机驱动电路中，可承受汽车电源波动（12-16V）并提供稳定输出。
4. 高压开关电路


   用于 120V 高压开关电源的 DC-AC 转换，其快速开关能力（开关时间≤2μs）可实现高效的能量转换，适用于小型逆变器设计。

5.
