2SC3421he心特性

1. 高压率设计
   集电极 - 发射极击穿电压（VCEO）达120V，可承受1A 连续集电极电流（IC）和3A 脉冲电流（ICP），功率耗散能力10W，带散热片时可提升至30W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压典型值1V，显著低于同类高压器件，适合对导通损耗敏感的线性放大场景。其 **120MHz 截止频率（fT）** 支持中低频信号放大，如音频功率放大器的驱动级。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持120V 电压下 1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与低噪声特性


   直流电流增益（hFE）范围80~240（@0.5A, 5V），基极驱动电流需求极低。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	120	V
   集电极电流（连续）	1	A
   集电极电流（脉冲）	3	A
   功率耗散（25?C）	10（自然冷却）	W
   功率耗散（带散热片）	30%2B	W
   直流电流增益（hFE）	80~240（@0.5A）	-
   集电极饱和压降	≤1（@0.5A）	V
   截止频率（fT）	120（@5V, 100mA）	MHz
   结到管壳热阻	25（估算值）	?C/W
   结到环境热阻	82	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126	-

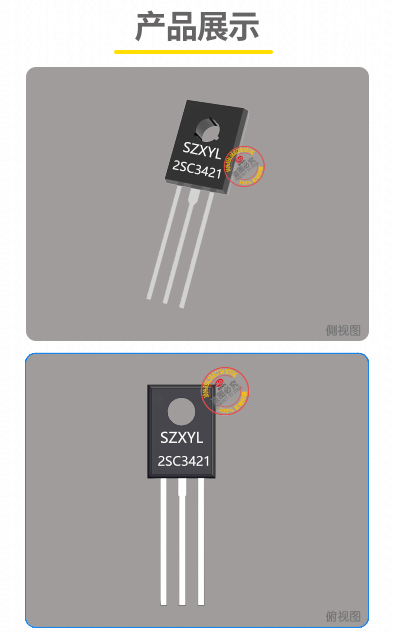

2SC3421封装与引脚

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约25?C/W，结到环境热阻（RθJA）82?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥100mm?）使用。

2SC3421典型应用

1. 音频功率放大与驱动
   作为60-80W 音频放大器的驱动级，与互补配对管 2SA1358（PNP）配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。在汽车音响系统中，支持12-16V 电源电压，可直接驱动率音频模块，建议在输出端并联 RC 吸收电路以抑制高频振荡。
2. 工业高压开关与电源管理
   在工业 PLC 控制模块中，兼容24V 系统，实现120V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在120V，输出电流达1A，纹波电压低于100mV。其低饱和压降特性可有效降低功耗，提升系统效率。
3. 继电器与电磁阀驱动
   直接驱动24V 继电器线圈，控制电流达1A，响应时间小于10ms；在汽车点火电路中，可承受12-16V 电源波动并提供稳定输出，直接驱动1A 电磁阀等执行器。建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
4. 高压测试设备与医疗仪器


   在高精度测试设备中，可提供稳定的偏置电压，支持120V 母线电压，配合运算放大器实现微电流放大。建议在信号输入端并联 LC 滤波电路以抑制电源噪声。
