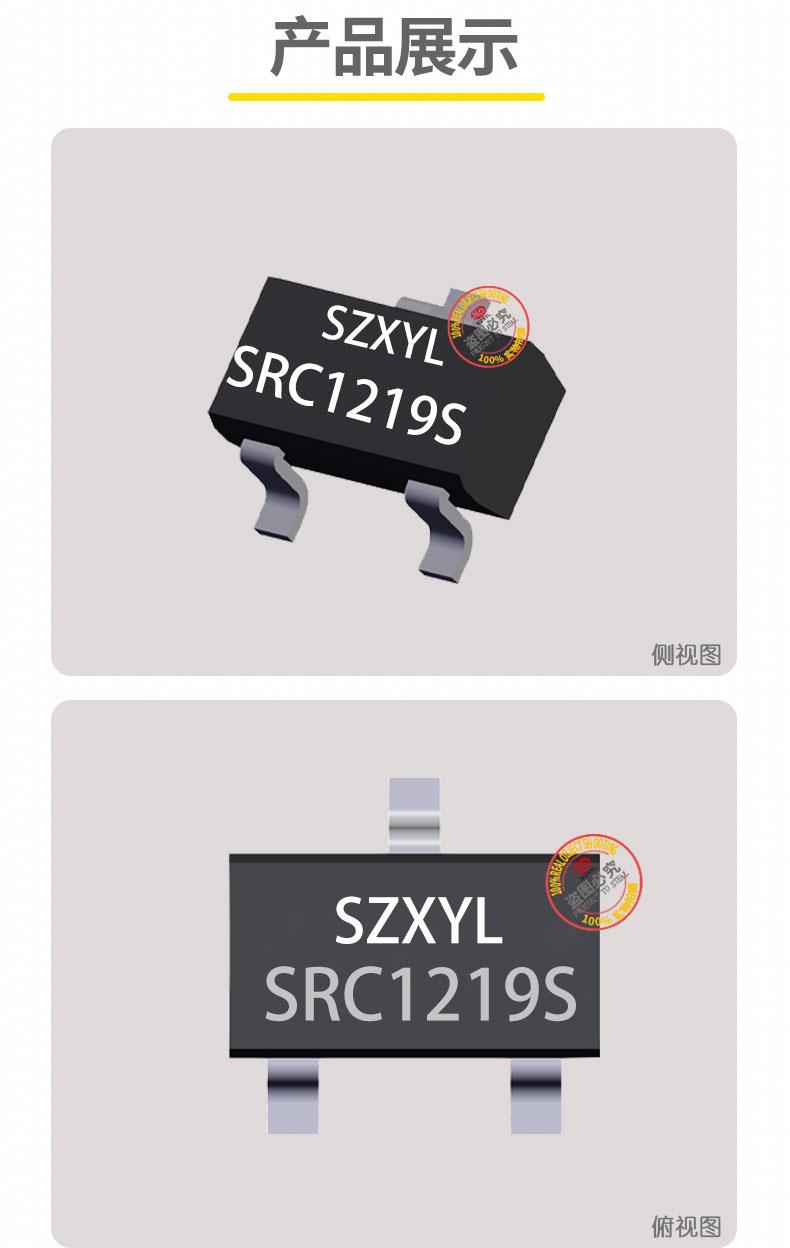

SRC1219S 是一款专为现代电子设备设计的 NPN 型晶体管，采用 SOT-23 封装，具备优异的电气性能和稳定性。该器件内置基极偏置电阻网络，可直接与逻辑信号接口，简化电路设计复杂度。其集电极电流（Ic）可达 100mA，集电极 - 发射极电压为 50V，适用于中小功率开关、放大及信号调理等场景，广泛应用于消费电子、工业控制及汽车电子等领域。
高集成度与简化设计
内置 4.7kΩ 和 10kΩ 基极电阻网络，无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和 PCB 空间占用。典型直流电流增益（hFE）为 30~200，满足多数低功耗放大需求。
宽工作范围与可靠性
- 集电极 - 发射极电压（VCEO）：50V
- 集电极电流（Ic）：100mA（连续）
- 工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
- 采用先进半导体工艺，静态电流（Iq）低于 1μA，适合电池供电设备。
环保与安全ren证
产品符合 RoHS 标准，确保生产和使用过程中不含有害物质（如铅、汞、镉等），满足欧盟及quan球环保法规要求。
- 消费电子：手机、平板电脑的电源管理电路、背光控制及信号切换。
- 工业控制：PLC 输入输出模块、电机驱动电路、温度监测设备的信号放大与隔离。
- 汽车电子：车载传感器接口、LED 照明驱动及信息娱乐系统的逻辑控制。
- 通信设备：基站射频模块、光纤通信接口的信号调理与电平转换。

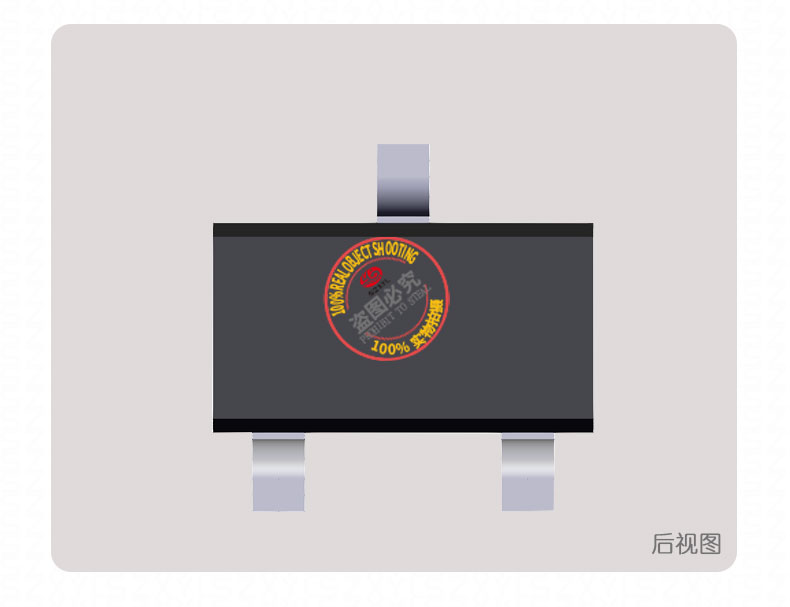

- 封装形式：SOT-23（3 引脚）
- 引脚功能：
- 引脚 1（基极 B）：控制信号输入（内置 4.7kΩ 电阻至发射极）。
- 引脚 2（发射极 E）：接地或低电平参考（内置 10kΩ 电阻至基极）。
- 引脚 3（集电极 C）：输出信号或负载连接。
- 引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（B-E-C 顺序）。

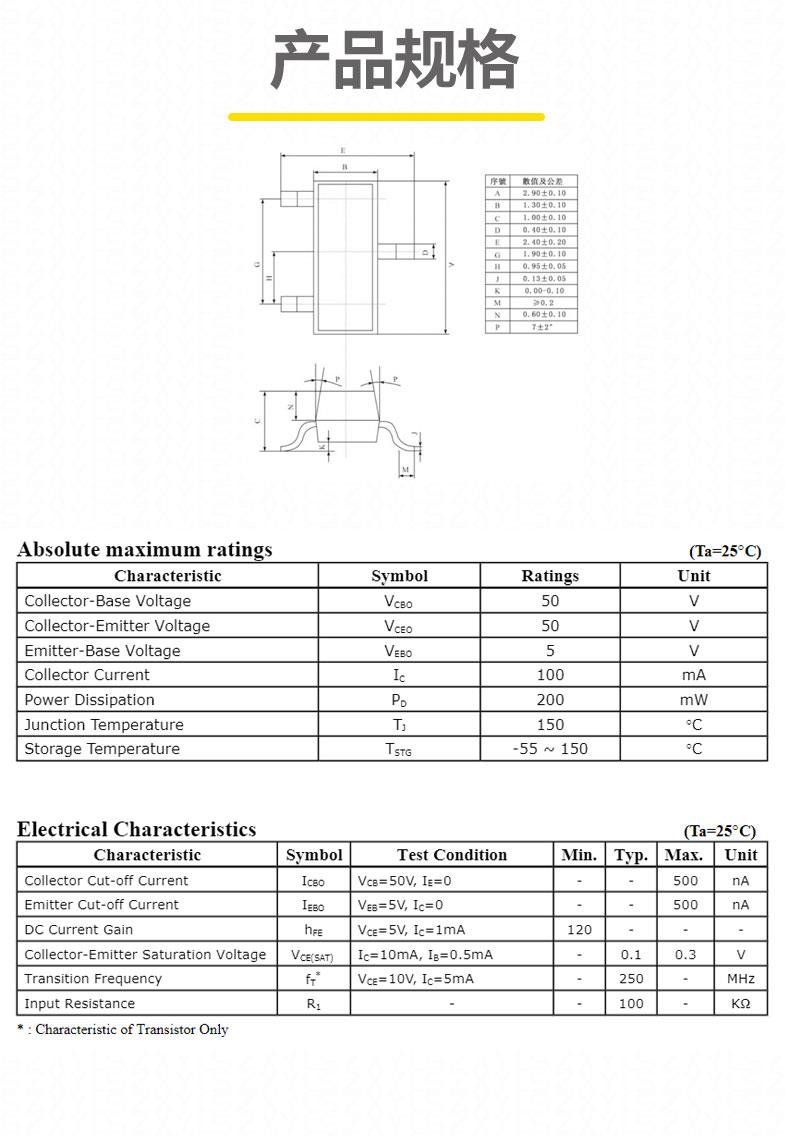

| 参数 | 符号 | 典型值 | 单位 |
|---|
| 集电极 - 发射极电压 | VCEO | 50 | V |
| 集电极电流 | Ic | 100 | mA |
| 基极 - 发射极电压 | VBE | 1.2 | V |
| 直流电流增益 | hFE | 30~200 | - |
| 工作温度范围 | Tj | -55~%2B150 | ℃ |
| 封装尺寸（长 ? 宽 ? 高） | - | 2.9?1.6?1.1 | mm |
| 内置基极电阻 | R1/R2 | 4.7kΩ/10kΩ | - |
- 焊接工艺：建议采用回流焊，焊接温度控制在 260℃以内，避免元件过热损坏。
- 存储条件：干燥环境（湿度≤60%），避免直接暴露于高温或腐蚀性气体中。
- 电路设计：使用前需确认电路参数，确保不超过元件的zui大额定值（如 VCEO、Ic）。
- 数据手册：具体参数以 AUK guan方zui新数据手册为准，建议联系供应商获取详细技术文档。
SRC1219S 凭借其高集成度、低功耗和可靠性能，成为中小功率电子电路的理想选择
