BSP16 he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：300V，支持宽输入电压范围，适用于工业 48V 电源、汽车 24V 系统及通信设备高压模块，可承受车载电源的浪涌电压。
  • 集电极电流（IC）：连续 100mA（直流），脉冲电流能力可达 200mA，满足中小功率继电器驱动、高压信号放大等需求，如汽车电子中的点火控制电路。
  • 直流电流增益（hFE）：zui小值 30@50mA、10V（测试条件：Ic=50mA, Vce=10V），典型值范围 30~300，适合需要中等增益的驱动电路，如电话通信中的音频放大模块。
  • 特征频率（fT）：15MHz（典型值），支持中低频信号处理，如工业控制中的 PWM 调制及汽车点火系统的快速响应。
  • 饱和电压（VCE (sat)）：2V@5mA、50mA（测试条件：Ic=50mA, Ib=5mA），适合高压开关场景，配合外部驱动电路可优化导通损耗。
  • 耗散功率（PD）：1.5W（SOT-223 封装典型值），配合背部导热焊盘设计，支持持续高负载工作，适用于 24V 工业电源模块。
• 工作范围：
  • 温度范围：-65?C 至 %2B 150?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：1 级（无限存储时间），默认符合行业标准，便于长期库存管理。

BSP16 封装与结构

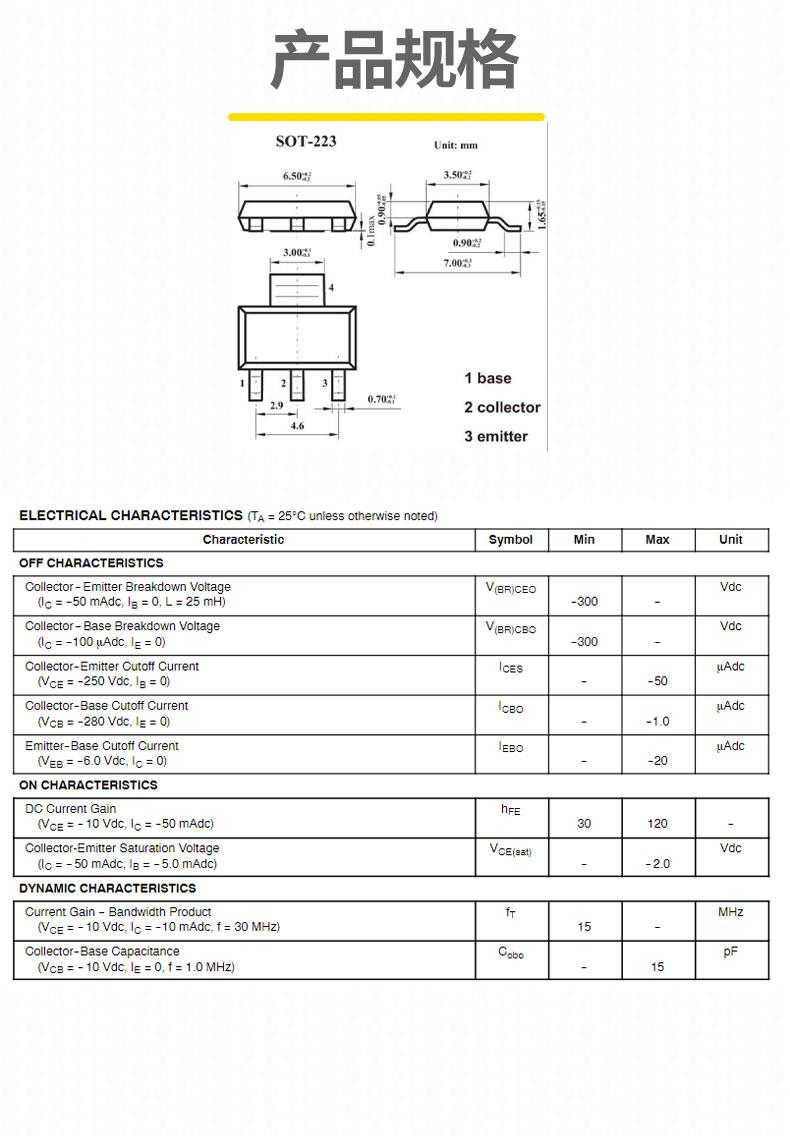

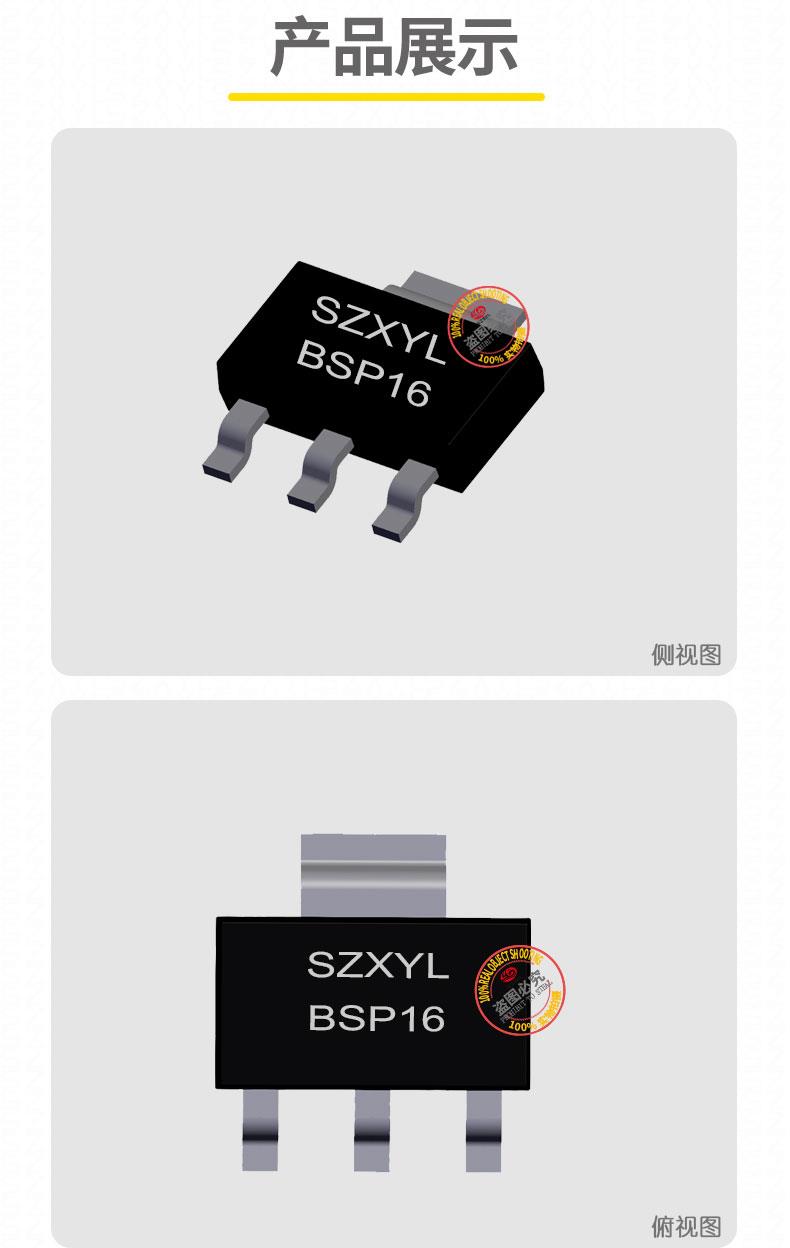

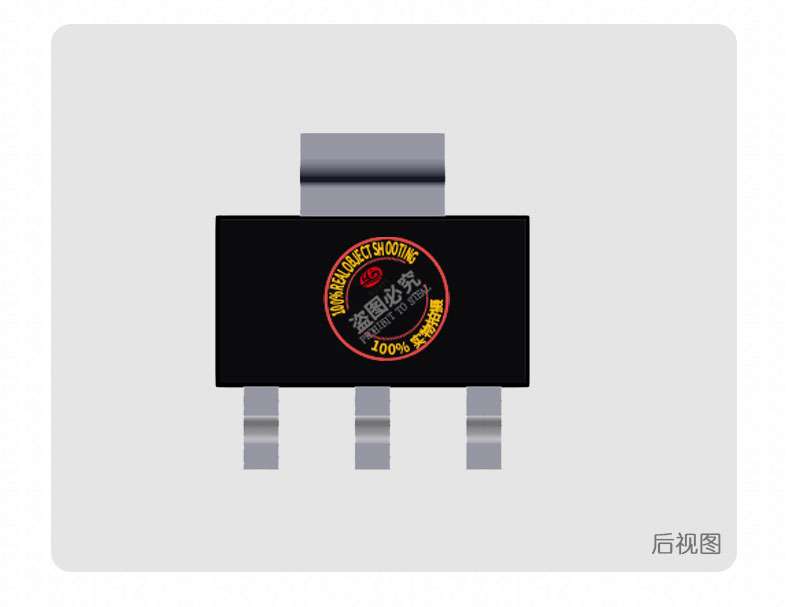

• 封装形式：SOT-223（4 引脚），尺寸 6.5?3.5?1.65mm，符合 JEDEC 标准，支持自动化贴片生产，引脚配置为 1 脚基极（B）、3 脚发射极（E）、2/4 脚集电极（C），集电极与封装背部导热焊盘直接连接以优化散热。
• 散热优化：背部大面积导热焊盘提升散热效率，可直接替换 DPAK 封装器件，降低 PCB 布局复杂度，适合紧凑型高压驱动模块。典型热阻参数为 θJA（结到环境）93?C/W（无散热片），θJC（结到外壳）12?C/W（带散热片），通过 PCB 覆铜设计可进一步优化散热性能。

BSP16 应用领域

• 工业控制：
  • 高压继电器驱动：300V 电压耐受性支持工业设备中的高压继电器控制，响应时间 < 5ms，配合续流二极管实现可靠保护，如 PLC 中的高压输出模块。
  • 精密信号放大：30~300 倍电流增益与低噪声设计，适用于工业传感器信号调理电路，如压力传感器的线性放大模块。
• 汽车电子：
  • 点火系统控制：300V 电压支持汽车点火线圈驱动，100mA 连续电流满足中小功率负载需求，配合 RC 吸收电路实现快速关断。
  • 电源管理：在汽车 24V 转 5V 的 DC-DC 转换器中，作为功率级开关管，低饱和电压设计可降低导通损耗，提升系统能效至 85% 以上。
• 通信设备：
  • 电话线路接口：300V 电压耐受性支持电信设备中的高压线路驱动，如 POTS（普通电话服务）模块的线路接口电路。
  • 射频信号放大：15MHz 特征频率支持中低频信号处理，如基站射频前端的预放大级。
