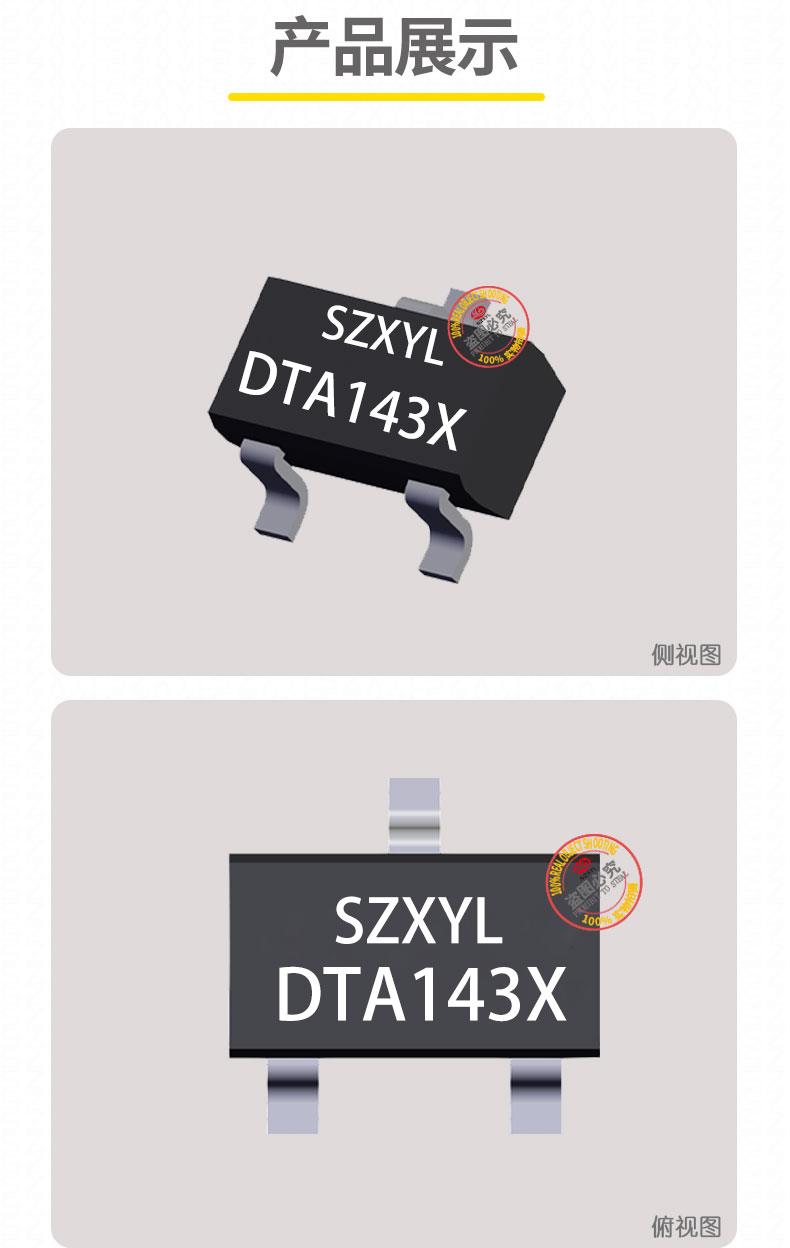

DTA143X 是集成基极分压电阻的 PNP 型晶体管,采用 SOT-23-3 封装(尺寸 2.9mm?1.65mm?1.10mm),内置4.7kΩ 基极串联电阻(R1)和 10kΩ 发射极 - 基极并联电阻(R2),形成固定偏置网络,可直接与逻辑信号接口,显著简化电路设计复杂度。其集电极电流(Ic)可达100mA,集电极 - 发射极电压(VCEO)为50V,适用于中小功率开关、逻辑控制及信号调理等场景,广泛应用于消费电子、工业控制及通信设备等领域。
高集成度与精准偏置
内置 4.7kΩ 基极串联电阻(R1)和 10kΩ 发射极 - 基极并联电阻(R2),无需外部偏置电路即可直接驱动逻辑信号,显著减少元件数量和 PCB 空间占用。典型直流电流增益(hFE)zui小值为30(@10mA, 5V),适用于需要稳定放大倍数的信号放大或驱动场景。
宽工作范围与可靠性
- 集电极 - 发射极电压(VCEO):50V
- 集电极电流(Ic):100mA(连续)
- 工作温度范围:-55℃至 %2B 150℃,适应极端环境下的长期运行。
- 采用先进半导体工艺,集电极 - 发射极饱和电压低至0.3V,确保高效信号传输。
- 集电极截止电流(ICEO)仅500nA,有效降低漏电流干扰;发射极 - 基极截止电流(IEBO)为0.1mA,需在电路设计中关注漏电流控制。
宽输入电压兼容性支持1.0V 至 5V 的逻辑电平输入,可直接匹配 TTL/CMOS 逻辑信号,尤其适用于需兼容负电源的工业设备。在负电源系统中,输入电压范围为 - 12V 至 %2B 5V,需根据具体应用场景调整电路设计。
参数 | 符号 | 标准型 | 车载型 | 单位 |
---|
集电极 - 发射极电压 | VCEO | 50 | 50 | V |
集电极电流 | Ic | 100 | 100 | mA |
基极 - 发射极电压 | VBE | 0.7 | 0.7 | V |
直流电流增益 | hFE | ≥30(zui小值) | ≥30(zui小值) | - |
集电极 - 发射极饱和电压 | VCE(sat) | 0.3 | 0.3 | V |
工作温度范围 | Tj | -55~%2B150 | -55~%2B150 | ℃ |
封装尺寸(长 ? 宽 ? 高) | - | 2.9?1.65?1.10 | 1.2?1.2?0.5 | mm |
内置基极电阻 | R1 | 4.7kΩ | 4.7kΩ | - |
内置发射极 - 基极电阻 | R2 | 10kΩ | 10kΩ | - |
功率耗散 | Pd | 200(TA=25℃) | 150(TA=25℃) | mW |
集电极截止电流 | ICEO | ≤500 | ≤500 | nA |
发射极 - 基极截止电流 | IEBO | ≤0.1 | ≤0.1 | mA |
输入电压范围 | Vin | 1.0~5(正电压) | 1.0~5(正电压) | V |
过渡频率 | Ft | 250 | 250 | M |
- 消费电子:手机、平板电脑的电源管理电路、背光控制及逻辑信号反转(PNP 特性)。
- 工业控制:PLC 输入输出模块、电机驱动电路的低电平触发开关控制,尤其适用于需兼容负电源的工业设备(如机床控制单元)。
- 通信设备:基站射频模块、光纤通信接口的电平转换与信号调理,支持负电源系统的通信设备。
- 办公设备:打印机、扫描仪的驱动电路及逻辑控制单元,支持 3.3V/5V 混合信号系统。
- 汽车电子:非关键车载电路,建议优先选择通过 AEC-Q101 ren证的 SOT-723 封装型号用于引擎控制模块等关键场景。

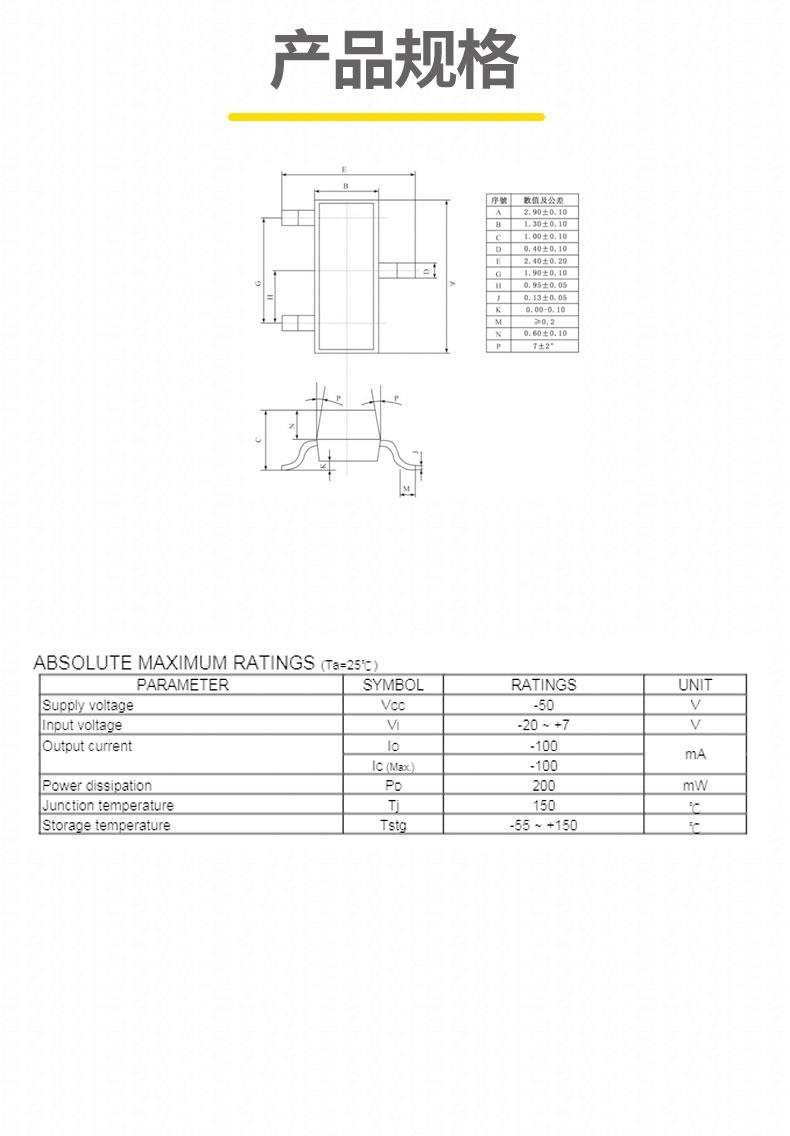

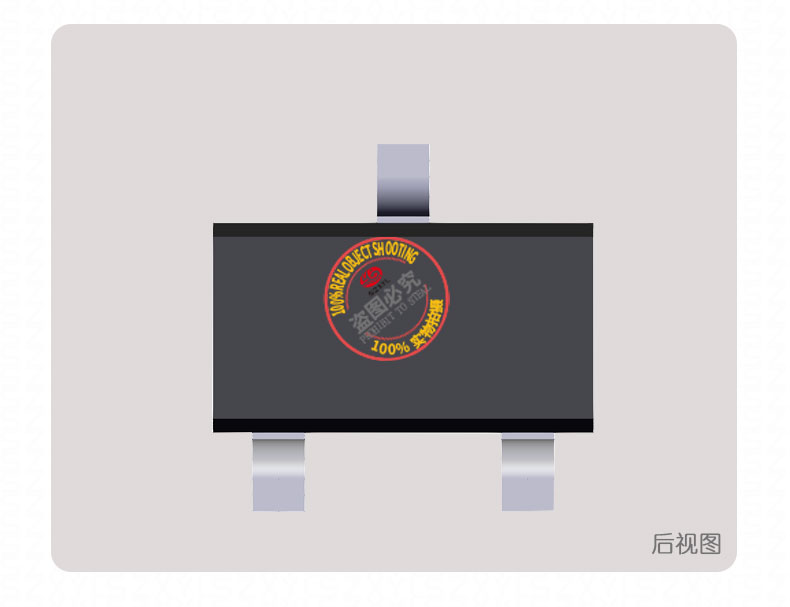

- 封装形式:SOT-23-3(3 引脚)
- 引脚功能:
- 引脚 1(基极 B):控制信号输入。
- 引脚 2(发射极 E):低电平参考。
- 引脚 3(集电极 C):输出信号或负载连接。
