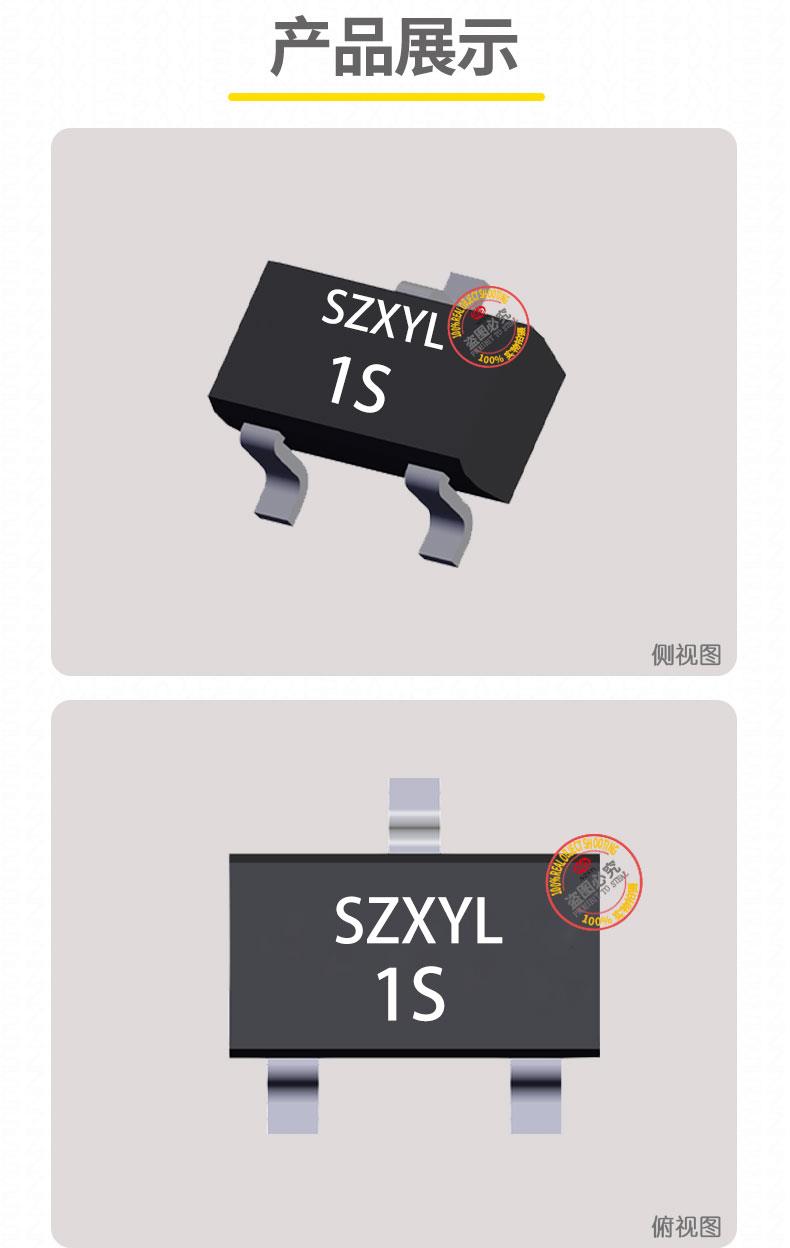

MMBT2369A SOT-23 NPN 硅高速开关晶体管产品描述
MMBT2369A 是一款采用 SOT-23 表面贴装封装的 NPN 型硅高速开关晶体管，专为高频切换、精密信号放大及低功耗控制设计。
- 集射极电压（VCEO）：15V（zui大值），连续工作电压建议≤12V 以确保长期可靠性
- 集电极电流（IC）：
- 200mA（直流）
- 500mA（脉冲），适应瞬时高电流驱动需求
- 直流电流增益（hFE）：
- 20（zui小值，@IC=100mA, VCE=1V）至 120（典型值，@IC=10mA, VCE=1V），宽增益范围兼容多种驱动电路设计
- 饱和电压（VCE (sat)）：
- 500mV（zui大值，@IC=100mA, IB=10mA），低导通损耗提升能效
- 250mV（典型值，@IC=10mA, IB=1mA），适合精密放大场景
- 特征频率（fT）：
- 500MHz（@IC=20mA, VCE=10V），支持高频信号处理及 PWM 控制
- 基极 - 发射极电压（VBE）：0.7V（典型值，@IC=100mA），单结结构确保低驱动电压需求
- 开关时间（tON/tOFF）：
- 12ns/18ns（@IC=10mA, VCC=5V），快速响应适合高频切换场景
- 工作温度范围：-55?C 至 %2B 150?C，满足汽车引擎舱、工业高温环境及低温户外设备要求
- 功率耗散（Pd）：
- 超高速开关能力：
- 12ns 开启时间和 18ns 关闭时间，适合 50MHz 以上高频切换场景，如射频信号调制、PWM 调光及高速逻辑门电路。
- 高频率响应：
- 500MHz 特征频率（fT），支持宽带信号放大及射频开关应用，减少信号失真。
- 宽温稳定性：
- -55?C 至 %2B 150?C 工作范围，适应极端环境下的汽车 ECU、工业传感器及户外设备。
- 微型封装与高可靠性：
- SOT-23 体积比传统 TO-92 减小 60%，节省 PCB 空间达 30%，同时通过高温存储和温度循环测试。
- 高速信号处理：在车载雷达系统中实现射频信号调制，500MHz fT 确保信号完整性，AEC-Q101 ren证保障可靠性。
- 传感器接口：放大轮速传感器的微弱信号，15V VCEO 适应车载电源波动，快速开关特性实现精准时序控制。
- LED 车灯驱动：通过 PWM 信号调节 LED 亮度，500mV 饱和压降减少功率损耗，延长车载电池寿命。
- 高速逻辑电路：在 PLC（可编程逻辑控制器）中实现微秒级信号切换，12ns 开启时间提升系统响应速度。
- 射频开关：在工业无线模块中切换信号路径，500MHz fT 支持多频段通信，减少信号延迟。
- 精密放大电路：将 4-20mA 电流信号转换为 0-10V 电压信号，高增益特性提升信号完整性。
- 高速数据接口：在 USB 3.0 集线器中驱动差分信号传输，15V VCEO 适应高速信号过冲。
- 电池管理系统：在智能手机中控制电池充电开关，低饱和压降减少能量损耗，提升转换效率。
- 音频放大器：作为乙类放大器的输入级，与 PNP 晶体管组成互补对称电路，500MHz fT 支持全频段音频放大。
