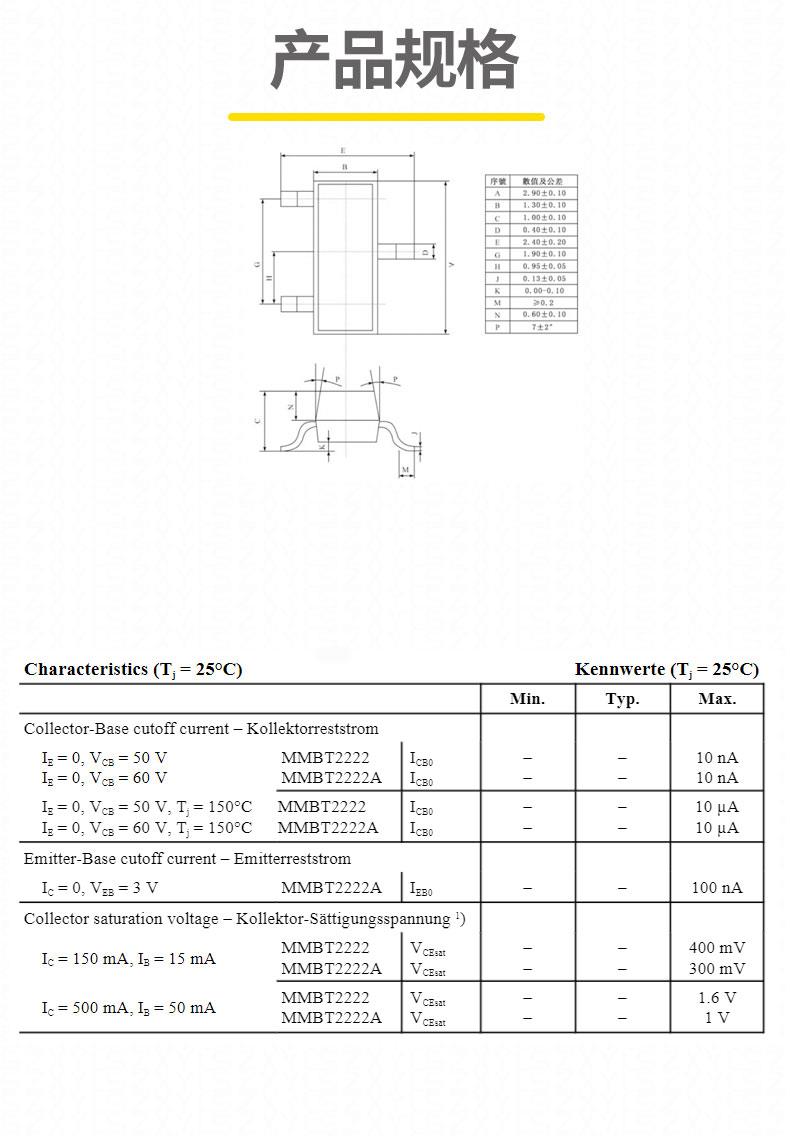

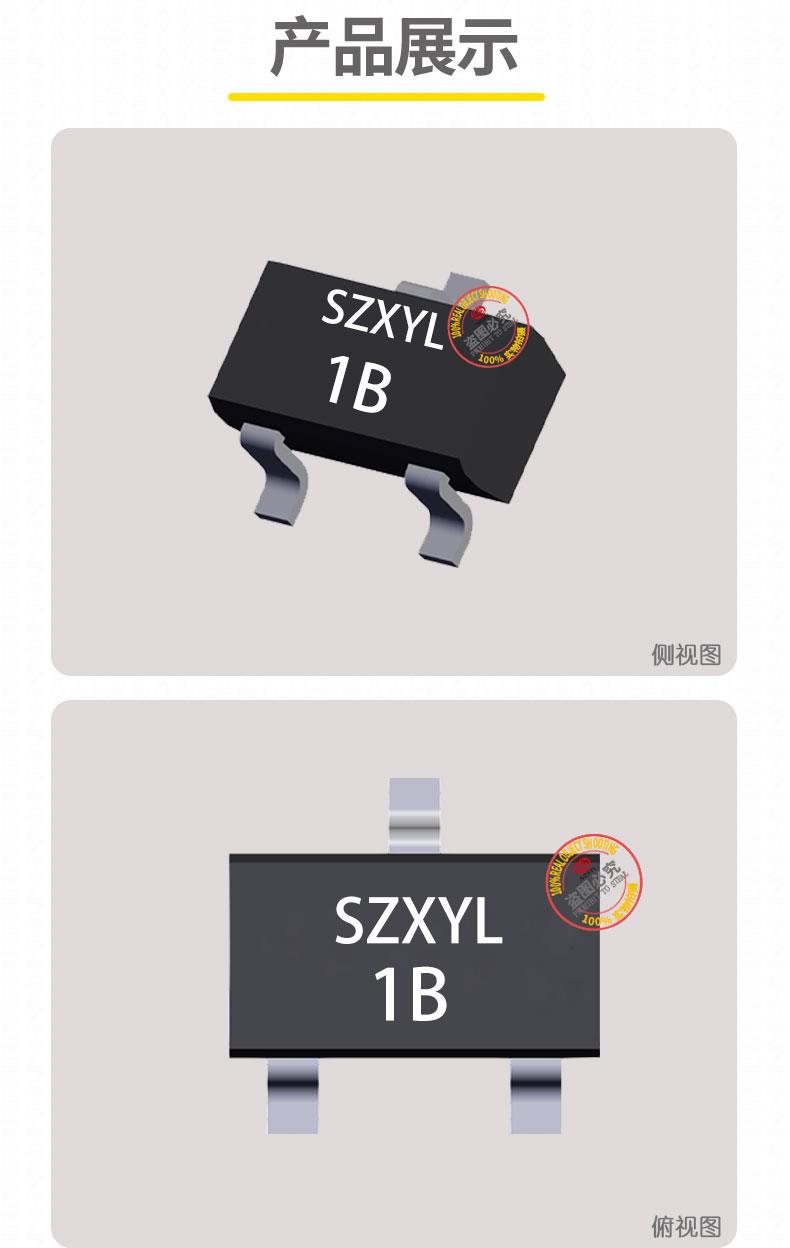

MMBT2222 SOT-23 NPN 硅通用小信号晶体管产品描述
MMBT2222 是一款采用 SOT-23 表面贴装封装的 NPN 型硅通用小信号晶体管，专为低功耗放大、高速开关及精密信号处理设计。
- 集射极电压（VCEO）：40V（zui大值），连续工作电压建议≤30V 以确保长期可靠性
- 集电极电流（IC）：
- 600mA（直流）
- 800mA，适应瞬时高电流驱动需求
- 直流电流增益（hFE）：
- 100（zui小值，@IC=150mA, VCE=10V）至 300（典型值，@IC=100mA, VCE=1V），宽增益范围兼容多种驱动电路设计
- 饱和电压（VCE (sat)）：
- 1.6V（zui大值，@IC=500mA, IB=50mA），低导通损耗提升能效
- 0.6V（典型值，@IC=150mA, IB=15mA），适合精密放大场景
- 特征频率（fT）：
- 300MHz
- 250MHz，支持高频信号处理及 PWM 控制
- 基极 - 发射极电压（VBE）：0.7V（典型值，@IC=100mA），单结结构确保低驱动电压需求
- 开关时间（tON/tOFF）：
- 35ns/285ns，快速响应适合高频切换场景
- 标准版本开关时间约 50ns/300ns，满足一般高速开关需求
- 工作温度范围：-55?C 至 %2B 150?C，满足汽车引擎舱、工业高温环境及低温户外设备要求
- 功率耗散（Pd）：
- 高增益与低噪声：
- hFE zui高可达 300，适合音频放大器的低失真放大，同时低噪声系数满足精密信号调理需求。
- 快速开关特性：
- 35ns 开启时间和 285ns 关闭时间，适合 PWM 调光、电机速度控制等高频应用，减少信号失真。
- 宽温稳定性：
- -55?C 至 %2B 150?C 工作范围，适应极端环境下的汽车 ECU、工业传感器及户外设备。
- 微型封装与高可靠性：
- SOT-23 体积比传统 TO-92 减小 60%，节省 PCB 空间达 30%，同时通过高温存储和温度循环测试。
- 音频放大器：作为乙类放大器的输出级，与 PNP 晶体管组成互补对称电路，300MHz fT 支持全频段音频放大，低噪声特性提升音质。
- 电池供电设备：在智能手表或无线耳机中，用 3.3V MCU 直接驱动蜂鸣器，hFE=100 特性简化外围电路设计。
- 电源管理：在 USB 充电器中实现负载开关，低饱和压降减少能量损耗，提升转换效率。
- 传感器信号调理：放大温度、压力传感器的微弱信号，40V VCEO 适应车载电源波动，AEC-Q101 ren证确保可靠性。
- LED 车灯调光：通过 PWM 信号调节 LED 亮度，1.6V 饱和压降减少功率损耗，延长车载电池寿命。
- 偏置电路：为车载音频芯片提供稳定偏置电压，宽温特性适应引擎舱高温环境。
- 精密放大电路：将 4-20mA 电流信号转换为 0-10V 电压信号，高增益特性提升信号完整性。
- 逻辑电平转换：在 RS-485 总线中实现 3.3V 至 5V 电平转换，40V VCEO 提供过压保护。
- 低功耗开关：在自动化设备中控制小型继电器，快速开关时间实现精准时序控制。
