MMBTA13 是一款高性能小信号 NPN 型达林顿晶体管，采用 SOT-23 表面贴装封装，专为高密度电路板设计。其独特的达林顿结构（复合管设计）赋予器件超高电流增益特性，适用于需要高灵敏度信号放大或低功耗驱动的场景。紧凑的尺寸（约 3.00mm?1.40mm?1.05mm）和稳定的温度特性，使其成为消费电子、工业控制及汽车电子等领域的理想选择。
- 超高电流增益：达林顿结构实现级联放大，直流电流增益（hFE）在 100mA 时可达 10000 倍，显著高于普通 NPN 晶体管，适合微小信号驱动大负载。
- 高电压耐受性：集电极 - 发射极电压（VCEO）达 30V，可直接驱动 30V 以下的继电器、电磁阀或小型电机。
- 低饱和压降：在 100mA 负载下，集电极 - 发射极饱和压降（VCE (sat)）仅 1.5V，有效降低系统功耗。
- 宽温度范围：工作温度范围为 - 55?C 至 %2B 150?C，满足工业级环境要求。
- 快速开关响应：特征频率（fT）达 125MHz，支持中速切换应用。
- 环保兼容：符合 RoHS 标准，部分型号通过 AEC-Q101 ren证，适用于汽车电子等严苛场景。
电气特性：
- VCEO（集电极 - 发射极电压）：30V
- Ic（集电极电流）：300mA（zui大值）
- hFE（直流电流增益）：5000@10mA/10000@100mA（分档可选）
- PD（功率耗散）：300mW
- 工作温度范围：-55?C 至 %2B 150?C
- 存储温度范围：-55?C 至 %2B 150?C

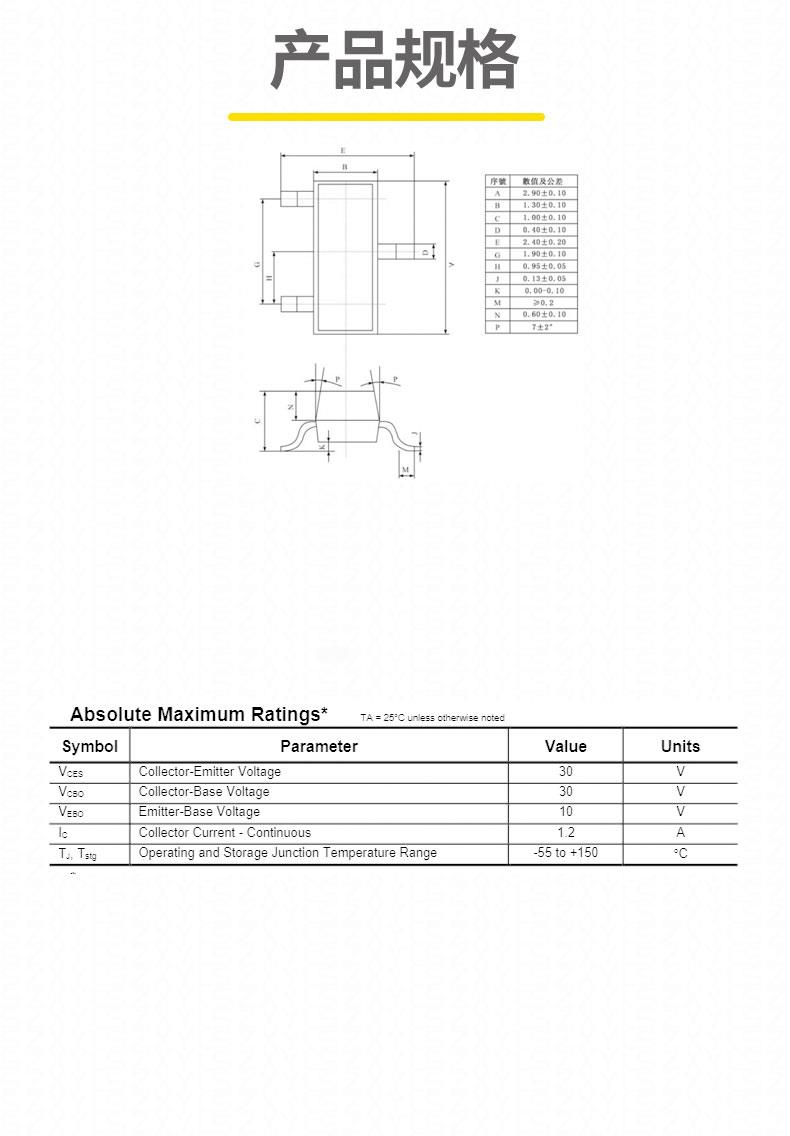

封装与引脚：
- 封装形式：SOT-23（3 引脚表面贴装）
- 引脚定义（标准排列）：从左到右为 E（发射极）、B（基极）、C（集电极）。

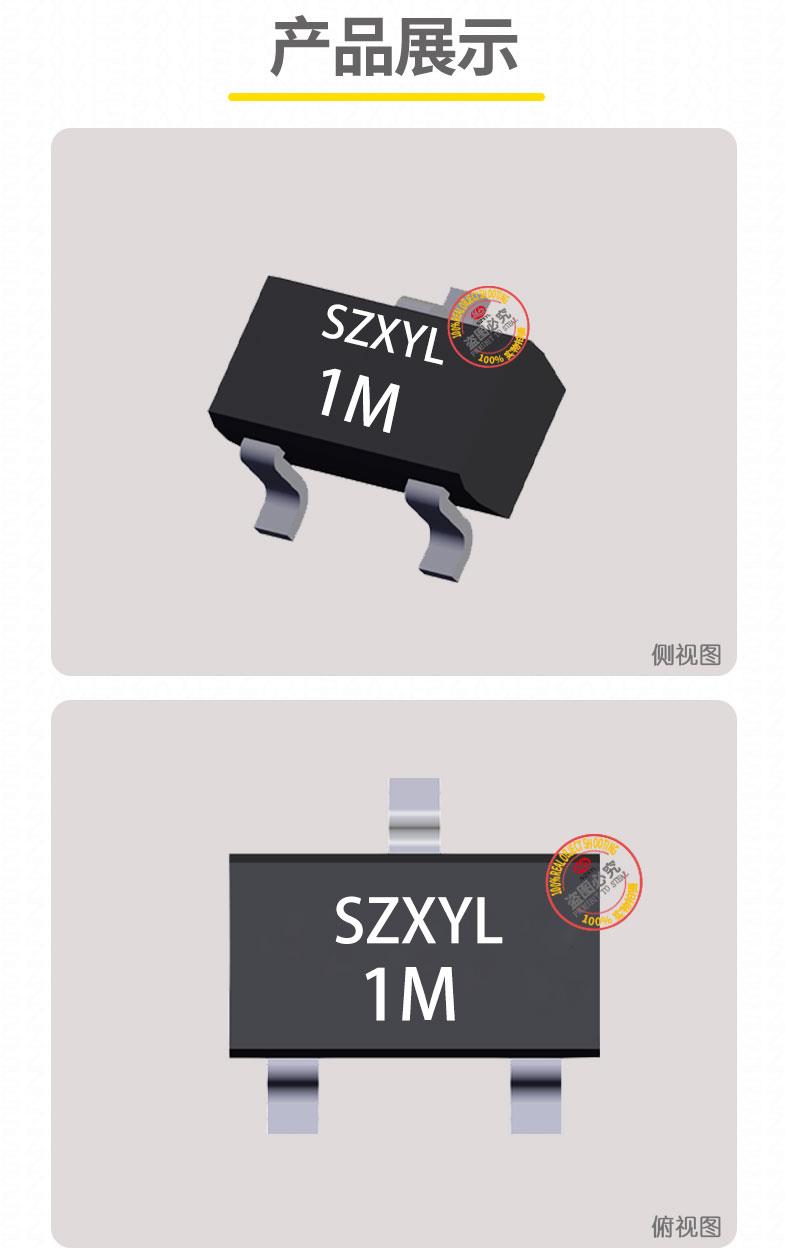

- 丝印标识：常见丝印为 “K2D”或 “1M”，需通过测试确认引脚顺序。
- 封装尺寸：3.00mm?1.40mm?1.05mm，符合 JEDEC 标准。
- 电机驱动：直接驱动小型直流电机或步进电机，利用高 hFE 特性降低驱动电路复杂度。
- 继电器控制：通过微小基极电流触发继电器线圈，简化驱动电路设计。
- LED 驱动：作为电流源为多组 LED 提供稳定驱动，支持高亮度照明或背光控制。
- 电源电路：用于开关电源的过压保护或线性稳压器的前置放大。
- 汽车电子：驱动汽车门锁、车窗电机或传感器信号调理，部分型号通过 AEC-Q101 ren证。
- 引脚定义：使用前需通过万用表或电路测试验证引脚顺序，避免因丝印差异导致误接。
- 散热设计：在持续高电流场景下（如 Ic≥100mA），建议通过 PCB 敷铜或外部散热片控制结温。
- ESD 防护：器件对静电敏感，焊接时需使用防静电工具，避免直接触摸引脚。
