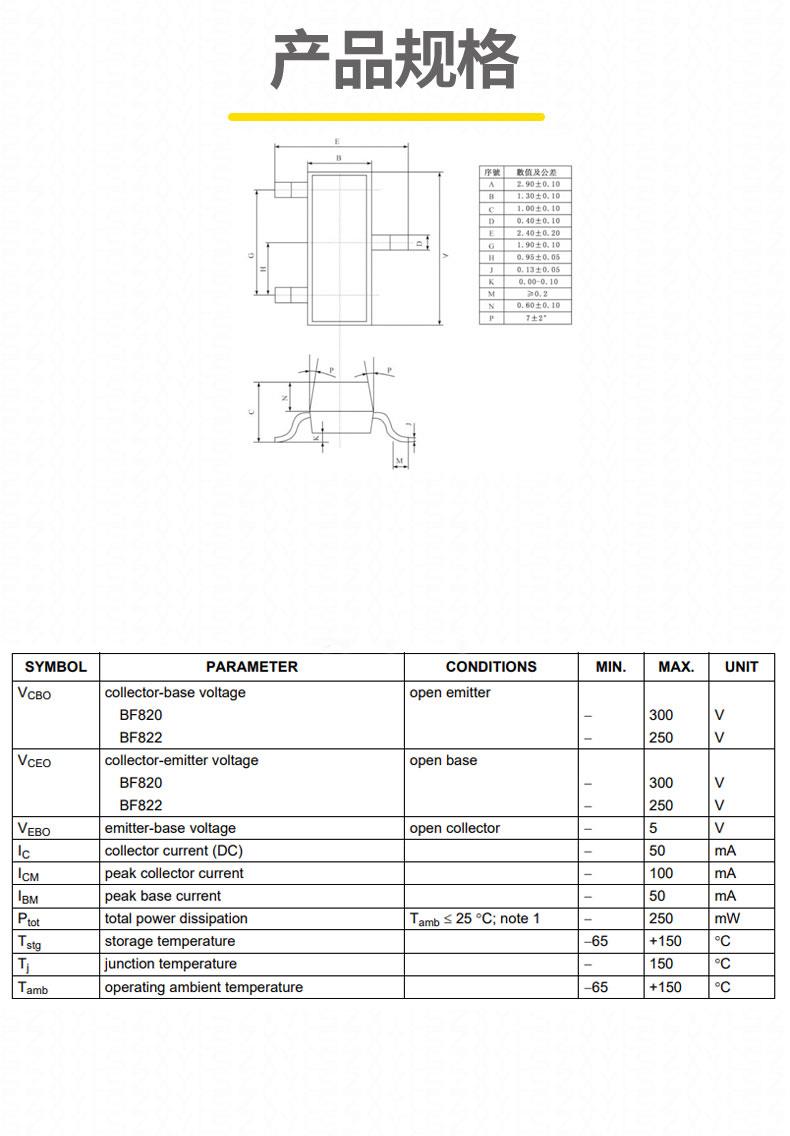

BF822 是一款高性能 NPN 型高压晶体管，采用 SOT-23 表面贴装封装，专为250V 级高压开关与中低频信号放大设计。其基于外延平面工艺制造，具备高电压耐受性、稳定的电流增益和低漏电特性，适用于需要高可靠性和精密控制的场景。紧凑的尺寸（2.90mm?1.30mm?1.10mm）和宽温度范围特性，使其成为工业电源、逆变器及高压驱动电路等领域的理想选择，尤其适合对电压承受能力和空间要求严苛的高压应用。
高电压与低电流特性：
- 集电极 - 发射极电压（VCEO）高达250V
- 集电极电流（Ic）zui大值50mA
稳定电流增益与低漏电：
- 直流电流增益（hFE）zui小值50@25mA/20V
- 集电极截止电流（Icbo）低至10nA
中低频响应与可靠性：
- 特征频率（fT）60MHz
- 工作温度范围为 **-65?C 至 %2B 150?C**
环保与可靠性：
高压开关与电源管理：
- 在工业逆变器中作为高压开关管，利用其 250V 耐压特性实现高效功率转换，例如太阳能逆变器的 DC-AC 转换电路。
- 高压电源的过压保护电路，通过 NPN 结构实现电压驱动，控制继电器或保险丝的触发，如自复式过欠压保护开关箱中的he心元件。
高压信号放大与调理：
- 工业传感器的高压信号放大器，支持微伏级信号的低噪声放大，例如压力传感器或位移传感器的信号调理电路。
- 医疗设备中的高压驱动模块，如心电图（ECG）设备的导联选择电路，确保高精度信号传输。
电机控制与驱动：
- 在步进电机驱动电路中作为高压开关，配合 PNP 晶体管实现全桥驱动，例如 3D 打印机的运动控制模块。
- 汽车电子中的高压电磁阀驱动，如燃油喷射系统的控制电路，适应车载环境的宽温要求。
高压接口与隔离：
- 在工业自动化中作为高压信号隔离器，结合光耦实现强弱电隔离，例如 PLC 的输入输出接口电路。
- 与 LC 滤波器配合使用，构建高压低通滤波电路，用于消除电源中的高频噪声。
电压与电流限制：
- 实际应用中需确保 VCEO 不超过 250V或 300V，避免器件击穿。在高电流场景下（如 Ic≥30mA），建议通过 PCB 敷铜或外部散热片控制结温，确保不超过 150?C。
NPN 驱动特性：
- 基极需施加正电压（相对于发射极）以导通器件，驱动电路设计需注意极性。例如，在微控制器接口中，需通过电平转换电路实现正电压驱动。
ESD 防护：
- 器件对静电敏感，焊接时需使用防静电工具，避免直接触摸引脚。建议在生产环境中保持 50-70% 相对湿度，并使用接地工作台和防静电包装。
