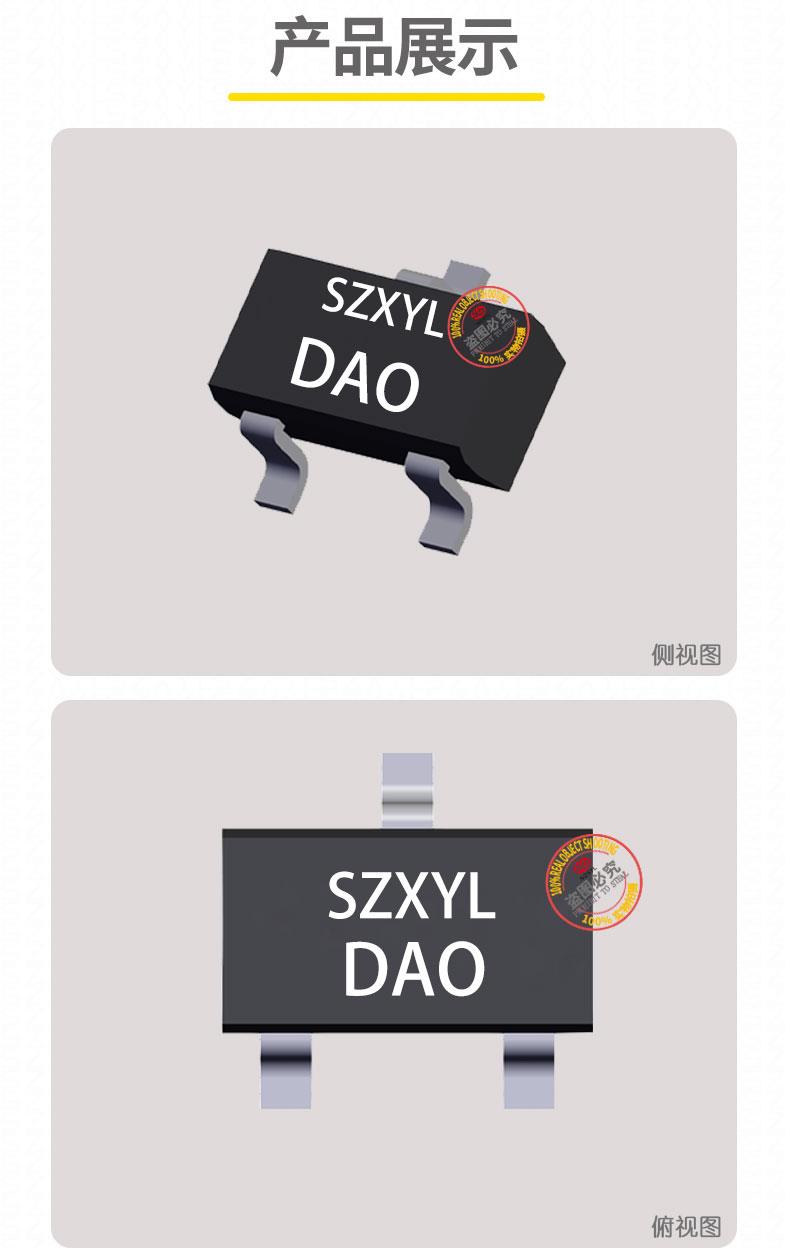

2SC5343S产品概述

• 型号：2SC5343S
• 类型：NPN 型双极晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准

2SC5343She心特性

1. 高电压与宽增益范围
   • 集射极击穿电压（VCEO）：50V，适合 12V 车载系统及 24V 工业设备的中高压场景。
   • zui大集电极电流（Ic）：150mA（连续），峰值脉冲电流可达 300mA，可直接驱动小型继电器或 LED 负载。
   • 直流电流增益（hFE）覆盖 70-700，较常规晶体管提升 3-5 倍，可简化多级放大电路设计。
2. 宽频率响应与低失真
   • 特征频率（fT）：80MHz，支持 433MHz 无线模块的射频驱动级，输出功率可达 %2B 10dBm。
   • 集电极输出电容（Cob）：3.5pF，有效降低高频信号失真，提升带宽性能。
   • 集电极 - 发射极饱和电压（VCE (sat)）低至 0.25V，较 BC846（0.3V）降低导通损耗，适合锂电池供电的便携设备。
3. 宽温度范围与低功耗
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件，如工厂自动化设备中的高温场景。
   • 功率耗散（Pd）：200mW至 300mW，适合长时间低功耗运行，如物联网传感器节点的信号放大电路。

2SC5343S应用领域

1. 医疗电子与精密仪器
   • 便携式医疗设备的生物电信号放大电路，利用 hFE=700 的高增益特性放大微伏级生理信号，配合低噪声设计（NF≤10dB）确保数据准确性。
   • 精密测量仪器的信号调理电路，通过宽增益范围（hFE=70-700）实现多量程信号适配，满足实验室设备的高精度需求。
2. 工业控制与自动化
   • 可编程逻辑控制器（PLC）的数字量输入模块，利用 50V 耐压实现电平转换，将外部传感器信号转换为微控制器可识别的逻辑电平。
   • 工业传感器的信号调理电路，通过 hFE=600 的高增益将 4-20mA 电流信号转换为 0-5V 电压信号，满足工业标准接口需求。
3. 消费电子与智能家居
   • 智能插座的高压负载开关，利用 50V 耐压特性控制 220V AC 继电器，实现远程通断控制。
   • 家电遥控器的射频发射电路，配合 LC 谐振网络实现高频信号调制，传输距离可达 10 米以上。
4. 通信设备与射频模块
   • 433MHz 无线通信模块的射频驱动级，利用 80MHz fT 特性提升信号传输稳定性，输出功率可达 %2B 10dBm，满足长距离通信需求。
   • 物联网传感器节点的信号放大电路，通过低噪声特性（NF≤10dB）确保 LoRa 或 NB-IoT 信号的准确性。
