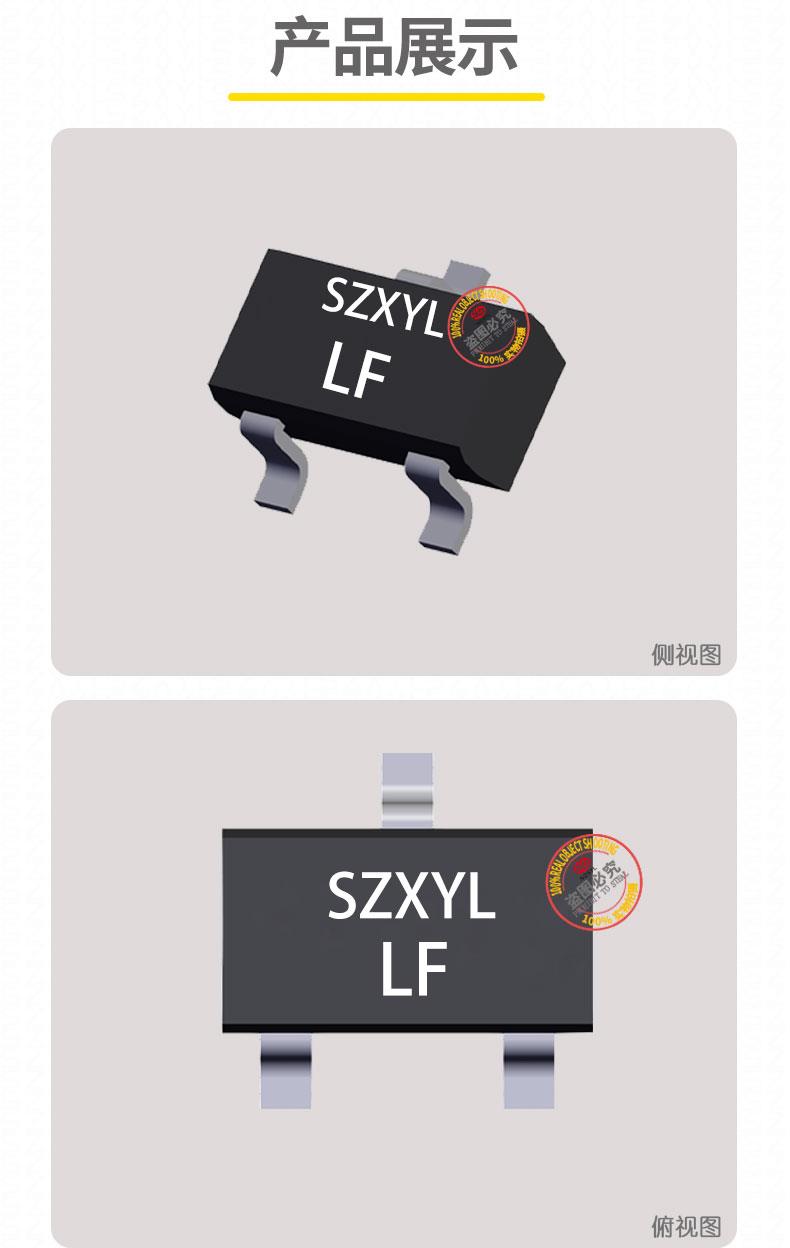

2SC3052产品概述

• 型号：2SC3052
• 类型：NPN 型硅外延晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 2 标准

2SC3052he心特性

1. 高电压与精密信号处理能力
   • 集射极击穿电压（VCEO）：50V，支持高电压信号放大，较 2SC2859（30V）提升 66.7%。
   • zui大集电极电流（Ic）：200mA（连续），配合 180MHz 特征频率（fT）实现高效功率驱动，可直接用于 12V 继电器控制电路。
   • 功率耗散（Pd）：150mW，适合电池供电设备及低功耗驱动模块。
2. 宽增益范围与低饱和压降
   • 直流电流增益（hFE）：分档 LE（150-300）、LF（250-500）、LG（400-800），覆盖精密信号调理与功率放大需求，2SC3052-LF 在 IC=100mA 时 hFE 典型值为 350。
   • 集电极 - 发射极饱和电压（VCE (sat)）：0.3V 典型值（IC=100mA, IB=10mA），较 2N3904（0.4V）降低 25%，适合锂电池供电系统。
3. 稳定的温度特性与可靠性
   • 特征频率（fT）：180MHz（VCE=6V, IC=10mA），支持 VHF 频段信号放大，可驱动 433MHz 无线模块的射频前端。
   • 工作温度范围：-55℃至 %2B 150℃（结温），适应高温工业环境，如工厂自动化设备的控制电路。

2SC3052应用领域

1. 工业控制与功率驱动
   • 继电器驱动电路，利用 200mA 电流特性实现高效开关控制，响应时间 < 1ms，配合续流二极管提升系统可靠性。
   • 工业传感器的信号放大电路，通过高增益（hFE=350）将 4-20mA 电流信号转换为 0-5V 电压输出，噪声系数（NF）<2dB。
2. 消费电子与安防设备
   • 智能门锁的蜂鸣器驱动电路，利用 50V 耐压特性实现高电压驱动，功耗 < 50mW。
   • 安防摄像头的红外 LED 驱动电路，通过 200mA 电流特性实现稳定发光控制，配合 PWM 调光技术提升能效。
3. 通信设备与射频放大
   • 433MHz 无线遥控发射机的驱动级，利用 180MHz fT 特性提升信号传输稳定性，输出功率可达 %2B 10dBm。
   • 超再生接收机电路he心器件，配合 LC 振荡网络实现 791MHz 信号接收，适用于智能家居传感器。
4. 电源管理与精密仪器
   • DC-DC 转换器的电压调整电路，通过 50V 耐压特性实现宽输入电压范围（5-36V），转换效率 > 85%。
   • 实验室测量仪器的低噪声前置放大器，通过宽增益范围（hFE=150-800）适配多量程信号输入。
   •
