PXTA42 是一款采用 SOT-89 封装的 NPN 型高压晶体管，专为高电压、率应用设计。其he心参数包括：集电极 - 发射极电压（VCEO）300V，集电极电流（IC）100mA，功率耗散 1300mW（环境温度 25?C 时），直流电流增益（hFE）zui小值 25（VCE=10V, IC=10mA），过渡频率（fT）50MHz，工作温度范围 - 55?C 至 %2B 150?C。该器件采用表面贴装设计，封装尺寸为 4.5mm?2.5mm?1.5mm，引脚排列为基极（B）、集电极（C）、发射极（E），集电极引脚与大面积焊盘连接以增强散热能力。
- 高电压耐受性：300V 的集电极 - 发射极电压（VCEO）使其适用于需要高电压隔离的电路，如荧光灯电子镇流器和 HID 前照灯驱动。
- 率处理能力：1300mW 的功率耗散结合 SOT-89 封装的散热设计，支持高效能能量转换，适合开关模式电源（SMPS）等场景。
- 稳定的电流增益：hFE zui小值 25 确保在宽工作范围内保持稳定的放大性能，满足对信号精度要求较高的应用需求。
- 高频响应能力：50MHz 的过渡频率（fT）支持快速信号切换，适用于需要高频操作的电路，如 LED 驱动模块。
- 符合环保标准：采用无铅封装，符合 RoHS 指令，适用于绿色电子产品设计。
- 照明系统：荧光灯电子镇流器、LED 链模块驱动及 HID 前照灯的高压开关电路，利用其高电压和高频特性实现高效稳定的照明控制。
- 通信设备：有线电信中的钩形开关电路，提供可靠的电压隔离和信号切换功能。
- 电源管理：开关模式电源（SMPS）的高压侧开关，支持高电压输入下的高效能转换。
- 工业控制：需要高电压隔离的电机驱动和传感器信号调理模块，确保系统在高压环境下的可靠性。
| 参数名称 | 数值 / 范围 | 单位 | 备注 |
|---|
| 集电极 - 发射极电压（VCEO） | 300 | V | zui大值 |
| 集电极电流（IC） | 100 | mA | 连续工作电流 |
| 功率耗散（Ptot） | 1300 | mW | 环境温度 25?C 时 |
| 直流电流增益（hFE） | 25-（zui小值） | - | VCE=10V, IC=10mA |
| 过渡频率（fT） | 50 | MHz | 典型值 |
| 工作温度范围 | -55 至 %2B 150 | ?C | - |
| 封装尺寸 | 4.5?2.5?1.5 | mm | SOT-89 表面贴装封装 |
| 热阻（RθJA） | 50 | ?C/W | 典型值 |

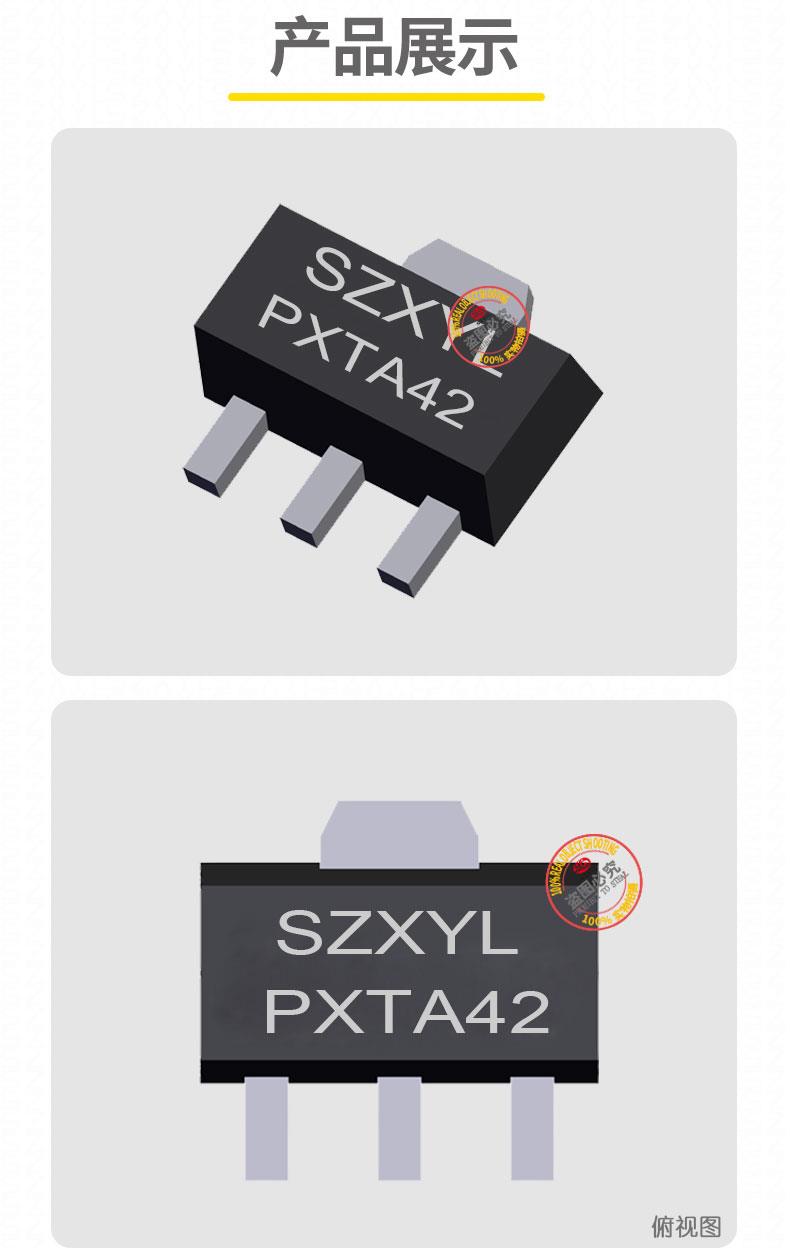

- 封装形式：SOT-89（SC-62），符合 JEDEC 标准，引脚间距 1.5mm，支持回流焊和波峰焊。集电极引脚与大面积焊盘连接，优化散热路径，降低热阻。
- 引脚定义：从左至右依次为基极（B）、集电极（C）、发射极（E），集电极引脚的大面积焊盘设计可有效提升散热效率，适用于率应用。
该产品特别适合需要高电压隔离、率处理和高频响应的电路设计，尤其在照明驱动、电源管理及工业控制领域表现优异，是实现高压信号放大与可靠功率控制的理想选择。
