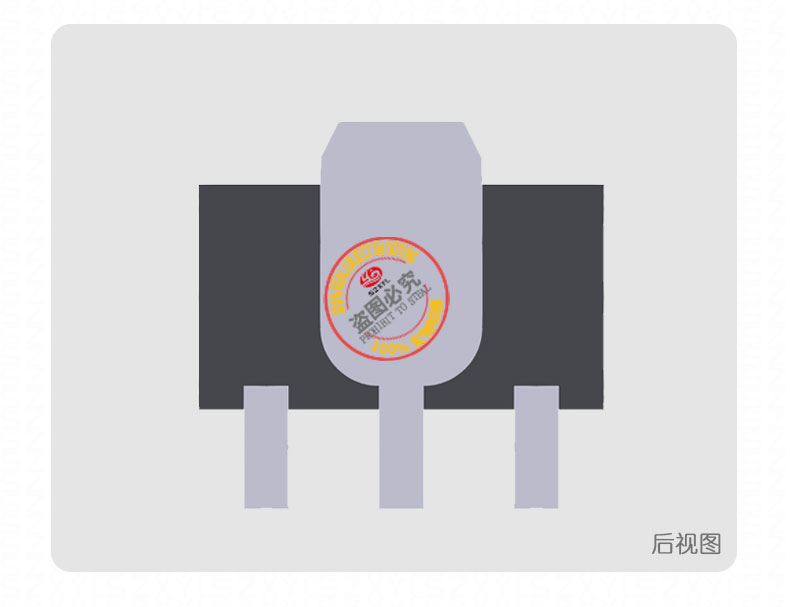

BST39 是一款采用 SOT-89 封装的 NPN 型高压晶体管，专为中高电压开关与线性放大应用设计。其he心参数包括：集电极 - 发射极电压（VCEO）350V，集电极电流（IC）500mA（连续工作），功率耗散 1W（环境温度 25?C 时），直流电流增益（hFE）zui小值 40@20mA、10V，特征频率（fT）70MHz，工作温度范围 - 55?C 至 %2B 150?C。该器件采用表面贴装设计，封装尺寸为 4.5mm?2.5mm?1.5mm，引脚排列为基极（B）、集电极（C）、发射极（E），集电极引脚集成大面积散热焊盘以提升热管理能力。
超高电压耐受与低饱和电压
集电极 - 发射极电压（VCEO）高达 350V，适用于高压电路的开关控制，如工业逆变器、高压电源及 HID 照明驱动。集电极 - 发射极饱和电压（VCEsat）在 IC=500mA、IB=500μA 测试条件下仅 500mV，有效降低导通损耗，提升电源效率。
高效散热设计
SOT-89 封装的集电极引脚与大面积焊盘连接，标准 PCB 安装下热阻（RθJA）为 250K/W，搭配 6cm? 散热垫时可降至 80K/W，确保在 1W 功率耗散下的长期可靠性。该设计通过优化散热路径，可承受瞬时高功率冲击，适用于连续工作的率场景。
宽温度范围与工业级可靠性
工作温度范围 - 55?C 至 %2B 150?C，适应极端工业环境；部分厂商版本通过 AEC-Q101 车规ren证（如 BST39TA），符合 ISO/TS 16949 质量管理体系，可直接用于车载引擎控制、灯光驱动等关键电路。
高频响应与快速开关能力
特征频率（fT）70MHz，支持射频信号放大与高速开关应用；内置基极电阻（部分版本）可抑制反向电动势并缩短关断时间，适用于继电器驱动和电机控制等需要快速响应的场景。
- 工业控制：高压电源开关、PLC 输入输出接口的信号隔离与放大、螺线管驱动电路，利用其高电压特性实现可靠控制。
- 汽车电子：车载 HID 前灯驱动、引擎传感器信号调理（通过 AEC-Q101 ren证版本）、车窗升降电机控制。
- 通信设备：电话线路接口电路、射频模块的信号放大与匹配，支持 70MHz 高频操作以保障数据传输稳定性。
- 消费电子：小型高压电机驱动电路、智能家居设备的继电器控制，结合低饱和电压特性优化能效比。
- 电源管理：高压 DC-DC 转换器的开关控制级，利用达林顿结构的高增益简化驱动电路设计。
| 参数名称 | 数值 / 范围 | 单位 | 备注 |
|---|
| 集电极 - 发射极电压（VCEO） | 350 | V | zui大值 |
| 集电极电流（IC） | 500 | mA | 连续工作电流 |
| 功率耗散（Ptot） | 1000 | mW | 环境温度 25?C 时 |
| 直流电流增益（hFE） | ≥40 | - | VCE=10V, IC=20mA |
| 特征频率（fT） | 70 | MHz | VCE=20V, IC=50mA |
| 热阻（RθJA） | 250/80 | K/W | 标准 PCB/6cm? 散热垫 |
| 工作温度范围 | -55 至 %2B 150 | ?C | - |
| 封装尺寸 | 4.5?2.5?1.5 | mm | SOT-89 表面贴装封装 |
