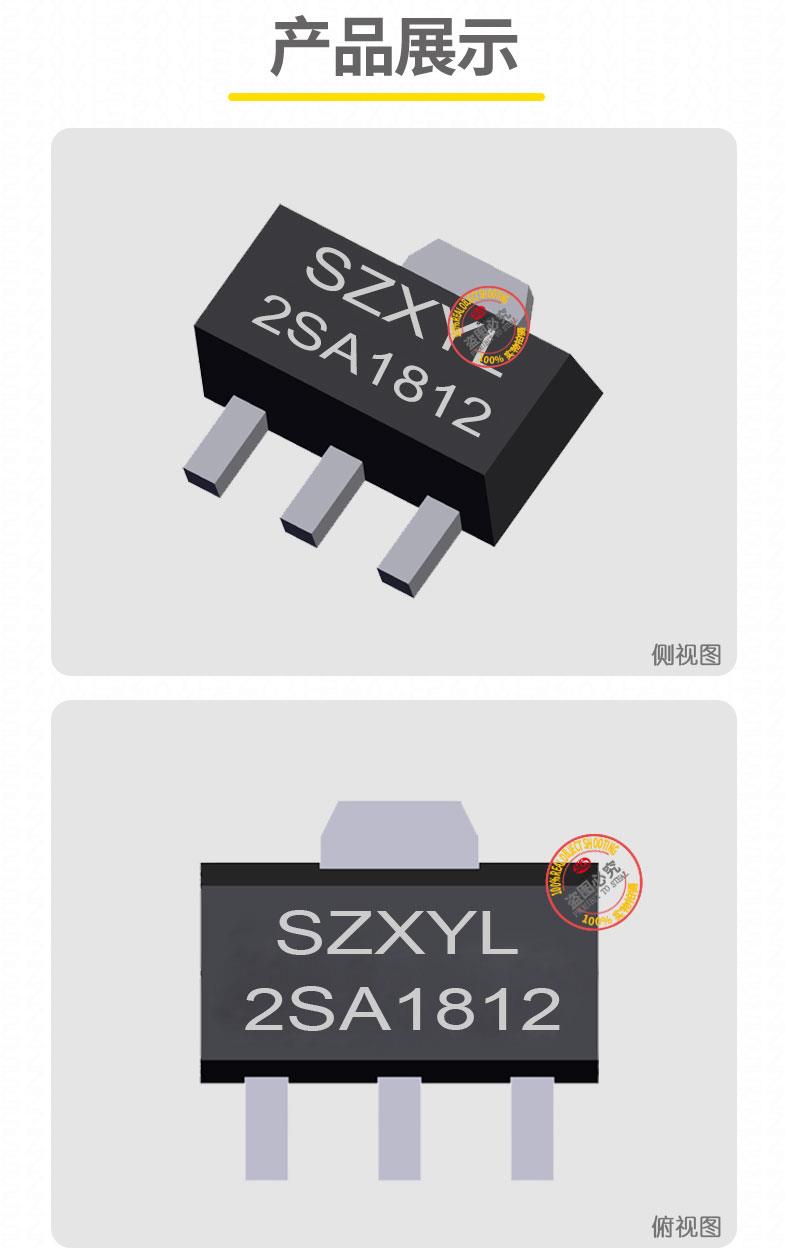

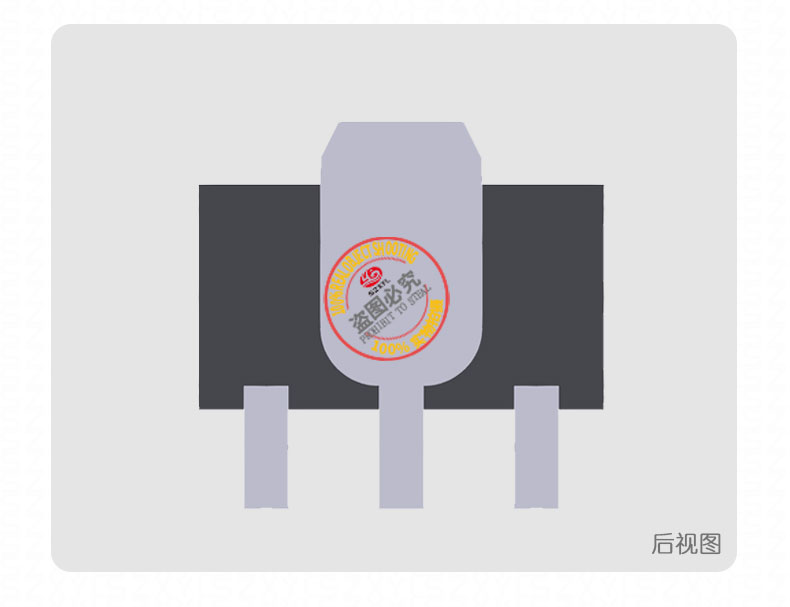

2SA1812 SOT-89 PNP 型晶体管产品描述

2SA1812he心参数与特性

• 高电压大电流能力：集电极 - 发射极电压（VCEO）为 - 400V（典型值），集电极连续电流（Ic）为 - 500mA，脉冲电流可达 - 1A，适用于高压电源管理、工业控制及汽车电子等场景，如 400V DC-DC 转换器的开关管和工业电机驱动电路。部分厂商版本（如 ROHM）实际测试中可承受 - 450V 电压，需结合具体应用场景降额使用。
• 宽电流增益范围：直流电流增益（hFE）zui小值为 120（VCE=-5V，Ic=-50mA），支持精密信号放大和稳定的开关控制，适配不同增益需求，如音频放大器的驱动级和高压继电器控制电路。
• 低饱和压降：在集电极电流（Ic）为 - 100mA、基极电流（Ib）为 - 10mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.3V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 12MHz（VCE=-10V，Ic=-50mA），适用于中低频信号放大，如车载电子的音频功率放大器和自动增益控制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和汽车电子应用。

应用领域

1. 高压电源管理：在 400V DC-DC 转换器中作为开关管，支持宽输入电压范围（100-400V），优化转换效率，适用于工业电源模块和电动汽车充电桩。例如，在 380V 转 24V 的降压电路中，可通过并联多个 2SA1812 提升电流处理能力。
2. 工业控制：用于自动化设备的高压信号调理，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 汽车电子：用于车载继电器的驱动电路，利用 400V 耐压和 500mA 电流能力实现可靠控制，适配 12V/24V 系统。例如，在汽车空调压缩机控制模块中，可通过续流二极管抑制反向电压尖峰。
4. 消费电子：作为音频放大器的互补对管与 2SC2631 搭配，提供高保真音频放大，适用于高端音响设备。同时，可用于智能家电的高压电机驱动电路，结合低饱和压降（-0.3V）降低能耗。

可靠性与生命周期

• 高稳定性：采用 ROHM、SANYO 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

技术参数（典型值）

参数	数值 / 范围	测试条件
集电极 - 发射极电压（VCEO）	-400V	持续工作
集电极电流（Ic）	-500mA	持续工作
直流电流增益（hFE）	120~340（分档）	VCE=-5V，Ic=-50mA
集电极 - 发射极饱和电压（VCE (sat)）	≤-0.4V	Ic=-100mA，Ib=-10mA
特征频率（fT）	12MHz	VCE=-10V，Ic=-50mA
功率耗散（PC）	0.5W（TA=25℃）	环境温度 25℃
集电极输出电容（Cob）	20pF	VCB=-10V，f=1MH z
