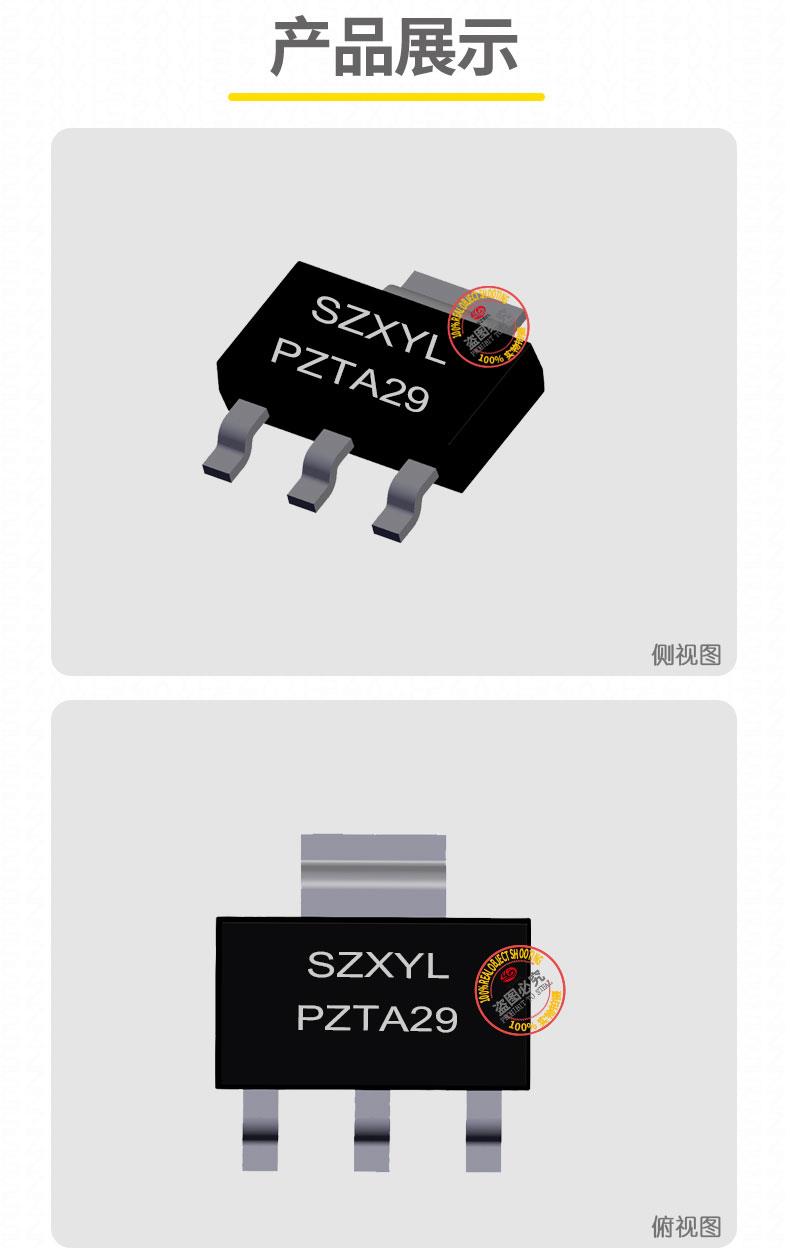

PZTA29 SOT-223 NPN 型达林顿晶体管产品描述

PZTA29he心参数与特性

• 高电压与中电流能力：
  • 集电极 - 发射极电压（VCEO）：100V（zui大值），集电极连续电流（Ic）为 800mA，脉冲电流可达 1.2A，适配 100V 以下中高压系统，如工业控制的电机驱动、消费电子的电源管理和汽车电子的辅助电路。
  • 超高电流增益：直流电流增益（hFE）zui小值为 10000，显著高于普通晶体管，支持精密信号放大和稳定的开关控制。
  • 低饱和压降：在集电极电流（Ic）为 100mA、基极电流（Ib）为 10μA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 1.5V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 125MHz（VCE=10V，Ic=100mA），适用于中高频信号放大，如音频放大器的驱动级和 PWM 调制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和消费电子应用。功率耗散（PC）为 1W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1.5W。

应用领域

1. 工业控制：
   • 高压开关：在 48V 工业电源模块中作为主开关管，支持宽输入电压范围（24-80V），优化转换效率，适用于自动化设备的电磁阀驱动和传感器信号放大。例如，在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
   • 逆变器驱动：用于高电压低电流逆变器，如太阳能逆变器的辅助电路，结合低饱和压降（1.5V）降低能效损耗。
2. 汽车电子：
   • 车载电源：作为 12V/24V 系统的高压开关元件，利用 100V 耐压和 800mA 电流能力实现可靠控制，适配汽车电动座椅、雨刮器等辅助电路。
   • 继电器驱动：驱动车载继电器时，需并联快速恢复二极管（如 FR107）抑制反向电压尖峰，避免晶体管损坏。
3. 通信设备：
   • 射频放大：在对讲机或无线模块中作为射频信号放大器，利用 125MHz 特征频率实现中高频段信号处理，支持 GSM、CDMA 等通信标准。
   • 电源管理：在基站电源模块中作为高压侧开关管，结合低饱和压降提升能效，适配 48V 输入系统。
4. 消费电子：
   • 高端家电：用于智能空调、洗衣机的电机驱动电路，结合宽温度范围（-55℃至 %2B 150℃）适应复杂环境。
   • 电源适配器：在 80V 输入的手机充电器中作为开关管，支持宽输入电压范围，优化体积和效率。

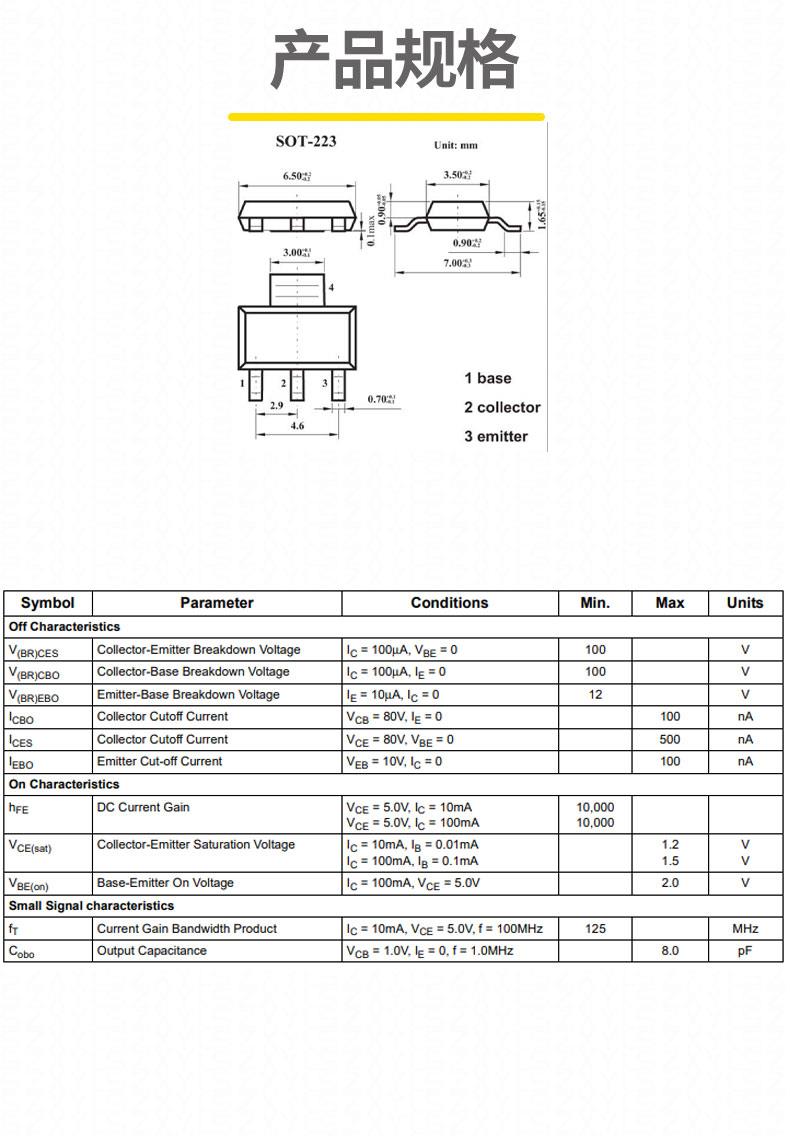

PZTA29技术参数
