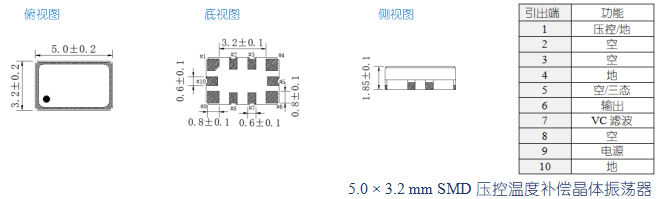

5.0 × 3.2 × 1.85 mm
iXtal
无铅环保型
贴片式
工业电子电气设备
企业名：聚晶（武汉）科技有限公司
类型：
电话： 02765318848
联系人：夏先生
QQ：
邮箱：frank@ixtaltech.com
地址：湖北武汉东湖新技术开发区光谷三路777号自贸生物创新港B区S407-408
产品特征
?典型5.0 × 3.2 × 1.85 mm陶瓷SMD封装 ?高精度-40oC ~ +85oC, ±0.1ppm, -55oC ~ +105oC,±0.5ppm ?CMOS波和削峰正弦波（无直流切断电容)输出可选
应用场景
?微蜂窝型基站、基站 ?WLAN/WiMAX/WiFi、无线通信
参数规格 项目 技术参数 产品型号 TD 标称频率 10M00000~50M00000 电源电压 “2”, 2.5 × (1±5%) V；“3”, 3.3 × (1±5%) V 工作温度范围 B: -10℃~60℃ C: -10℃~70℃ D: -20℃~70℃ E: -30℃~75℃ F: -30℃~85℃ G: -40℃~85℃ H: -40℃~105℃ I: -55℃~105℃ 基准温度下初始准确度 D:±0.28 E:±0.5 F:±1 G:±2 频率温度稳定性 A:±0.05 B:±0.1 C:±0.2 D:±0.28 E:±0.5 F:±1 G:±2 输入电流 8mA max 输出特性 S：削峰正弦波 输出幅度 Vp-p≥0.8V 负载 10kΩ//10pF C：方波 高电平/低电平 90%VDD/10%VDD 上升、下降时间 ≤10ns 占空因数 45%~55% 负载 15pF 压控范围（可选） ≥ ±5×10-6（0.5V ~ 2.5V） 压控选择脚 “T”无压控 “V”带压控 相位噪声@10MHz（dBc/Hz） 100Hz -122 1kHz -142 10kHz -154 TD - 3 T D G C - XXMXXXXX ① ② ③ ④ ⑤ ⑥ ⑦ ①产品型号：TD ②工作电压 ③“T”代表不带压控调节功能；“V”代表带压控调节功能 ④频率温度稳定性 ⑤工作温度范围 ⑥ 输出波形 ⑦ 标称频率 注：“-”只作区分使用，无任何实际意义。
订货说明
