描述      TP4067是一款完整的单节锂电池充电器，世界首创带电池正负极反接保护、输入电源正负极反接保护的单芯片，兼容大小3mA-600mA充电电流。采用涓流、恒流、恒压控制，SOT23-6 封装与较少的外部元件数目使得 TP4067 成为便携式应用的理想选择。TP4067可以适合 USB电源和适配器电源工作。       由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为三档：4.35V、4.2V、3.7V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后，充电电流降至设定值1/10，TP4067将自动终止充电。       当输入电压（交流适配器或 USB 电源）被拿掉时，TP4067 自动进入一个低电流状态，电池漏电流在 1μA 以下。TP4067 的其他特点包括电源自适应、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

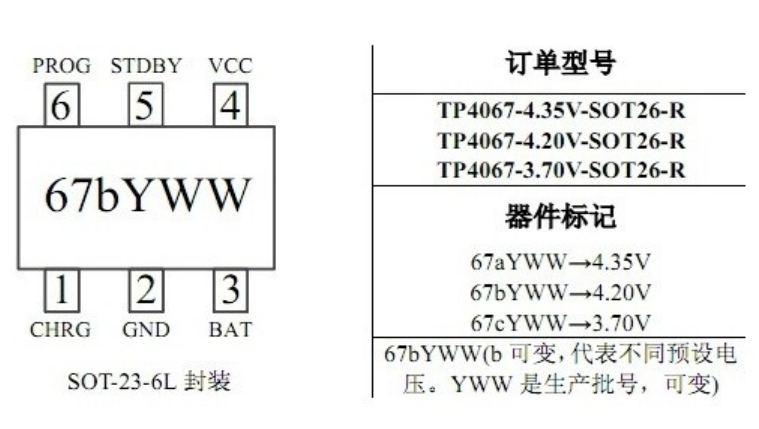

特点• 兼容大小 3mA-600mA的可编程充电电流； • VCC输入端反接保护； • 锂电池正负极反接保护； • 电源自适应； • 具有可在无过热危险的情况下实现充电速率最大化的热调节功能； • 带涓流、恒流、恒压控制； • 可直接从 USB端口给电池充电； • 精度达到±1%的预设充电电压； • 最高输入可达 8.0V； • 自动再充电； • 2个充电状态开漏输出引脚； • C/10充电终止； • 待机模式下的供电电流为 65μA； • 软启动限制了浪涌电流； • 采用6引脚SOT-23封装。

绝对最大额定值• 输入电源电压（VCC）：-6.5V～12V • PROG：-0.3V～VCC+0.3V • BAT：-4.35V～8V • CHRG：-0.3V～10V • BAT短路持续时间：连续 • BAT引脚电流：700mA • PROG引脚电流：2mA • 最大结温：150℃ • 工作环境温度范围：-40℃～85℃ • 贮存温度范围：-65℃～125℃ • 引脚温度（焊接时间 10秒）： 260℃
