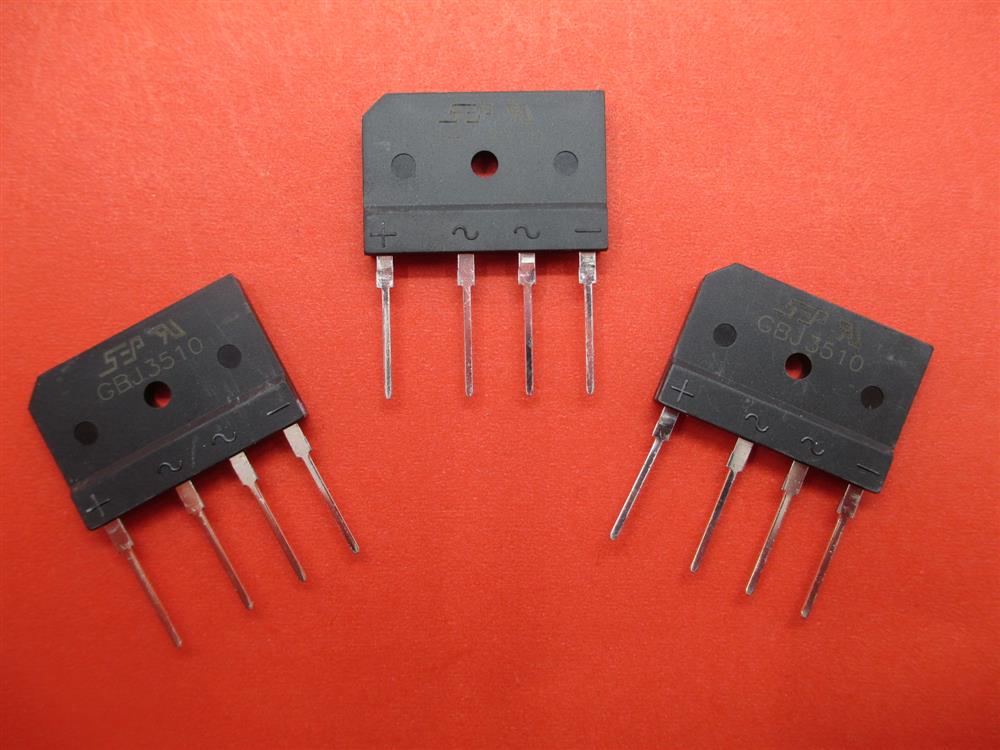

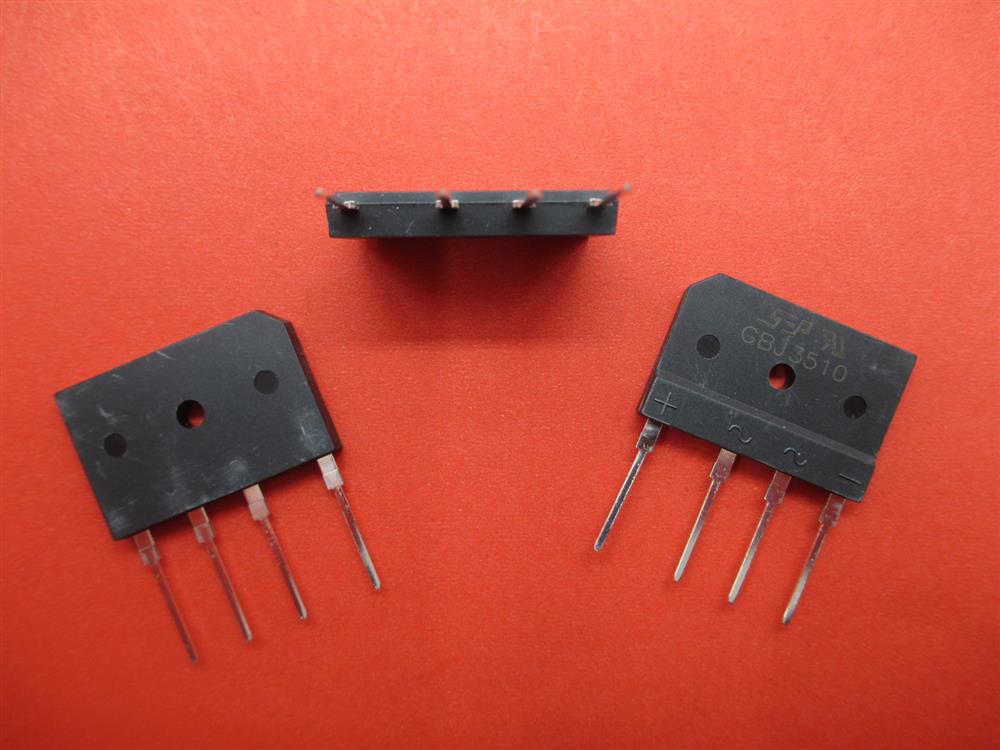

GBJ3510是一款35A/1000V高功率整流桥堆，广泛应用于工业电源、电焊机、逆变器等大功率场景。以下是其详细参数及相关说明：

一、其参数

电流参数

- 平均正向整流电流（IF(AV)）：35A

- 正向浪涌峰值电流（IFSM）：350A（8.3ms正弦波条件下） 或400A（不同厂商测试标准）

- 反向漏电流（IR）：≤10μA（1000V反向电压下）

电压参数

- 重复峰值反向电压（VRRM）：1000V

- 正向压降（VF）：≤1.05V（35A正向电流下） 或≤1.1V（不同测试条件）

- 输入/输出电压范围：

- 交流输入电压：≤700V RMS

- 直流输出电压：≤1000V DC

封装与引脚

- 封装形式：GBJ-4扁桥封装（插件式），尺寸为30.3×4.8mm，高度20.3mm

- 引脚定义：

- 中间两脚（标有“~”或“AC”）：交流输入

- 外侧两脚（标有“+”和“-”或缺口标识）：直流输出（缺口侧为正极）

工作条件

- 温度范围：-55℃至+150℃（存储与工作温度）

- 热阻（RthJA）：1.0℃/W，需配置散热片以保证35A持续电流下的稳定性

- 绝缘电压：1500VRMS，高介电强度设计

二、参数差异说明

- 浪涌电流（IFSM）：350A与400A的差异源于测试波形或厂商标准，实际应用中需留有余量。

- 正向压降（VF）：1.05V与1.1V的差异源于测试电流（如35A或更低），低VF值可降低功耗。

三、典型应用场景

- 工业设备：变频器、电机控制器、电焊机的整流模块。

- 新能源领域：太阳能逆变器、充电桩的AC-DC转换。


- 通信电源：大功率基站、数据中心的高压直流供电系统。
