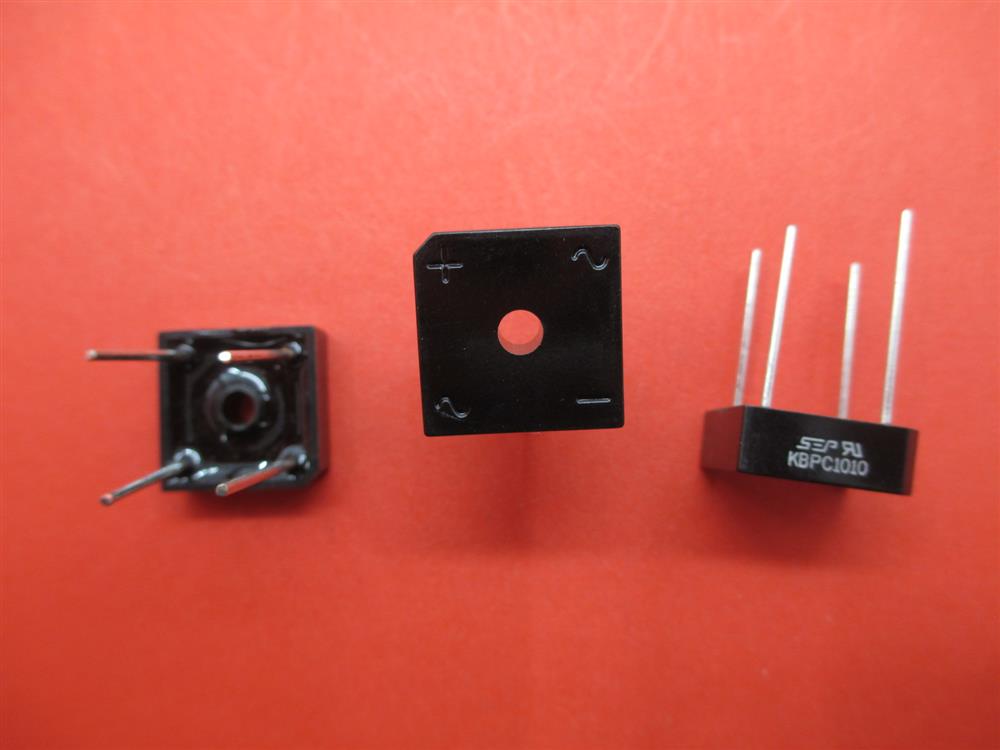

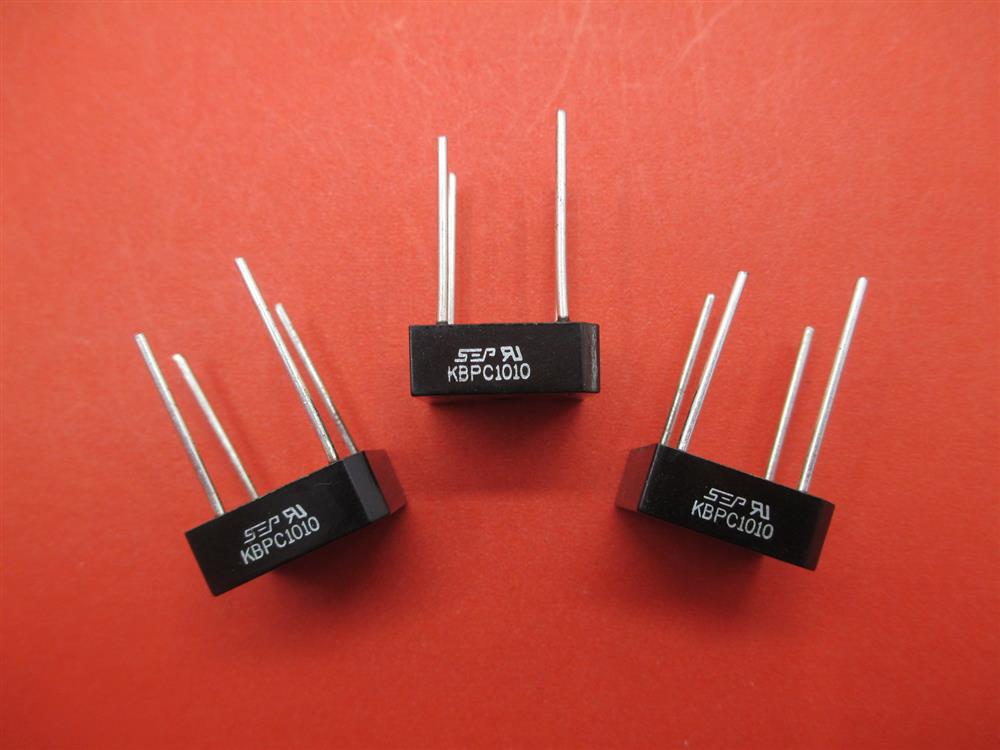

KBPC1010是一款常用的单相桥式整流桥模块，主要参数及应用信息如下：

一、其电性参数

反向电压

- 峰值重复反向电压（VRRM）：1000V，适用于交流输入电压≤700V的电路（考虑电压波动余量）。

- RMS反向电压（VR(RMS)）：700V，可满足工业和消费电子的高压需求。

平均整流电流（IO）
额定值为10A，适合中小功率场景，如开关电源、充电器等。

浪涌电流（IFSM）
非重复峰值浪涌电流200A，能承受短时大电流冲击（如电源启动瞬间）。

正向压降（VFM）
典型值1.1V，低压降设计可降低导通损耗，提升效率。

反向漏电流（IRM）
10μA，漏电流极低，适合对电源稳定性要求高的电路。

二、物理与环境参数

- 封装形式：KBPC四引脚封装（带散热片），尺寸为29.15×19.05×19.05mm，引脚间距12.7mm，便于PCB安装。

- 绝缘特性：RMS隔离电压2500V，需注意散热和电气隔离设计。

- 工作温度：-65℃至+150℃，适应高温环境（如工业控制设备）。

- 热阻：典型值6.3K/W，需配合散热片使用以避免结温过高。

三、典型应用场景

电源转换：AC-DC整流，如工业电源、逆变器等。

消费电子：家电（空调、洗衣机）、充电器的电源板。

照明领域：LED驱动电源、电子镇流器。


工业设备：电机控制器、电焊机的整流环节。
