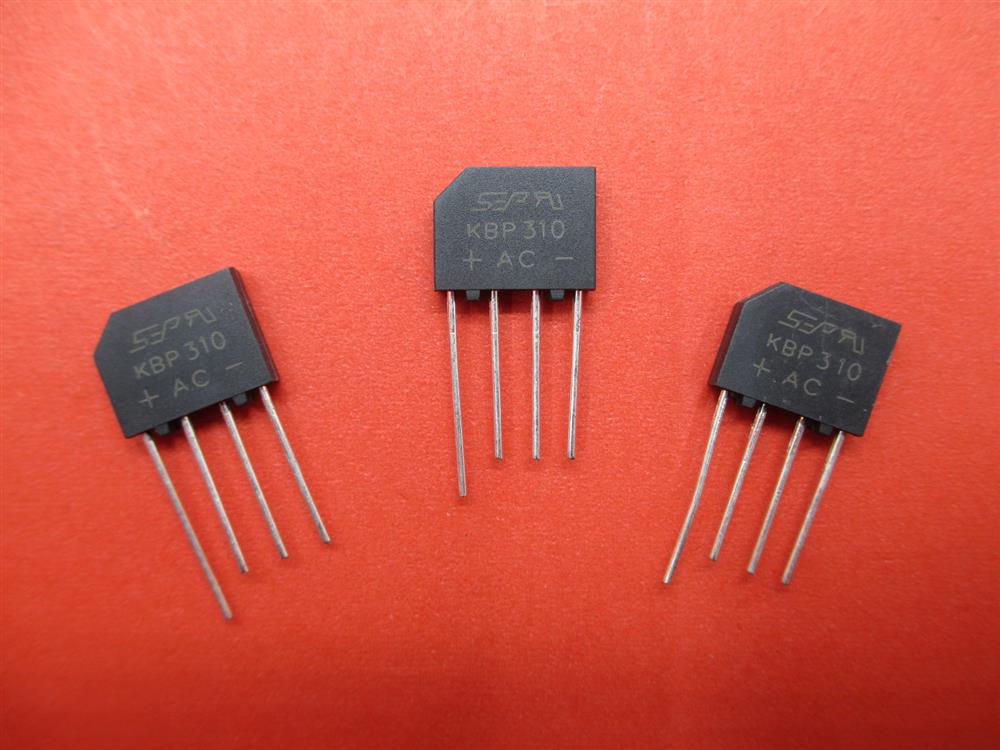

桥堆 KBP310 是一种常用的整流桥堆，主要用于将交流电转换为直流电。以下是其详细信息：

1. 基本参数

- 大反向峰值电压 (VRRM)：1000V
表示桥堆能够承受的反向电压大值，适用于输入电压较高的场景
- 平均整流电流 (IO)：3A
表示桥堆在一定条件下可连续输出的直流电流。

- 正向压降 (VF)：约1.1V（典型值）
电流通过桥堆时产生的电压损耗。

- 反向漏电流 (IR)：≤5μA（典型值）
反向电压下的漏电流大小。

- 工作温度范围：-55℃ 至 +150℃

2. 封装与引脚

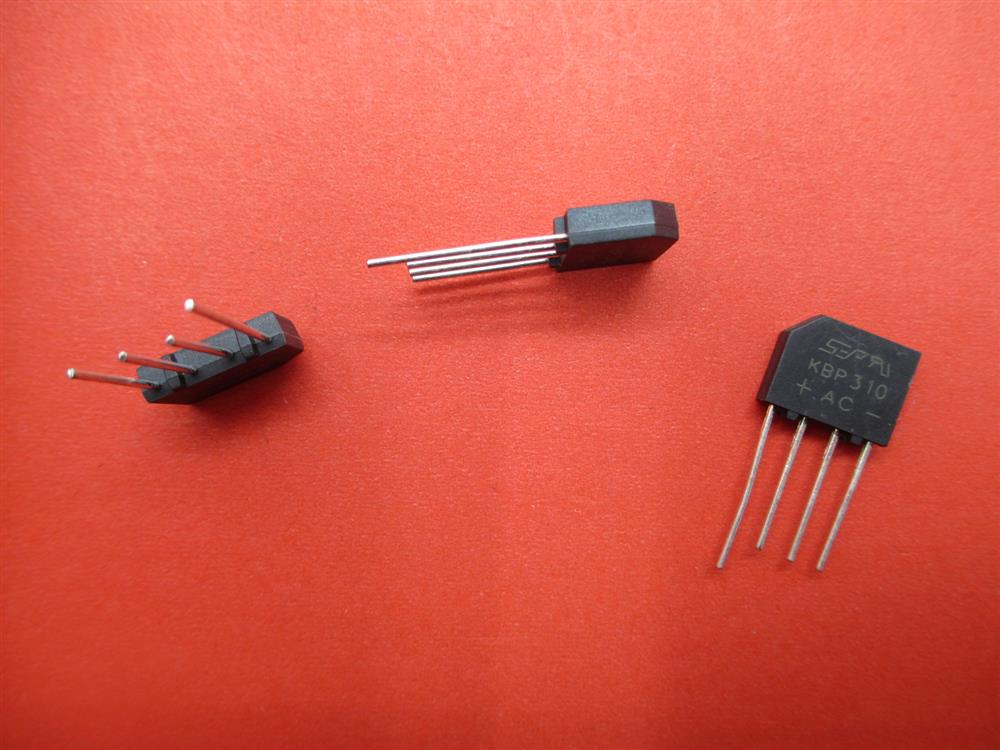

- 封装类型：KBP 系列扁形封装（四脚桥堆）。

- 引脚布局：

- 交流输入（~）：2个引脚（通常为对角）。

- 直流输出（+ 和 -）：2个引脚（另外两角）。

- 尺寸：约 15mm × 11mm × 5mm（具体尺寸因厂家而异）。

3. 应用领域

- 电源适配器：将市电（AC）转换为直流输出。

- 充电器：如手机充电器、电池充电器等。

- 工业控制设备：小型电机驱动、仪器仪表等。

- 低功率电子设备：需要直流电源的电路。

4. 特性与优势

- 全波整流：内部由四个二极管组成，实现全波整流，效率较高。

- 体积小：扁形封装节省电路板空间。

- 耐高温：适用于高温环境（需注意散热）。

- 成本低：性价比高，适合大批量应用。

5. 注意事项

- 散热设计：当电流接近3A时，需加装散热片以避免过热。

- 电压余量：输入电压峰值应低于VRRM（1000V），留有余量以提高可靠性。

- 极性确认：焊接时需确保引脚连接正确，避免正负极接反导致损坏。
