——————丨CX8825 产品信息丨——————

一、概述

    CX8825是一款输入耐压可达36V，并且能够实现恒压以及恒流的降压型DC-DC转换器，内置50mΩ High-side PMOS 以及30mΩ Low-side NMOS，可支持3A持续输出电流输出电压可调，可支持100%占空比，具备高性能的负载响应以及输入电压响应能力，同时恒压和恒流控制环路实行极小的负载调整率和线性调整率。

    CX8825无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能，应用极简，性能卓越，稳定可靠的恒压恒流降压型DC-DC转换器。

二、特点

1. 输入耐压可达36V

2. 输入带过压保护

3. 内置50mΩ High-side PMOS

4. 内置30mΩ Low-side NMOS

5. 可支持3A持续输出电流

6. 可支持100%占空比

7. 输出电压电流可设(2.5V-27V)

8. 无需外部补偿

9. SOP-8L封装形式

三、应用范围

1. 汽车充电器

2. 照明灯

3. 便携式设备供电电源

四、电路原理图设计

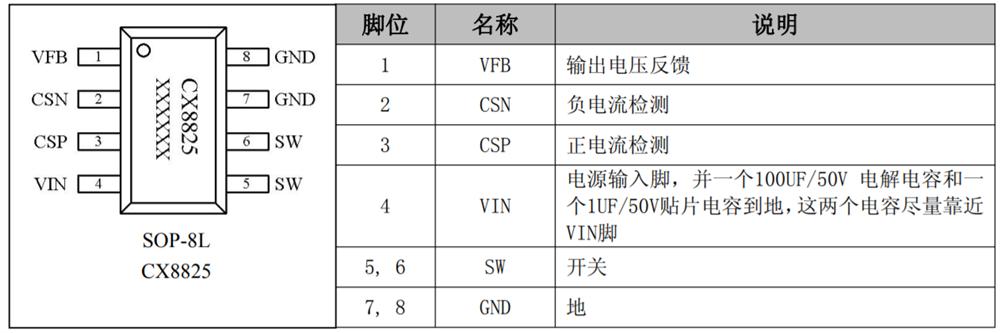

CX8825 引脚定义

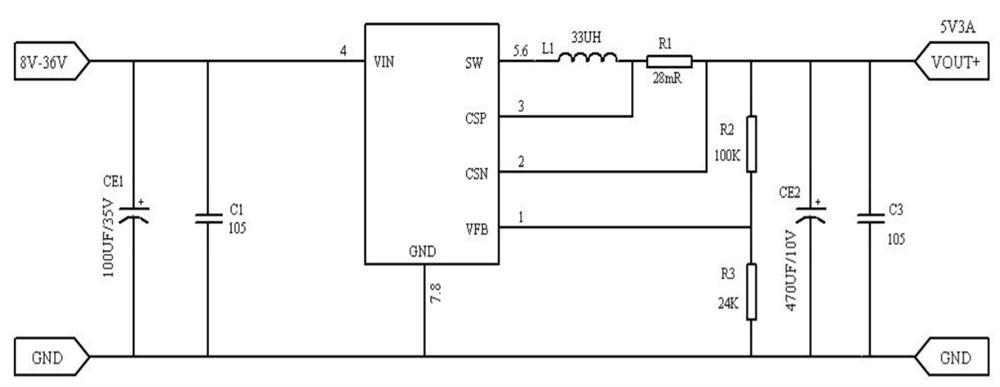

应用电路

IC方框内部图
