型号：CX7504    功率：17W

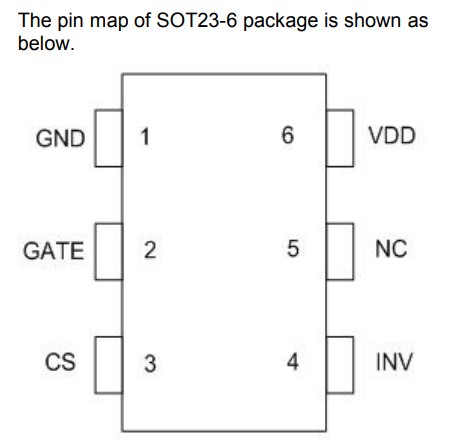

常用规格：5V3.4A    封装：SOT23-6

特点：外置MOS管 ， 无补偿元件  动态优  带载启机动性能好

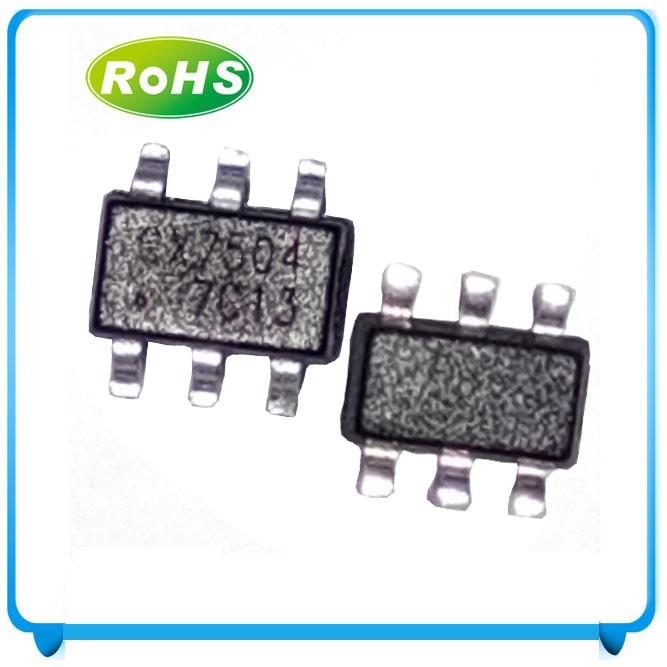

供应CX7504：外置MOS\5V3.4A  SOT23-6 封装

CX7504旅充IC概述：

CX7504是用于低功率旅充IC（AC / DC充电器）和适配器应用的高性能离线PWM控制器。它在初级侧传感和调节中工作。原边反馈，因此，可以消除光耦合器和TL431。 高精度恒定电压（CV）和恒定电流（CC）控制集成如下图所示。

在CC控制中，电流和输出功率设置可以通过CS引脚上的感测电阻Rs在外部进行调整。 在CV控制中，利用多模式操作来实现高性能和高效率。 此外，通过内置电缆压降补偿实现良好的负载调整。设备在CC模式下以PFM模式工作，大负载条件下工作，并且在轻/中负载下以频率降低的PWM工作。 该芯片消耗非常低的工作电流，可以实现低于80mW的待机功耗。CX7504提供全面的保护覆盖，具有自动恢复功能，包括逐周期限流，VDD过压保护（VDD OVP），短路保护，内置前沿消隐，VDD欠压锁定（UVLO），过温保护OTP等 。高精度恒压（CV）和恒流（CC）可以通过CX7504实现.CX7504提供SOT23-6封装。

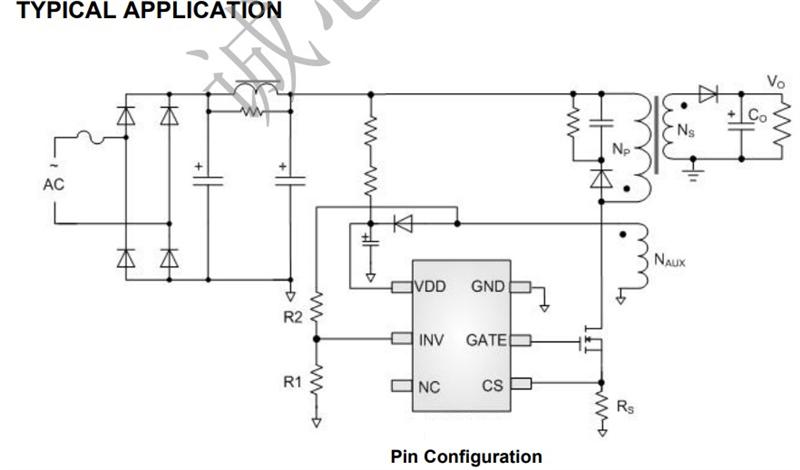

CX7504方案规格书典型应用电路特点：

±5％通用交流输入的恒压调节和电流调节

省掉TL431和光耦合器的原边反馈（PSR）

无需控制环路补偿

可编程的CV和CC调节

多模式PWM / PFM操作

输出短路保护

小于80mW待机功率

内置线电压和初级绕组电感补偿

内置自适应电流峰值调节

可编程电缆压降补偿

音频无噪声操作

内置过温保护（OTP）

软栅极驱动器，具有良好的EMI性能

内置前缘消隐（LEB）

逐周期限流

VDD带迟滞的欠电压锁定（UVLO）

VDD 过压保护和电压钳位

APPLICATIONS应用领域：

低功率AC / DC离线开关电源

手机充电器

数码相机充电器

小型电源适配器

电脑，电视等辅助电源

线性稳压器/ RCC替换
