XPD636A/B外围精简、内置MOS的设计，且集成多种主流协议，支持双口输出，单独每个口都支持快充，兼容性强，成本极具优势。

1、XPD636A/B概述：

XPD636是一款集成 USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A充电规范的多功能 USB 端口控制器, 为 AC-DC 适配器、移动电源、车载充电器等设备提

供完整的 A+C 端口充电解决方案。

XPD636内置的TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

在仅接入一个端口的时候，端口都可以实现独立的快充功能，如果同时接入两个口充电，芯片会将电压降至 5V 下充电；

XPD636内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。

XPD636集成25mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件，在发生错误时也可以更快关闭输出并恢复到安全状态。

XPD636 采用 TSSOP16 封装。

2、特性：

 USB PD3.0 认证 TID：1505

  支持 USB Type -C 协议

- 配置为 DFP（Source）

- 广播 3A/1.5A 电流

  支持 USB Power Delivery（PD）3.0 协议

- 集成完整 PD3.0 分层通信协议

- PDO：通过 PSEL 引脚选择

  支持 Quick Charge 3.0/2.0 协议

  支持华为 FCP/SCP 协议

  支持三星 AFC 协议

  支持 USB BC1.2 DCP

  支持 Apple 2.4A 充电规范

  集成 VBUS 通路低阻抗功率开关管

  内置 VBUS Discharge 功能

  支持线损补偿功能

  支持 USB Type-A 和 Type-C 双口工作模式

  安全性

- 过压/欠压保护

- 过流保护

- 过温保护

  CC1/CC2/DP/DM 过压保护

  ESD 特性± 4KV

  Package: TSSOP-16

3、应用：

  AC-DC 适配器

  USB 充电设备

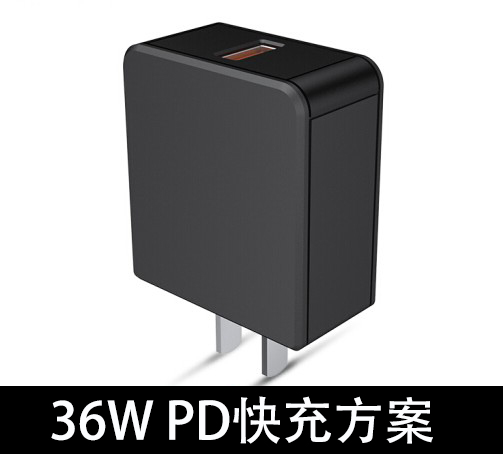

XPD636A/B适用于USB PD快充电源配件领域的充电器、适配器、插线板、移动电源、车充等，高达36W功率输出，专为各种USB PD充电器定制，极具性价比。

对XPD636A/B感兴趣的小伙伴，可Q我或致电给我索取XPD636A/B芯片datasheet和样片，及详细报价。
