3.3V升压6V，输出电流可达2A     效率高， 可调输出电压，外围元件少

3.3V升压7V，输出电流可达2A

3.3V升压8V，输出电流可达1.5A

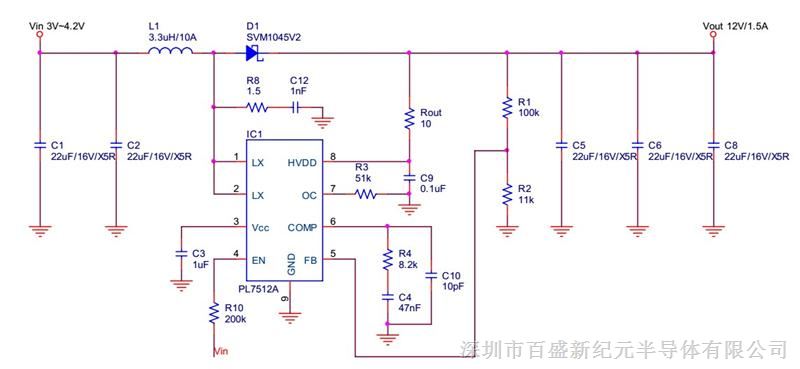

  输出12V测试数据

VIN                               VOUT

电压         电流                   电压        电流

3.04V       4.68A                12.14V    1A          85.7%

3.53V       3.94A                12.18V    1A          87.5%

              输出9V测试数据

VIN                               VOUT

电压         电流                   电压        电流

3.0V        5.14A                 9.07V     1.5A        88.2%

3.5V        4.33A                 9.07V     1.5A        89.7%

         PL7512A是一颗电流控制模式升压转化器，脉波宽度调变(PWM)， 內置 15mΩ/10A/14VMOSFET， 能做大功率高转换效率， 周边元件少节省空间， 适合用在行动装置，宽工作电压2.7V~12V， 单节与双节锂电池都能使用， 精准反馈电压 1.2V(±2%)， 过电流保护通过外部电阻调整， 电流控制模式让暂态响应与系统稳定性佳， 轻载进入省电模式(Skip Mode)， 达到轻载高效率，封装为 SOP-8L(EP)。

特性

➢ 工作电压范围 2.7V~12V
➢ 可调输出电压 13V
➢ 固定工作频率 400kHz
➢ VFB 反馈电压1.2V(±2%)
➢ 內置 15mΩ,10A,14V MOSFET
➢ 关机耗电流1μA
➢ 过温保护 150℃
➢ 內置软启动
➢ 可调过电流保护 2A~10A
➢ 封装 SOP-8L(EP)

应用范围

➢ 快充移动电源
➢ 蓝牙音箱
➢ 手持式产品
➢ 充电器
➢ 电子烟
