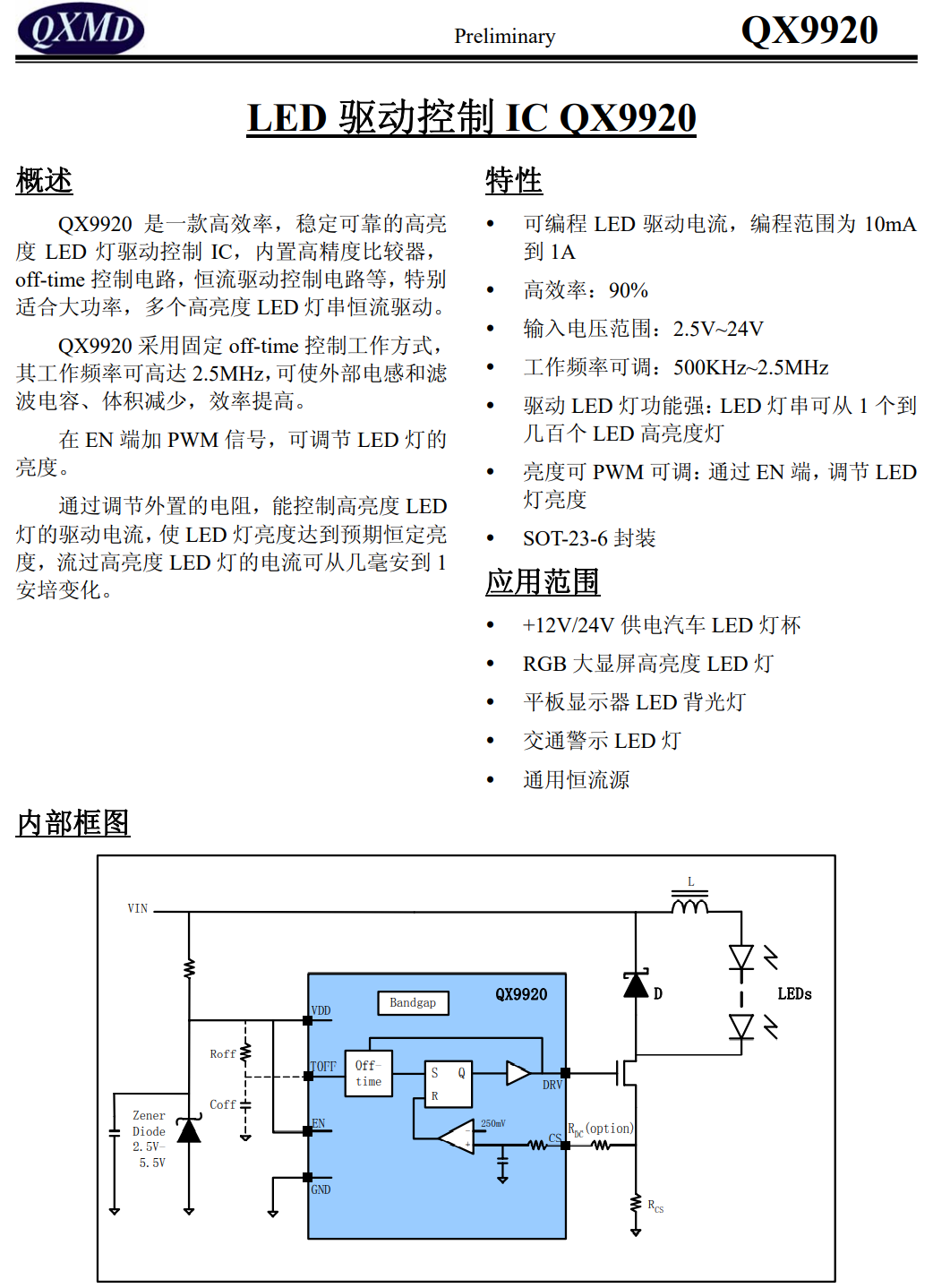

概述

QX9920 是 一款高效率， 稳 定 可 靠 的 高亮 度 LED 灯驱 动控 制 IC，内 置 高精 度 比较器，off-time 控制电路 ，恒 流 驱动 控 制 电 路 等 ， 特 别 适 合 大 功 率， 多 个 高 亮 度 LED 灯串恒流驱 动。 QX9920 采用 固定 off-time 控制工作 方 式，其 工作频率 可高 达 2.5MHz，可使 外 部 电 感 和 滤 波 电 容、 体 积 减 少 ， 效 率 提 高。 在 EN 端 加 PWM 信号 ，可调 节 LED 灯 的亮 度。 通 过 调 节 外 置的电 阻， 能 控 制 高 亮 度 LED 灯的 驱动 电流，使 LED 灯亮度 达 到预期恒 定亮 度，流过高 亮度 LED 灯 的 电流可从 几毫 安到 1 安 培变 化。

特性

Ÿ 可编程 LED 驱动电流，编程范围为 10mA 到 1A

Ÿ 高效率：90%

 Ÿ 输入电压范围：2.5V~24V

 Ÿ 工作频率可调：500KHz~2.5MHz

 Ÿ 驱动 LED 灯功能强：LED 灯串可从 1 个到几 百个 LED 高亮度灯

Ÿ 亮度可 PWM 可调：通过 EN 端，调节 LED 灯 亮度

Ÿ SOT-23-6 封装

应用范围

Ÿ +12V/24V 供电汽车 LED 灯杯

Ÿ RGB 大显屏高亮度 LED 灯

Ÿ 平板显示器 LED 背光灯

Ÿ 交通警示 LED 灯

Ÿ 通用恒流源
