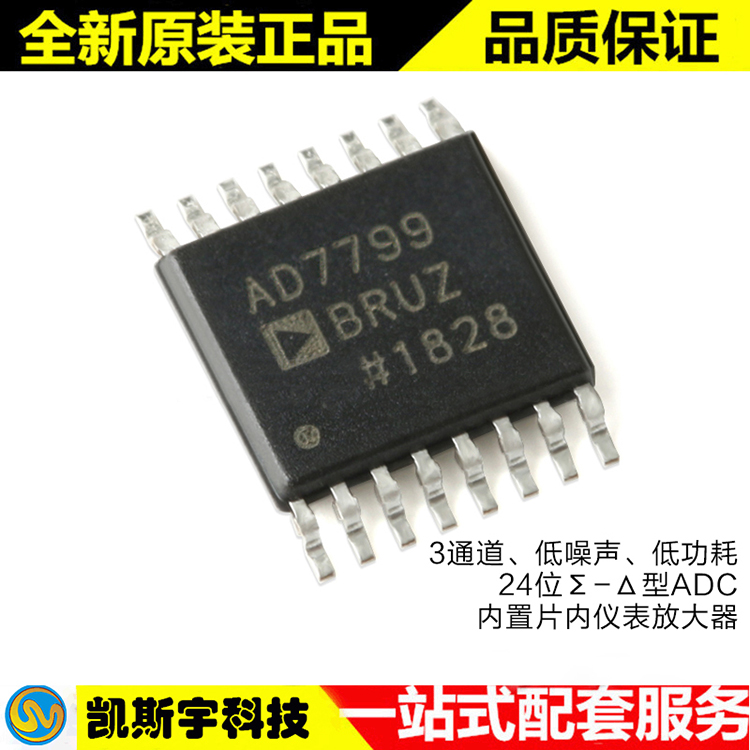

制造商：Analog Devices Inc.
产品种类：模数转换器-ADC
RoHS：详细信息
系列：AD7799
安装风格：SMD / SMT
封装/箱体：TSSOP-16
分辨率：24位
通道数量：3个频道
接口类型：3线，SPI
采样比：470 S / s
输入类型：差异
结构：Sigma-Delta
工作温度：-40 C
工作温度：+ 105 C
封装：Tube
高度：1.05毫米
输入电压：+/- 2.5 V
模数转换器长度：5毫米
转换器数量：1个转换器
模数转换器宽度：4.4毫米
商标：Analog Devices
参考类型：外部
开发套件：EVAL-AD7799EBZ
增益误差：+/- 10 uV
INL-积分非线性：+/- 15 ppm
ADC输入端数量：3输入
工作电源电压：5 V
Pd-功率耗散：2.5 mW
产品类型：ADC-模数转换器
采样和保持：否
子类别：数据转换器IC
单位重量：173毫克
特征
RMS噪声：
27 nV在4.17 Hz（AD7799）
16.7 Hz时为65nV（AD7799）
40 nV在4.17 Hz（AD7798）
16.7 Hz时为85nV（AD7798）
电流：典型值380 μA
掉电：1 μA
低噪声，可编程增益，仪表放大器
更新速率：4.17 Hz至470 Hz
3路差分输入
内部时钟振荡器
同时抑制50 Hz / 60 Hz
参考检测
低侧电源开关
可编程数字输出
烧断电流
电源：2.7 V至5.25 V
–40°C至+ 105°C的温度范围
独立接口电源
16引脚TSSOP封装
接口
3线串口
兼容SPI®，QSPI™，MICROWIRE™和DSP
施密特触发器在SCLK上
应用领域
体重秤
压力测量
应变仪传感器
气体分析
工业过程控制
仪器仪表
便携式仪器
血液分析
智能发射机
液相/气相色谱
6位DVM
一般说明
AD7798 / AD7799是低功耗，低噪声的完整器件
模拟前端，用于高精度测量应用。
AD7798 / AD7799内置低噪声，16位/ 24位Σ-Δ型
具有三个差分模拟输入的ADC。 片上，低
噪声仪表放大器意味着信号很小
幅度可以直接与ADC接口。 有收获
设置为64，AD7799的均方根噪声为27 nV，40 nV
更新速率等于4.17 Hz时，AD7798的输出电压将下降。
片上功能包括一个低端电源开关，参考
检测，可编程数字输出引脚，断线电流，
和一个内部时钟振荡器。 来自的输出数据速率
该部件是软件可编程的，可以在4.17 Hz范围内变化
至470 Hz
该器件采用2.7 V至5.25 V的电源供电。
AD7798的典型功耗为300 μA，而
AD7799的典型功耗为380 μA。 两种设备都放在一个
16引脚TSSOP封装
