是
电磁铁
黄铜
03-A220-20
维多利
电磁阀
线圈
液压
~15~70（℃）
250（MPa）
6（mm）
螺纹
企业名：杨晓虎
类型：经销商
电话： 0757-22180016
联系人：杨晓虎
地址：广东佛山敦厚工业路城北气动液压市场C座27号

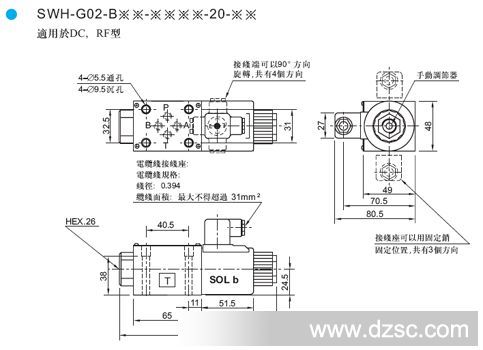

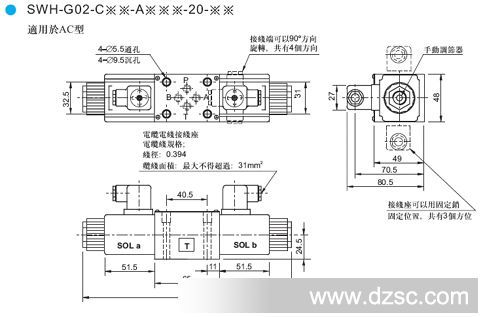

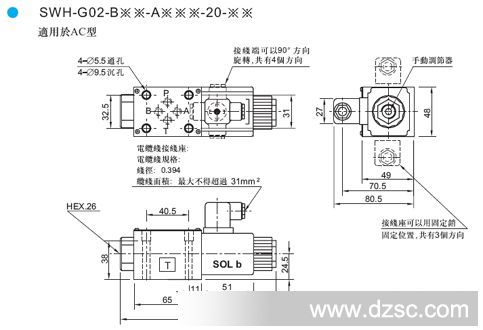

尺寸图
安装面：ISO 4401-AB-03-4-A
单位：mm
重量：2.0kg
型号说明
| M02 | -02 | -S | -1 |
| 阀座 | 配管尺寸 | 配管方位 | 牙口规格 |
| 02: 6mm | 02: 1/4 03: 3/8 | S：边侧配管 B：底部配管 *：边侧及底部配管 | 1: PT 2: NPT 3: SAE |

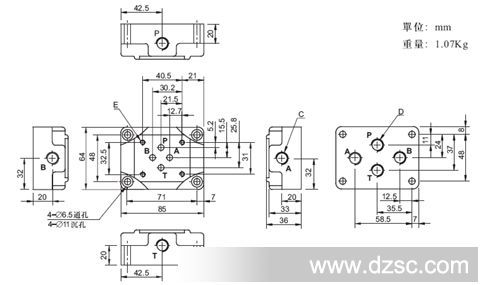

尺寸图
型号 | 图面对照尺寸 | ||||
C | D | E | |||
M02-02 | -S | -1 | 4-1/4PT | -- | 4-M5Χ0.8P |
-2 | 4-1/4NPT | -- | 4-#10-24UNC | ||
-3 | 4-1/4SAE-2B | -- | 4-#10-24UNC | ||
-B | -1 | -- | 4-1/4PT | 4-M5Χ0.8P | |
-2 | -- | 4-1/4NPT | 4-#10-24UNC | ||
-3 | -- | 4-1/4SAE-2B | 4-#10-24UNC | ||
-* | -1 | 4-1/4PT | 4-1/4PT | 4-M5Χ0.8P | |
-2 | 4-1/4NPT | 4-1/4NPT | 4-#10-24UNC | ||
-3 | 4-1/4SAE-2B | 4-1/4SAE-2B | 4-#10-24UNC | ||
M02-03 | -S | -1 | 4-3/8PT | -- | 4-M5Χ0.8P |
-2 | 4-3/8NPT | -- | 4-#10-24UNC | ||
-3 | 4-3/8SAE-2B | -- | 4-#10-24UNC | ||
-B | -1 | -- | 4-3/8PT | 4-M5Χ0.8P | |
-2 | -- | 4-3/8NPT | 4-#10-24UNC | ||
-3 | -- | 4-3/8SAE-2B | 4-#10-24UNC | ||
-* | -1 | 4-3/8PT | 4-3/8PT | 4-M5Χ0.8P | |
-2 | 4-3/8NPT | 4-3/8NPT | 4-#10-24UNC | ||
-3 | 4-3/8SAE-2B | 4-3/8SAE-2B | 4-#10-24UNC | ||
