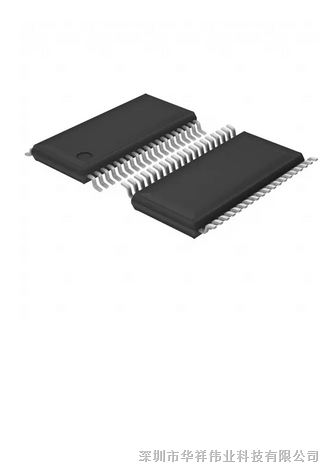

PCA9685是一款I2C总线控制的16通道LED控制器
红/绿/蓝/琥珀色（RGBA）彩色背光应用。每个LED输出都有
自己的12位分辨率（4096步）固定频率单独的PWM控制器工作
处于可编程频率，典型值为24 Hz至1526 Hz，占空比为
可以从0％调整到100％，以便将LED设置为特定的亮度值。
所有输出设置为相同的PWM频率。
每个LED输出可以关闭或打开（无PWM控制），或设置在其各自的PWM控制器
值。 LED输出驱动器被编程为具有25mA电流的开漏
5 V时的吸收能力或25 mA吸收器的图腾柱，5 V时的10 mA电源能力
PCA9685的工作电压范围为2.3 V至5.5 V，输入和
输出为5.5 V容限。 LED可以直接连接到LED输出（直到
25 mA，5.5 V）或受外部驱动器控制，并具有最小量的离散量
更大电流或更高电压LED的组件。
PCA9685是新的Fast-mode Plus（Fm +）系列。 Fm +设备提供更高
频率（高达1 MHz）和更密集的总线运行（高达4000 pF）。
虽然PCA9635和PCA9685具有许多相似的功能，PCA9685也具有
一些独特的功能，使其更适合应用如LCD或LED
背光和Ambilight：
•PCA9685允许交错的LED输出打开和关闭时间，以最小化电流
浪涌。开启和关闭时间延迟可独立编程
16个通道。此功能在PCA9635中不可用。
•PCA9685具有4096步（12位PWM）的单独LED亮度控制。该
PCA9635只有256步（8位PWM）。
•当系统中并入多个LED控制器时，PWM脉冲宽度
如果使用PCA9635，多个设备之间可能会有所不同。 PCA9685有一个
可编程预分频器来调整多个器件的PWM脉冲宽度。
•PCA9685具有外部时钟输入引脚，可接受用户提供的时钟
（最大50 MHz）代替内部25 MHz振荡器。此功能允许
同步多个设备。 PCA9635没有外部时钟输入
特征。
•与PCA9635一样，PCA9685还具有用于PWM控制的内置振荡器。
然而，PCA9685中用于PWM控制的频率可从...调节
与典型的97.6 kHz频率相比，约24 Hz至1526 Hz
PCA9635。这允许使用PCA9685与外部电源控制器。所有
位设置在相同的频率。
•在上述情况下，LEDn输出引脚的上电复位（POR）默认状态为低电平
PCA9685。 PCA9635为高电平。
