一．    产品描述及应用



概述：

SM7305目前分为两种型号，SM7305B和SM7305PB，其中SM7305B为SOT23-6封装形式，SM7305PB为SOP8封装形式；
SM7305是一款内部集成功率管且高效的 PWM-LED 恒流驱动控制芯片。恒流精度可以达到全电压范围±3%，芯片直接从 DRAIN 输入电压供电，不需要辅助绕组提供电源；
SM7305主要适用于高亮的 BUCK LED 驱动器。 无需任何的补偿元件，即可实现恒定的输出电流。外围元件少，方案成本低，具有 LED 输出开短路保护、过温保护特性。



特点：
1.宽电压 85Vac~265Vac输入；
2.恒流精度±3%；
3.效率高达 90%/220Vac以上；
4.内置自恢复输出开短路保护；
5.内置过温保护功能；
6.非隔离拓扑结构；
7.低成本 BUCK 驱动方案；
8.无需补偿元件；
9.外围器件少，BOM成本低；
10.封装形式：SOT23-6、SOP8；



应用领域：
1.T8、T5 灯管
2.LED 球泡灯
3.LED 信号灯和装饰灯

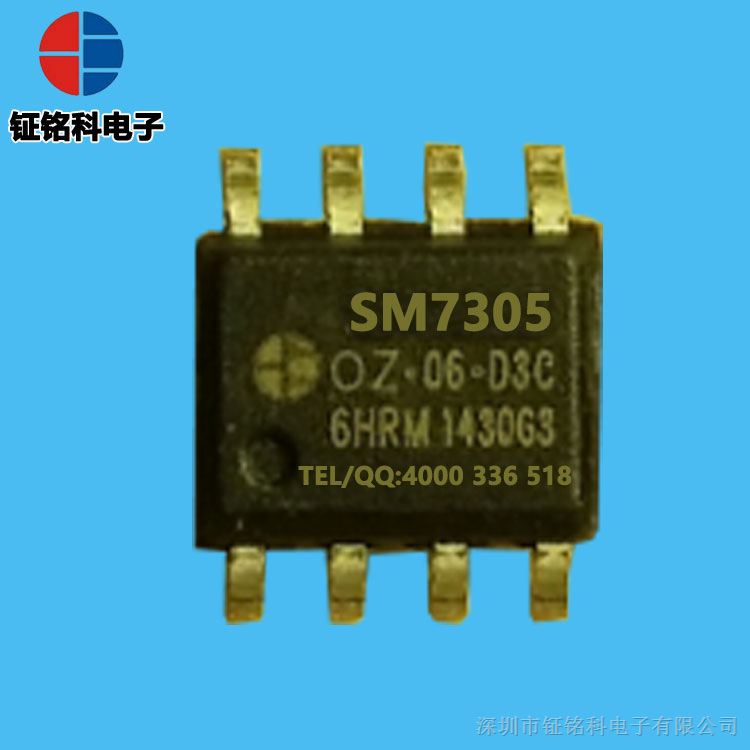

二．产品图片及尺寸
