SM7384非隔离降压型LED恒流驱动电源芯片SM7384P led降压驱动ic
概述:
管脚图:
应用领域:
SM7384P 180Vac~264Vac 100V280mA系统
SM7384P是一款高精度降压型LED恒流驱动芯片,适用于85Vac~265Vac全范围输入电压的非隔离降压型LED恒流驱动电源。
SM7384P芯片内部集成650V功率管,采用的驱动和输出检测方式,芯片工作电源很低,无需辅助绕组检测和供电,只需要很少的外围器件,即可实现优异的恒流输出和线性调整率,极大地节约了系统体积和成本。
SM7384P芯片工作于电感电流临界连续模式,输出电流不随电感量和LED工作电压的变化而变化,实现优异的负载调整率。
SM7384P具有多重保护功能,包括LED开/短路保护,HVDD欠压保护,过温保护等。

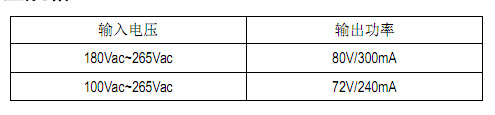

典型规格:
特点:
85Vac~265Vac全范围电压输入
电感电流临界连续模式
无需辅助绕组检测和供电
内部集成650V功率管
超低工作电流
LED输出电流精度小于±3%
可调节的LED输出开路保护
LED输出短路保护
HVDD欠压保护
过温保护
封装形式:SOP8-7
LED球泡灯
T5、T8日光灯
筒灯、吸顶灯、平板灯等
原理图

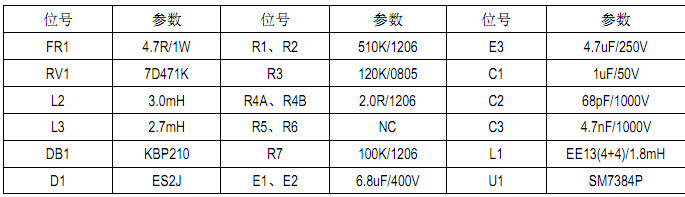

BOM单

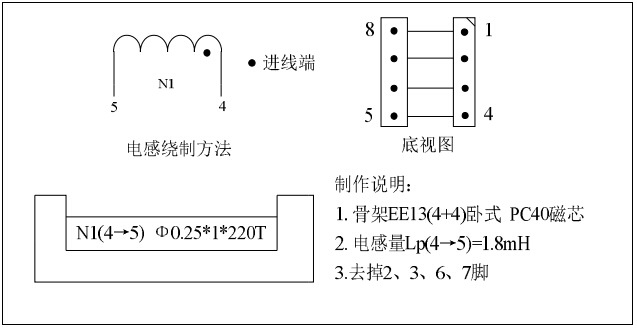

电感参数
