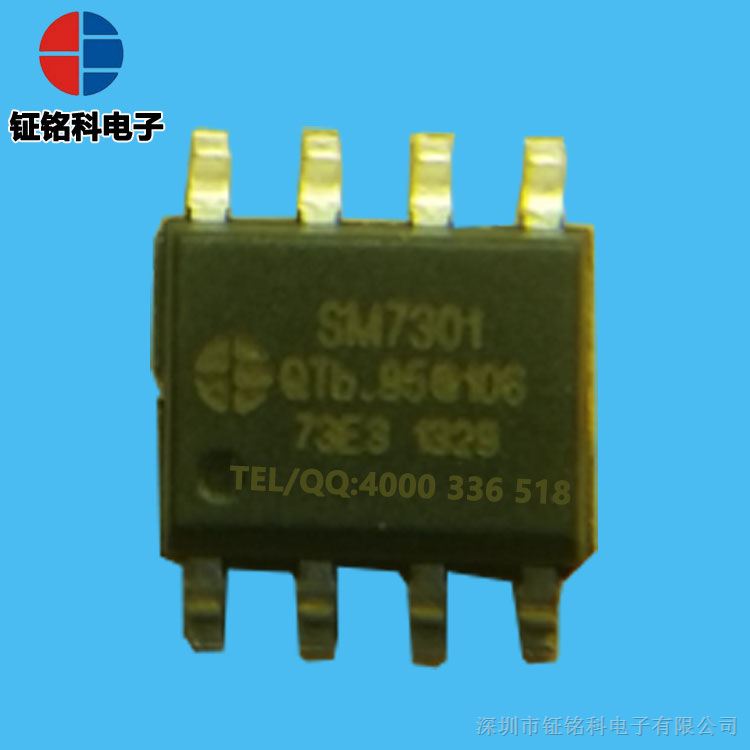

SM7301C 高PF 可控硅调光LED驱动开关电源芯片 深圳电子元件方案

SM7301C概述：



       SM7301C是一款高效率高功率因数的 LED 驱动控制芯片。采用我司专利的高压启动及供电技术，芯片无需辅助绕组供电，直接从交流整流桥后的高压输入端供电，同时还可以支持20Vdc~600Vdc直流电压供电。
      SM7301C适用于各种开关电源拓扑电路，系统工作在开环电流模式，无需任何的补偿元件，可实现良好的调光效果。外围器件少，方案成本低，容易调试，系统的功率因数大于 0.95，可通过EFT、雷击、浪涌等可靠性测试。





产品特点：



      1、730V 混合集成电路工艺
      2、20Vdc~600Vdc 宽输入电压范围
      3、支持 BUCK，BUCK-BOOST，反激等多种拓扑结构
      4、支持无输入电解电容方案
      5、支持 PF 值大于 0.95 的应用
      6、支持可控硅调光、线性调光和PWM调光
      7、专利的高压自启动及供电技术
      8、固定关断时间（TOFF）的工作模式
      9、输出短路等多种保护功能
      10、无需补偿元件
      11、封装形式：SOP8

应用领域:



      1、可控硅调光 LED 灯
      2、T5、T8 日光灯
      3、DC/DC 或 AC/DC 的 LED 驱动器
      4、RGB 或平板显示器背光的LED驱动器
      5、LED 信号灯和装饰灯
